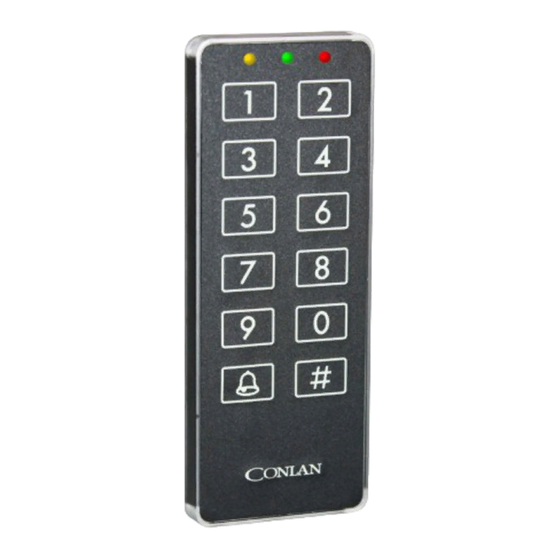

- Seite 1 CT2000 Art. Nr.: 460001, 460005 (schwarz) Art. Nr.: 460007, 460014 (weiß) Installationsanleitung CT2000_installation_DEUmar15 Conlan GmbH • c/o Beck Buisnesscenter • Ericusspitze 4 • D-20457 Hamburg Tel: +49 642 9166 • Fax: +49 40 642 240 66 • www.conlan.de • info@conlan.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines seite 3 Programmierung seite 4 2.1 Minimalprogramimerung seite 5 2.2 Managercode (100) seite 7 2.3 Servicecode (101) seite 7 2.4 ID-Nummer (102) seite 7 2.5 Ausgangswahl (103) seite 8 2.6 Sperrzeit (104) seite 10 2.7 LEDs (105) seite 11 2.8 Ausgang für Benutzercodes (110 - 122) seite 12 2.9 Reset... -
Seite 3: Allgemeines
1. Allgemeines Die Codetastatur CT2000 zeichnet sich durch ein elegantes dänisches Design und die vielen verschiedenen Anwendungsmöglichkeiten aus. Sie ist wasserdicht und gegen Vandalismus geschützt. Sie kann innen und außen verwendet werden. Die Tastatur hat folgende Eginschaften und Vorteile: • Einfache Bedienung. -
Seite 4: Programmierung
2. Programmierung Die Programmierung der Tastatur erfolgt durch Änderung der Werte auf einer oder mehreren der 118 Code-Positionen. Die Code-Positionen 00 bis 102 können je eine 1 - 8 stellige Zahl beinhalten. Auf den verbleibenden Code-Positionen kann eingegeben werden, wie die Tastatur funktionieren soll. Bitte beachten: Die Codetastatur unterscheidet sich wesentlich von anderen Tastaturen, indem sie keine mechanischen Tasten aufweist. -
Seite 5: Minimalprogrammierung
Programmierung der Positionen, um den Managercode zu programmieren. Ausgangsfunktion und/oder -zeit wechseln Der Transistorausgang der Codetastatur CT2000 ist ab Fabrik darauf programmiert, in der auf den Code-Positionen 110 bis 122 programmierten Zeit (z.B. 5 Sekunden) einen 0V DC zu liefern. Die Funktion des Transistorausgangs wird auf Code-Position 103 pro- grammiert. -
Seite 6: Position Wert Entspricht: 102 1 Id-Nummer
Übersicht über die Code-Positionen Position: Einstellung von: 00 - 99 Benutzercodes (1 - 8 Ziffern) Managercode (1 - 8 Ziffern) Servicecode (1 - 8 Ziffern (Fabrikseinstellung 12347890)) ID Nummer Ausgangswahl Sperrzeit, wenn jemand den Code zu erraten versucht (0 - 255 Sek). Leuchtdiodeneinstellung Manager -Programmierung Ausgangszeit für Benutzercode 00 - 07... -
Seite 7: Managercode (100)
Diese Vorkehrung wurde getroffen, um die Codetastatur bestmöglich gegen un- erlaubte Manipulation zu Schützen. Ist der Sevicecode vergessen worden, oder kann aus einem andern Grund nicht mit der Codetastatur kommuniziert werden, kann diese an Conlan retourniert werden. Unsere Ingenieure können den Servicecode dann wiedn Standardwert zurückprogrammieren. -
Seite 8: Ausgangswahl (103)
2.5 Ausgangswahl (103) Die Zahl auf dieser Code-Position bestimmt, wie die Tastatur reagieren soll, wenn ein gültiger Benutzercode eingegeben wird. Zahl: Funktion: Slave (abhängige) Funktion, externe prüfung der Codes Ausgang aktiv während der Timerzeit (Stand alone Transistorausgang) Ausgang während der Timerzeit inaktiv (Stand alone Transistorausgang) (nicht verwendet) Rolling Code, 4 Ziffern Rolling Code, 4 Ziffern, Transistorausgang invertiert... - Seite 9 Funktion 4 Rolling Code, 4 Ziffern. Wird die Zahl 4 gewählt, wählen Sie einen Funktion, in dem die Tastatur akzeptiert einen 4-stelligen Code, ohne die spätere Verwendung des < # >. Der Code zugelassen, so auch wenn es in der Mitte einer längeren Eingabesequenz ist. Ist der richtige Code-Beispiel in 1234 und trat in den 347123487 genehmigten Code.
-
Seite 10: Sperrzeit (104)
Funktion 7 Rolling Code, 6 Ziffern, Transistorausgang Invertiert. Als Funktion 6, mit invertierten Transistorausgang. Funktion 8 Nicht verwendet Funktion 9 Fragen Sie nach Ausgangsstatus. Wird die Zahl 9 gewählt, wird Code gefolgt von < # > Show- Status am Ende einer Reihe von Sekunden, nach der das Dis- play niert eingeben. -
Seite 11: Leds (105)
2.7 LEDs (106) Es besteht die Möglichkeit für jede einzelne Installation zu bestimmen, wie die 3 LED oben an der Tastatur reagieren sollen. Normal, bezieht sich darauf, welche LED leuchten soll,wenn die Tastatur nicht aktiviert und für die Eingabe bereit ist (Standardeinstellung ab Fabrik: die gelbe LED leuchtet konstant). -
Seite 12: Ausgang Für Benutzercodes (110 - 122)
2.8 Ausgang für Benutzercodes (110 - 122) Diese Code-Positionen sind nur aktuell, wenn Code-Position 103 auf den Wert 1 (Tim- er-Funktion) oder 2 (Umgekerte Timer-Funktion) programmiert ist. Die Zahlen auf den Code-Position 110 - 122 bestimmen , wie lange der Transistoraus- gang der Tastatur aktiviert bleiben soll, wenn ein gültiger Benutzercode eingegeben wird. -
Seite 13: Code-Position
Um die Tastatur in den Technikerprogram- mierung zu versetzen, muss die Spannungs- zufuhr kursfristig (ca. 2 Sekunden) unter- brochen werden. +12/24 VDC CT2000 Den Servicecode eingegeben und < # > Servicecode eingeben drücken. Alle 3 LEDs leuchten einen Augenblick lang auf; darauf leuchtet die grüne LED allein. -
Seite 14: Änderung Der Code-Positionen
Um die Tastatur in den Technikerprogram- mierung zu versetzen, muss die Spannungs- zufuhr kursfristig (ca. 2 Sekunden) unter- brochen werden. +12/24 VDC CT2000 Den Servicecode eingegeben und < # > Servicecode eingeben drücken. Alle 3 LEDs leuchten einen Augenblick lang auf; darauf leuchtet die grüne LED allein. -
Seite 15: Code-Positionen Löschen
Um die Tastatur in den Technikerprogram- mierung zu versetzen, muss die Spannungs- zufuhr kursfristig (ca. 2 Sekunden) unter- brochen werden. +12/24 VDC CT2000 Den Servicecode eingegeben und < # > Tast Servicekoden drücken. Alle 3 LEDs leuchten einen Augenblick lang auf; darauf leuchtet die grüne LED allein. -
Seite 16: Mechanische Montage
3. Mechanische Montage Die CT2000 Codetastatur ist auf eine möglichst ebene Unterlage zu montieren. Mit Hilfe der beiliegenden Bohrschabelone die Löcher für die Schrauben sowie das Loch in der Wand für die Leitung markieren. Wird die Codetastatur auf eine unebe- ne Unterlage montiert, dürfen die Schrauben auf keinen Fall so stark angezogen... -
Seite 17: Elektrisher Anschluß
4. Elektrischer Anschluß Die CT2000 wird mit 4 Meter Kabel und 8/12 Leitern geliefert. Im folgenden wird ge- zeigt, wie die Tastatur angeschlossen wird. CT2000 Codetastatur 2 stk. Ø4 mm. für 2,9 mm. Schrauben 2 stk. Ø4 mm. für 2,9 mm. Schrauben... - Seite 18 Externe Ansteuerung grüne LED Der Gelbe Leiter ist ein Transistorausgang, der 0V DC liefert! (Soll die CT2000 zur Überbrückung benutzt werden, ist es möglicher- weise nötig ein Relaisprint zu benützen). Soll ein Türöffner angeschlossen werden und übersteigt der Verbrauch 500 mA nicht, is Figur 5 anzuwenden.
- Seite 19 Soll ein Türöffner angeschlossen werden, wobei der Verbrauch 500 mA übersteigt, wird Figur 6 angewenden. Schwarz Weiß Grün Relais Gelb +12 VDC 0 VDC Figur 6: Anschluß an Türöffner mit Hilfe eines Relais. Für den Anschluß eines Relais (z.B. bei überbrückung eines Diebstahlalarms) wird Fig- ur 7 verwendet.
- Seite 20 Die Tastatur CT2000 kann bis hin zur Montage-Box (CVT3) angeschlossen werden. Bitte konsultieren Sie das Handbuch für CVT3 für weitere Informationen (Art. Nr.: 460089 - siehe Figur 9). Normally open - NC Normally closed - NO Common - C Relais - 0V DC...
-
Seite 21: Rs485 Kommunikation
5. RS485 Kommunikation Die gesamte 2000-System, und damit auch die Codetastatur, benützt RS485 Kommu- nikation zwischen den verschiendenen Einheiten. RS485 Wenn die verschiedenen Einheiten im 2000-System je ihre eigene 12/24 VDC Strom- versorgung haben (an verschiedene 230 VAC Phasen angeschlossen), kann der Span- nungsunterschied zwischen den einzelnen Einheiten zu groß... -
Seite 22: Verkabelung
5.2 Verkabelung Die physische Verbindung der Einheiten soll so aussehen, wie Perlen auf einer Schnur (vgl. die folgende Zeichnung). Box 485-T PCI2000/ LogBox3 Box 485-T Prox Sternverbindungen dürfen unter keinen Umständen verwendet werden. Wenn T-Verbindungen benützt werden, wie dies beim 2000-System der Fall ist, muss die T-Verbindung so kurz wie möglich gehalten werden. - Seite 23 Verschraub- bares bares Gehäuse Gehäuse Weiter in die Installation Kabel zum CT2000 so kurz wie möglich halten RS485 vorwärts RS485 zurück Versorgungsspannung Beachten Sie, wie der RS485 Bus in separaten Paaren zu den verschiedennen Einheit- en im 2000-System him- und zurückgeführt wird. Die Spannungszufuhr kann beliebig...
-
Seite 24: Technische Daten
• 1 Codetastatur mit kabel. • 1 Frontlabel. • 1 Diode. • 4 Schrauben (Ø2,9x25mm). • 4 Dübel ( Ø5x25mm). Bitte beachten: Die Codetastatur CT2000 muss mit einer regulierten 12V DC Versorgungsspannung (8 - 15V DC) versorgt werden. Max. 200 mV Brummspannung. -
Seite 25: Installation Der Pc Interface
7.1 PCI2000 PCI2000 ist eine Komminkationsschnittstelle zwischen einem Computer und einem oder mehreren der folgende Produkte: • CT2000 Codetastatur und PR2000 berührungsloser Leser. • Box 485-T und Box 485-4 PCI2000 kann vewendet werden, um das 200-System zu programmieren, und um die Installation der angeschlossenen Geräte zu scannen. - Seite 26 Conlan eXPress Benutzer...
- Seite 27 Einstellungen Aktivierbar/deaktiviert durch: #, #, #, %...
- Seite 28 Die Ausganszeit für die Timer-Funktion/Rückwarts Timer-Funktion (ss:mm:ss) Zahl Zeit Zahl Zeit Zahl Zeit Zahl Zeit 0:00 3:15:00 19:15:00 35:15:00 0:01 3:30:00 19:30:00 35:30:00 0:02 3:45:00 19:45:00 35:45:00 0:03 4:00:00 20:00:00 36:00:00 0:04 4:15:00 20:15:00 36:15:00 0:05 4:30:00 20:30:00 36:30:00 0:06 4:45:00 20:45:00 36:45:00...
