Die Tastatur CT2000 kann bis hin zur Montage-Box (CVT3) angeschlossen werden.
Bitte konsultieren Sie das Handbuch für CVT3 für weitere Informationen (Art. Nr.:
460089 - siehe Figur 9).
Normally open - NC
Normally closed - NO
Die Codetastatur ist mit einem Datenbus versehen, der die Verbindung mit z.B. der
Box 485-T ermöglich (Art. Nr.: 460004 - siehe Figur 19). Vgl. Anleitung zur Box 485-T für
weitere Informationen.
2000-System kann über ein lokales Netzwerk und das Internet über LANbox gesteuert
werden (Art. Nr.: 460018 - siehe Figur 10), um eine flexiblere Steuerung der 2000-Sys-
tem.
Common - C
Relais - 0V DC
Sabotage
Sabotage
Bus B (RS485)
Bus A (RS485)
0 VDC
+12 VDC
12V GND A

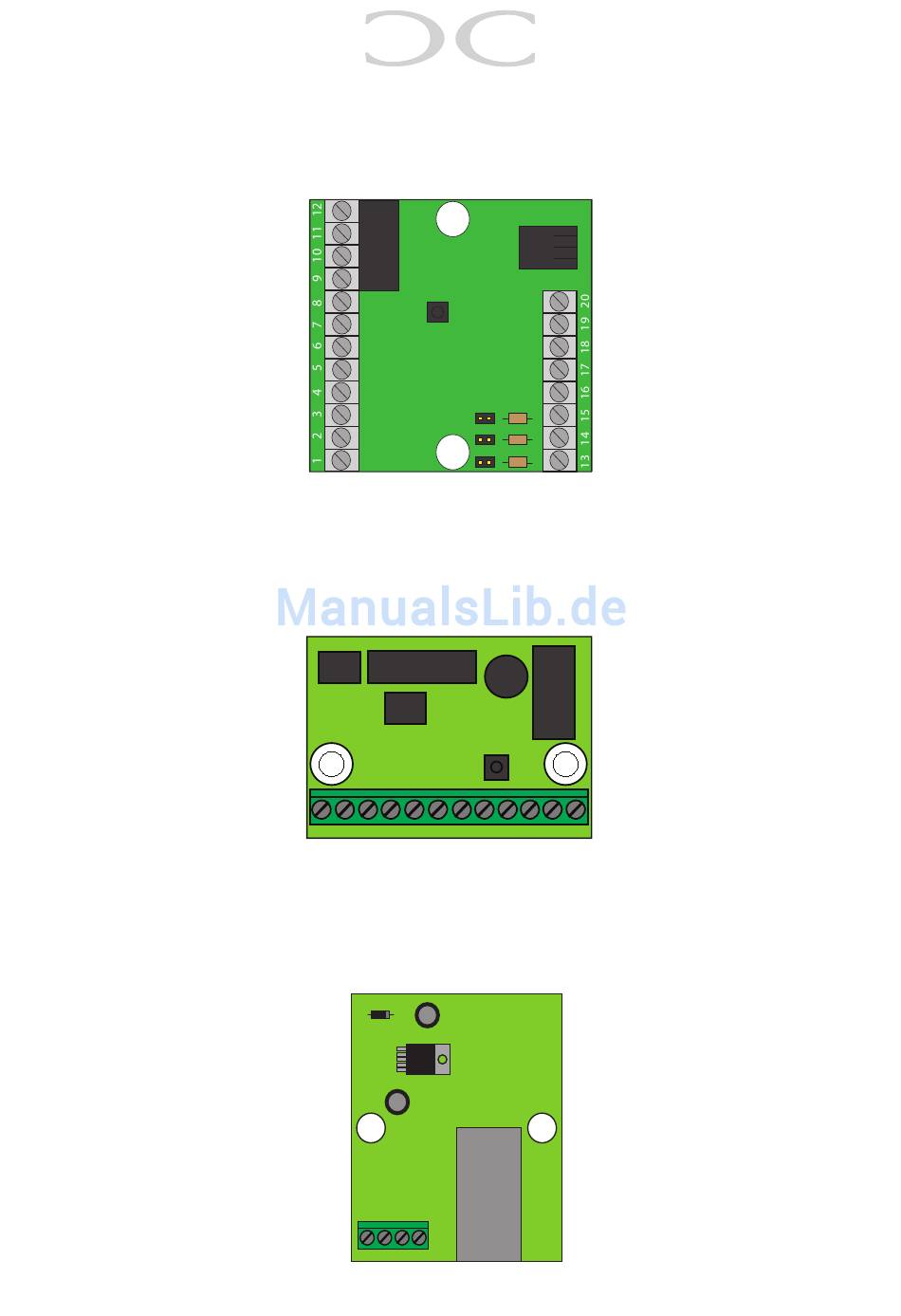

Figur 9: Box 485-T
Figur 10: LANbox
Figur 8: CVT3
B
I1
I2
I3 SAB SAB RI NO
20
Bus B (RS485)
Bus A (RS485
0 VDC
+1 2VDC
C
