3. Mechanische Montage
Die CT2000 Codetastatur ist auf eine möglichst ebene Unterlage zu montieren.
Mit Hilfe der beiliegenden Bohrschabelone die Löcher für die Schrauben sowie das
Loch in der Wand für die Leitung markieren. Wird die Codetastatur auf eine unebe-
ne Unterlage montiert, dürfen die Schrauben auf keinen Fall so stark angezogen
werden, dass die Tastatur verzogen oder verbogen wird!

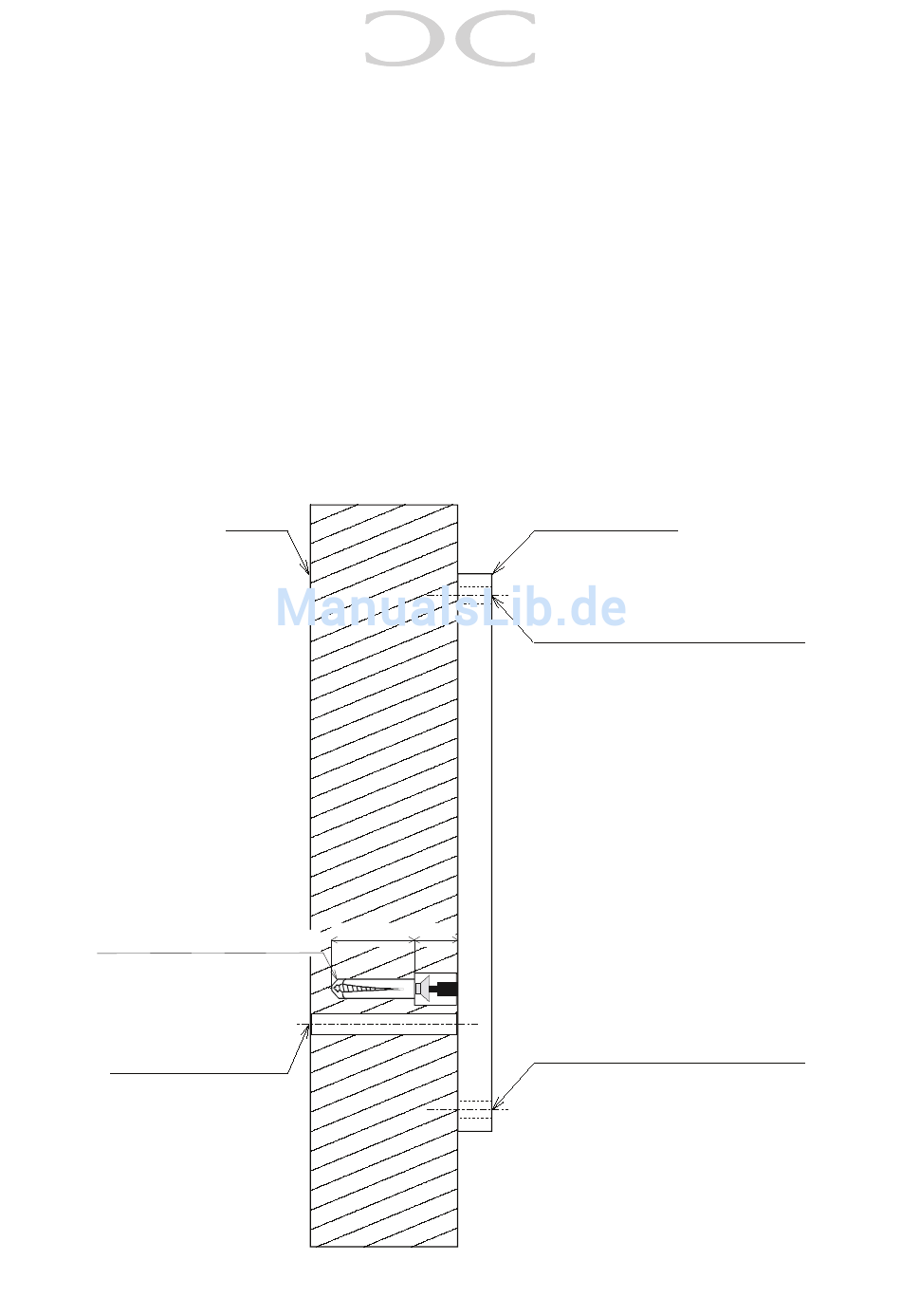

Figur 3 zeigt die Montage von der Seite gesehen. Die Codetastatur wird mit insgesamt
4 Schrauben befestigt. Da der Sabotagekreis durch die Tastatur hindurchführt,
muss das Kabel auf der Innenseite der Wand fixiert werden.
Loch für den Kontakt Ø6/Ø10 x 30/15mm.
Loch für das Kabel Ø5 mm.
Wand
30
Figur 3: Montage von der Seite gesehen
CT2000 Codetastatur
2 stk. Ø4 mm. für 2,9 mm. Schrauben
15
2 stk. Ø4 mm. für 2,9 mm. Schrauben
16
