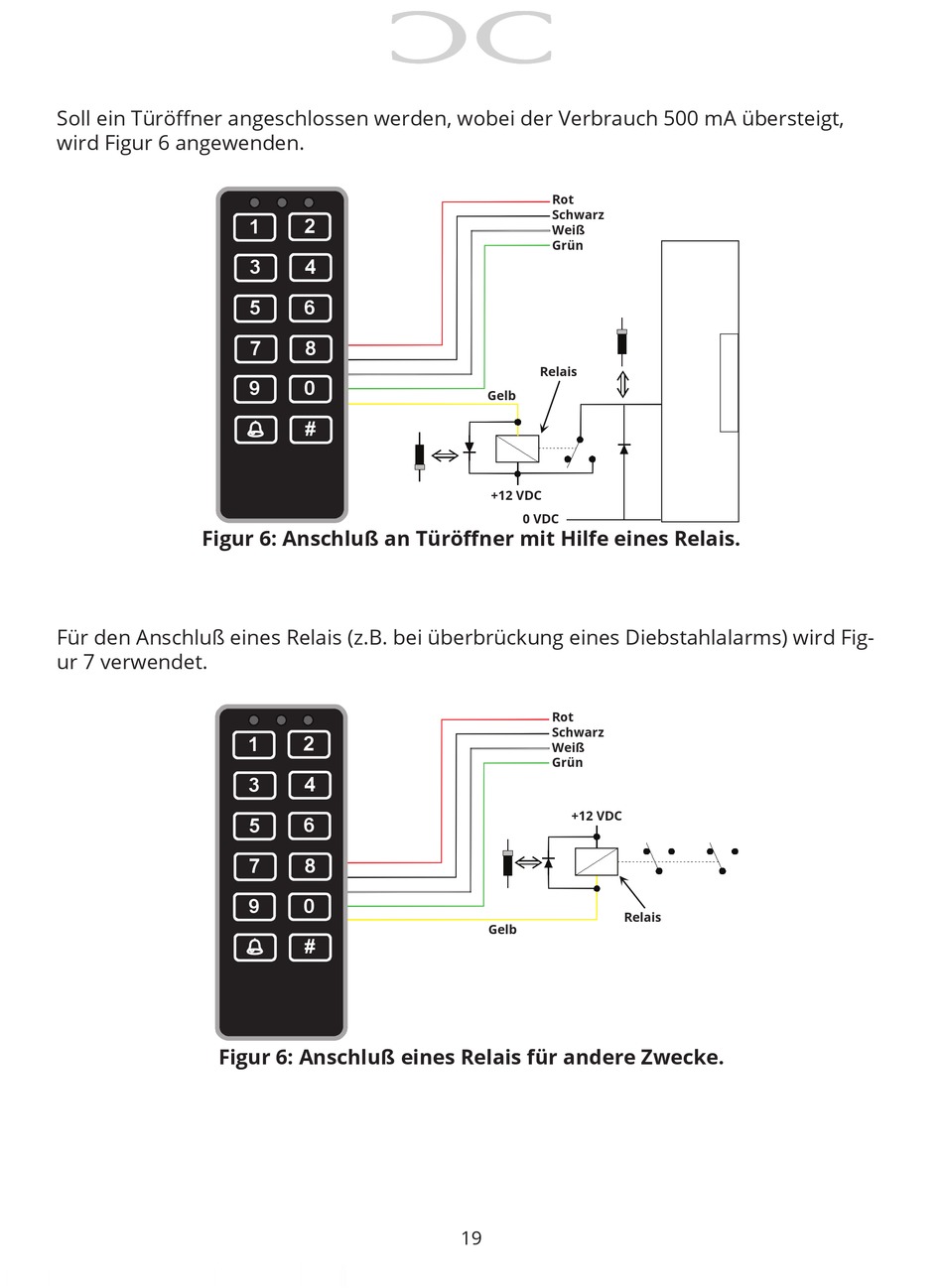

Soll ein Türöffner angeschlossen werden, wobei der Verbrauch 500 mA übersteigt,
wird Figur 6 angewenden.
Figur 6: Anschluß an Türöffner mit Hilfe eines Relais.
Für den Anschluß eines Relais (z.B. bei überbrückung eines Diebstahlalarms) wird Fig-
ur 7 verwendet.
1
2
4
3
5
6
8
7
9
0
#
2
1
3
4
6
5
7
8
9
0
#
Figur 6: Anschluß eines Relais für andere Zwecke.
Rot
Schwarz
Weiß
Grün
Relais
Gelb
+12 VDC
0 VDC
Rot
Schwarz
Weiß
Grün
+12 VDC
Gelb
19
