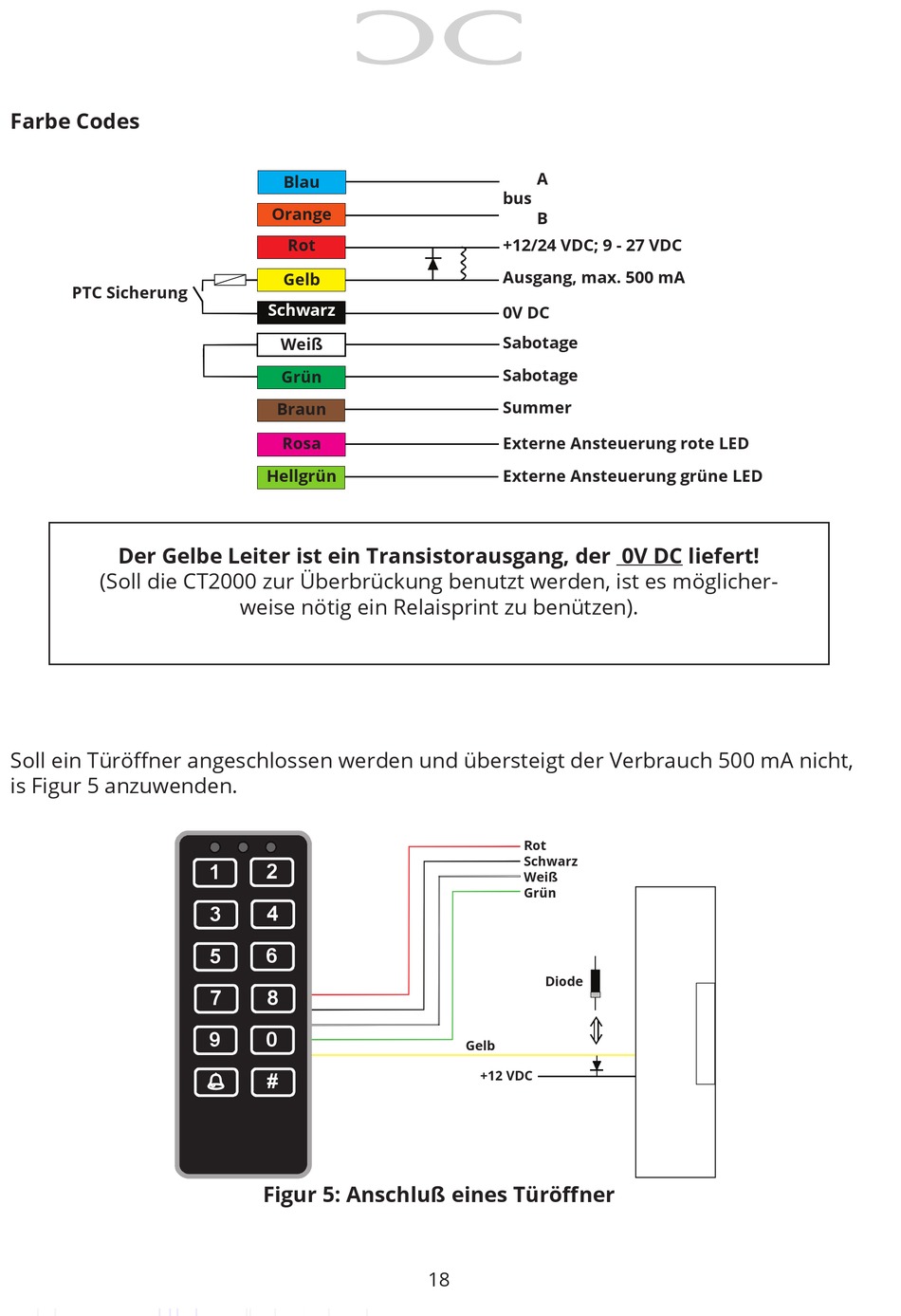

Farbe Codes
PTC Sicherung
Der Gelbe Leiter ist ein Transistorausgang, der 0V DC liefert!
(Soll die CT2000 zur Überbrückung benutzt werden, ist es möglicher-
Soll ein Türöffner angeschlossen werden und übersteigt der Verbrauch 500 mA nicht,
is Figur 5 anzuwenden.
Blau
Orange
Rot
Gelb
Schwarz
Weiß
Grün
Braun
Rosa
Hellgrün
weise nötig ein Relaisprint zu benützen).
1
2
4
3
6
5
8
7
0
9
#
Figur 5: Anschluß eines Türöffner
A
bus
B
+12/24 VDC; 9 - 27 VDC
Ausgang, max. 500 mA
0V DC
Sabotage
Sabotage
Summer
Externe Ansteuerung rote LED
Externe Ansteuerung grüne LED
Rot
Schwarz
Weiß
Grün
Diode
Gelb
+12 VDC
18
