  • Seite 1 RolloDRive 55 22755...

  • Seite 3: Inhaltsverzeichnis

    Einstellen der Lichtempfindlichkeit ����������������������������������������������������������������� Ein- und Ausschalten der Sonnenfunktion ���������������������������������������������������� Urheberrechtlich geschützt, 2014, Alfred Schellenberg GmbH� Alle Rechte vorbehalten� Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw� Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten�...

  • Seite 4: Sicherheit Und Hinweise

    sIcherheIt unD hInweIse Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung sorgfältig durch� Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen� Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen�...

  • Seite 5: Ce-Erklärung Und Konformität

    Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestim- mungsgemäß� Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungs- gemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht� Nach der Norm EN 13659 muss dafür Sorge getragen werden, dass die für die Behänge festgelegten Verschiebungsbedingungen nach EN 12045 eingehalten werden�...

  • Seite 6: Technische Daten

    Eine schlechte Gurtbandführung kann das Gurtband zerstören und das Produkt unnötig belasten� Montieren Sie das Produkt so, dass das Gurtband möglichst senkrecht in den Rollladengurt-Antrieb einläuft� Dadurch vermeiden Sie unnötige Reibung und Verschleiß� technIsche Daten Betriebsspannung netzteil 230 v / 50 hz nennleistung 70 watt leistung stand-by...

  • Seite 7: Abmessungen

    Falls die maximale Motor-Laufzeit von 4 Minuten überschritten wird, blinkt die LED-Uhr schnell und der Motor stoppt� Nach ca� 60 Minuten hat der Motor wie- der volle Betriebsbereitschaft� aBMessunGen 230 mm 246 mm 102 mm 40 mm...

  • Seite 8: Benötigte Werkzeuge

    6,0 mm 1,50 m...

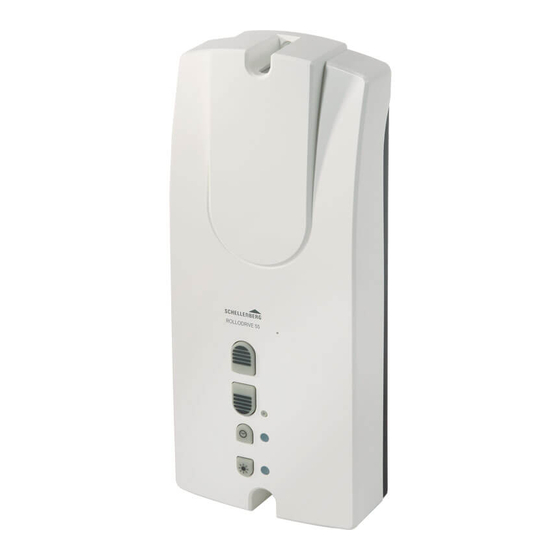

  • Seite 9: Produktabbildung

    ProDuKtaBBIlDunG Rollladengurtführung Getriebeentriegelung Anschluss Sonnensensor Rollladengurtadapter Wickelfachabdeckung Anschluss für Netzleitung Haken für Gurtband Wickelrad...

  • Seite 10: Tastenerklärung

    tastenerKlärunG taste auffahrt Rollladen fährt aufwärts� taste abfahrt Rollladen fährt abwärts� taste set Zum Einstellen der Endlagen� taste uhr Zum Einstellen der Uhrzeit für Automatik� leD uhr Kann leuchten oder blinken� leD sonne Kann leuchten oder blinken� taste sonne Aktiviert die Sonnenautomatik� Detailbeschreibung zu allen LEDs: LED aus LED an...

  • Seite 11: Montage

    a MontaGe Alten Einlasswickler ausbauen� Gurt vorsichtig abwickeln� Achtung! Die Trommel ist gespannt. Handschuhe tragen ‒ Verletzungsgefahr!
  • Seite 12 23 mm 14 mm MAXI MINI...
  • Seite 13 230 mm...
  • Seite 14 6,0 mm 230 mm...
  • Seite 16 MAXI 23 mm...
  • Seite 17 MAXI MINI...
  • Seite 18 MINI MINI MINI...
  • Seite 19 MINI...
  • Seite 22 gedrückt halten...
  • Seite 24 MAXI MINI...
  • Seite 25 gedrückt halten...
  • Seite 27 2 3 0 V / 5 0 1 – 2 x...

  • Seite 29: B Endlagen Einstellen

    B enDlaGen eInstellen 90 % 100 % Nicht bis zum Anschlag fahren� Tasten rechtzeitig loslassen�...
  • Seite 30 90 % 100 % Beide Tasten gedrückt halten, bis die gewünschte Endlage erreicht ist�...

  • Seite 31: Endlagen Verändern/Korrigieren

    c enDlaGen veränDern/KorrIGIeren Rollladen in Mittelstellung fahren und die Schritte 27-30 erneut ausführen�...

  • Seite 32: D Manuelle Bedienung

    D Manuelle BeDIenunG...
  • Seite 33 Zum zwischenzeitlichen Stoppen die AUF oder AB Taste kurz drücken!

  • Seite 34: Automatikbetrieb: Öffnungs- Und Schließzeiten Einstellen

    e autoMatIKBetrIeB: ÖFFnunGs- unD schlIesszeIten eInstellen z�B um 7 Uhr morgens Die Schritte 35 und 36 müssen einmalig zur gewünschten Uhrzeit vorgenommen werden� Es muss mindestens eine Schaltzeit eingestellt werden� z�B um 22 Uhr abends...

  • Seite 35: F Automatikbetrieb: Manuell- Automatikumschaltung

    F autoMatIKBetrIeB: Manuell- autoMatIKuMschaltunG Manuell 2 sec� autoMatIK 2 sec� Zuvor muss mindestens eine Schaltzeit gesetzt sein! LED-Anzeige blinkt nach Stromausfall und die gesetzte Öffnungs- und Schließzeit sollte neu eingestellt werden� Die Uhr bleibt bei Stromaufall stehen� Die anschließende Ungenauigkeit ist von der Netzausfallzeit abhängig� Nach einer Umstellung der Sommer- und Winterzeit sollten die Öffnungs- und Schließzeiten manuell aktualisiert werden�...

  • Seite 36: G Werksreset

    G werKsreset Alle 3 Tasten gleichzeitig drücken� Zur Bestätigung blinkt die LED-Anzeige� Somit wurde die Werkseinstellung wieder hergestellt und alle vorgenommenen Einstellungen wurden gelöscht�...

  • Seite 37: Hinderniserkennung

    Trifft der Rollladen während der Abfahrt auf ein Hindernis, schaltet der ROLLODRIVE 55 ab� Fahren Sie den Rollladen frei und entfernen Sie das Hindernis�...

  • Seite 38: I Blockiererkennung

    I BlocKIererKennunG Blockiert der Rollladen während der Auffahrt (z�B� durch Vereisung), schaltet der ROLLODRIVE 55 ab� Beseitigen Sie die Überlastungsursache�...

  • Seite 39: J Ausbau

    J ausBau wichtig! Zuvor Schritt 39 durchführen (Werksreset)� Ziehen Sie während bzw� nach dem Schließvorgang das Gurtband soweit wie möglich oben aus dem ROLLODRIVE 55 heraus� achtung! Zuvor immer den Netzstecker ziehen� Verletzungsgefahr!
  • Seite 42 Lassen Sie den ROLLODRIVE 55 nach einem Totalausfall von einem Fachhändler überprüfen�...

  • Seite 44: K Optionales Zubehör: Sonnensensor

    K oPtIonales zuBehÖr: sonnensensor Sensor, ca� 0,75 m Kabellänge Art�Nr� 22720 ca� 1,50 m Kabellänge Art�Nr� 02266* ca� 3,00 m Kabellänge Art�Nr� 02267* *Kommissionsartikel, auf Bestellung lieferbar.
  • Seite 45 min� 20 cm...

  • Seite 46: Einstellen Der Lichtempfindlichkeit

    l eInstellen Der lIchteMPFInDlIchKeIt Funktion: Die Sonnenautomatik wird bei der Übernahme des Helligkeitswertes eingeschaltet� Drücken Sie gleichzeitig die Taste Sonne und die Taste Uhr� Der aktuelle Helligkeitswert gilt jetzt als Grenzwert� Zur Bestätigung blinkt die LED Sonne kurz auf� M eIn- unD ausschalten Der sonnenFunKtIon Durch drücken der Taste-Sonne wird die Sonnenfunktion ein- oder ausgeschaltet:...
  • Seite 47 ~ 10 min. ~ 20 min. Wird die eingestellte Helligkeit ca� 10 Minuten ununterbrochen erkannt, fährt der Rollladen bis zum Saugknopf des Sonnensensors nach unten� Nach ca� 20 Minuten wird der Rollladen ein Stück hochgezogen und der Lichtsensor ist freigegeben� Wird weiterhin die eingestellte Helligkeit erkannt, bleibt der Rollladen dort stehen�...
  • Seite 48 Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service� alfred schellenberg Gmbh Mo - Fr: 7�30 Uhr - 21�00 Uhr An den Weiden 31 8�00 Uhr - 14�00 Uhr 57078 Siegen Tel�...
