ROLLODRIVE 55
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für schellenberg ROLLODRIVE 55

Inhaltszusammenfassung für schellenberg ROLLODRIVE 55

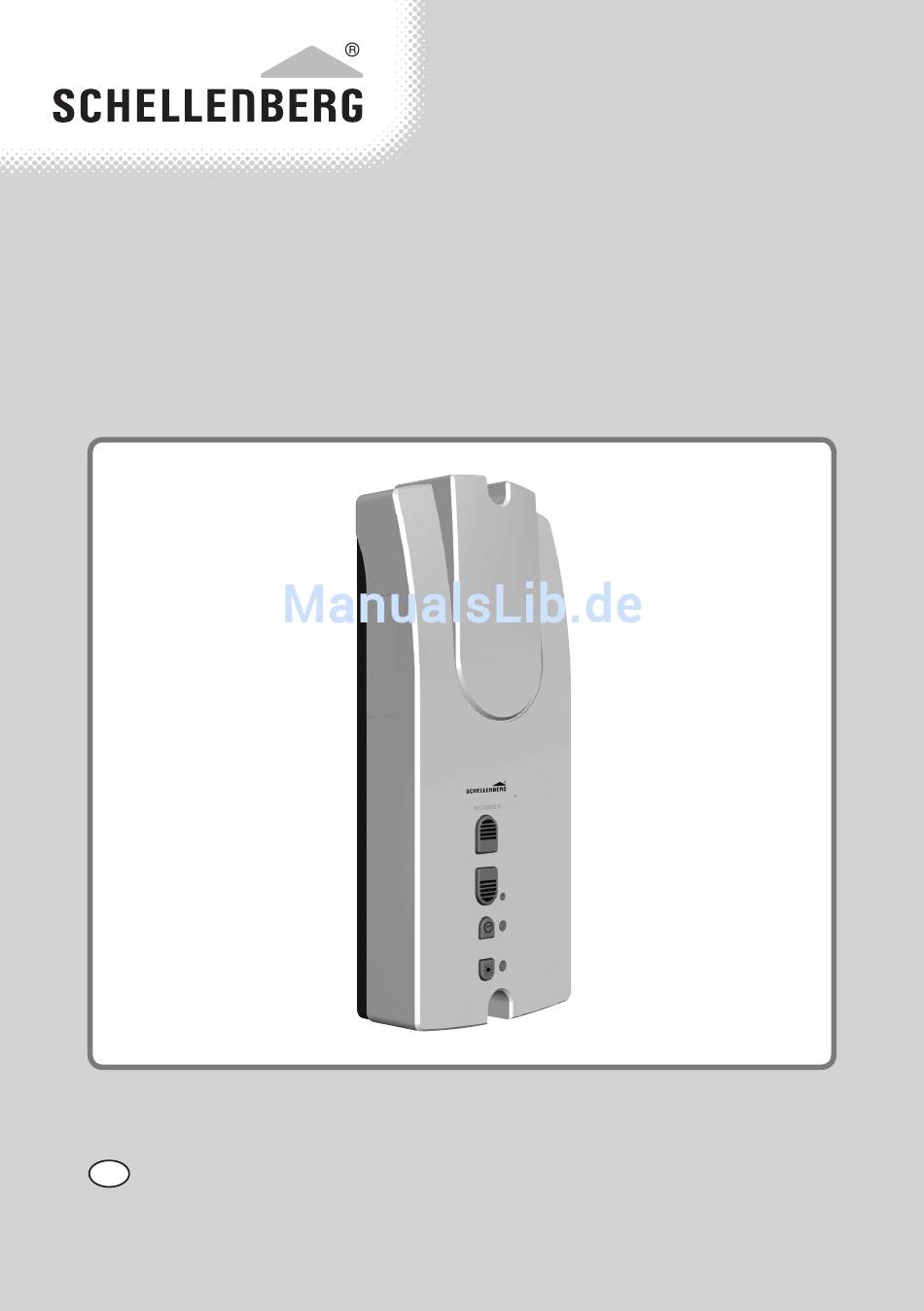

  • Seite 1 ROLLODRIVE 55...

  • Seite 3: Inhaltsverzeichnis

    Einstellen der Lichtempfindlichkeit ����������������������������������������������������������������� Ein- und Ausschalten der Sonnenfunktion ���������������������������������������������������� Urheberrechtlich geschützt, 2018, Alfred Schellenberg GmbH� Alle Rechte vorbehalten� Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw� Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten�...

  • Seite 4: Sicherheit Und Hinweise

    SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung sorgfältig durch� Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen� Bewahren Sie die Anleitung gut auf und unter- weisen Sie alle in Frage kommenden Personen im sicheren Gebrauch mit dem Produkt�...

  • Seite 5: Eu-Konformitätserklärung

    22725) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien� Die Konformität wurde nachgewiesen� Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www�schellenberg�de (Menü- punkt „Service“ im Download-Center) Nicht im Hausmüll entsorgen! Das Produkt ist recyclingfähig und kann im Wertstoffhof oder an einer anderen Sammelstelle für elektrischen...

  • Seite 6: Bestimmungsgemäße Verwendung

    Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestim- mungsgemäß� Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungs- gemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht� Nach der Norm EN 13659 muss dafür Sorge getragen werden, dass die für die Behänge festgelegten Verschiebungsbedingungen nach EN 12045 eingehalten werden�...

  • Seite 7: Technische Daten

    TECHNISCHE DATEN Betriebsspannung Netzteil 230 V / 50 Hz Nennleistung 70 Watt Leistung Stand-by ca. 1 Watt Drehmoment 8 Nm Nenndrehzahl 36U/min Max. Zugkraft / Anfangszugkraft 30 kg Kurzzeitbetrieb 4 Minuten Schutzart IP 20 (nur für trockene Räume) Schutzklasse Einstellbereich Sonnenautomatik 2.000 bis 20.000 Lux Abmessungen siehe Seite 8...

  • Seite 8: Abmessungen

    ABMESSUNGEN 230 mm 246 mm 102 mm 40 mm...

  • Seite 9: Benötigte Werkzeuge

    6,0 mm 1,50 m...

  • Seite 10: Produktabbildung

    PRODUKTABBILDUNG Rollladengurtführung Getriebeentriegelung Anschluss Sonnensensor Rollladengurtadapter Wickelfachabdeckung Anschluss für Netzleitung Haken für Gurtband Wickelrad...

  • Seite 11: Funktionsbeschreibung

    FUNKTIONSBESCHREIBUNG Taste Auffahrt Rollladen fährt aufwärts� Taste Abfahrt Rollladen fährt abwärts� Taste Set Zum Einstellen der Endpunkte� Taste Uhr Zum Einstellen der Uhrzeit für Automatik� LED Uhr Leuchtet oder blinkt bei Einstellungen� LED Sonne Leuchtet oder blinkt bei Einstellungen� Taste Sonne Aktiviert die Sonnenautomatik�...

  • Seite 12: A Montage

    A MONTAGE Alten Einlasswickler ausbauen� Gurt vorsichtig abwickeln� Achtung! Die Trommel ist gespannt. Handschuhe tragen ‒ Verletzungsgefahr!
  • Seite 13 23 mm 14 mm MAXI MINI...
  • Seite 14 230 mm...
  • Seite 15 Sicherheitshinweis zur Montage! Eine schlechte Gurt- bandführung kann das Gurtband zerstören und das Produkt unnötig belasten� Mon- tieren Sie das Produkt so, dass das Gurtband möglichst senk- recht in das Produkt einläuft, Sie vermeiden dadurch unnötige Reibung und Verschleiß� Bei falscher Montage können Sachschäden entstehen�...
  • Seite 17 MAXI 23 mm...
  • Seite 18 MAXI MINI...
  • Seite 19 MINI MINI MINI...
  • Seite 20 MINI...
  • Seite 21 Ein beschädigtes Anschluss- kabel kann einen Kurzschluss verursachen� Achten Sie auf eine sichere Verlegung des Anschluss- kabels� Das Anschlusskabel darf beim Anschrauben des Produktes nicht ge- quetscht und beschädigt werden�...
  • Seite 23 gedrückt halten Es besteht Verlet- zungsgefahr durch das drehende Wickelrad�...
  • Seite 25 MAXI MINI...
  • Seite 26 gedrückt halten...
  • Seite 28 2 3 0 V / 5 0 1 – 2 x...

  • Seite 30: B Obere Endlage Einstellen

    B OBERE ENDLAGE EINSTELLEN 90 % Die falsche Einstellung der oberen Endlage kann zur Überlastung bzw� zur Zerstörung des Produktes führen� 100 % Nicht bis zum Anschlag fahren� Tasten rechtzeitig loslassen�...

  • Seite 31: C Untere Endlage Einstellen

    C UNTERE ENDLAGE EINSTELLEN 90 % 100 % Beide Tasten gedrückt halten, bis die gewünschte Endlage erreicht ist�...

  • Seite 32: D Endlagen Verändern/Korrigieren

    D ENDLAGEN VERÄNDERN/KORRIGIEREN Rollladen in Mittelstellung fahren und die Schritte 27-30 erneut ausführen�...

  • Seite 33: E Manuelle Bedienung

    E MANUELLE BEDIENUNG...
  • Seite 34 Zum zwischenzeitlichen Stoppen die Taste AUF oder Taste AB kurz drücken!

  • Seite 35: F Automatikbetrieb: Öffnungs- Und Schließzeiten Einstellen

    F AUTOMATIKBETRIEB: ÖFFNUNGS- UND SCHLIESSZEITEN EINSTELLEN z�B um 7 Uhr morgens Die Schritte 35 und 36 müssen einmalig zur gewünschten Uhrzeit vorgenommen werden� Es muss mindestens eine Schaltzeit eingestellt werden� z�B um 22 Uhr abends...

  • Seite 36: G Automatikbetrieb: Manuell- Automatikumschaltung

    G AUTOMATIKBETRIEB: MANUELL- AUTOMATIKUMSCHALTUNG MANUELL 2 sec� AUTOMATIK 2 sec� Zuvor muss mindestens eine Schaltzeit gesetzt sein! LED-Anzeige blinkt nach Stromausfall. Die gesetzte Öff- nungs- und Schließzeit sollte neu eingestellt werden� Die Uhr bleibt bei Stromausfall stehen� Die anschließende Ungenauigkeit ist von der Netzausfallzeit abhängig� Nach einer Umstellung der Sommer- und Winterzeit sollten die Öffnungs- und Schließzeiten manuell aktualisiert werden�...

  • Seite 37: H Werksreset

    H WERKSRESET Alle 3 Tasten gleichzeitig drücken� Zur Bestätigung blinkt die LED-Anzeige� Somit wurde die Werkseinstellung wieder hergestellt und alle vorgenommenen Einstellungen wurden gelöscht�...

  • Seite 38: I Hinderniserkennung

    I HINDERNISERKENNUNG Beschreibung der Sicherheitsfunktionen Die Sicherheitsabschaltung des Produktes reagiert, wenn das Produkt eingeschaltet ist und der Roll- ladengurt sich nicht bewegt� Erst nachdem der Antrieb in Gegenrichtung betrieben und das Hinder- nis beseitigt wurde (freiziehen), kann der Betrieb in die ursprüngliche Richtung wieder aufgenommen werden�...

  • Seite 39: J Blockiererkennung

    J BLOCKIERERKENNUNG Blockiert der Rollladen während der Auffahrt (z.B. durch Vereisung), schaltet das Produkt ab� Beseitigen Sie die Überlastungsursache�...

  • Seite 40: K Ausbau

    K AUSBAU Wichtig! Zuvor Schritt 39 durchführen (Werksreset)� Ziehen Sie während bzw� nach dem Schließvorgang das Gurtband soweit wie möglich oben aus dem Produkt heraus� Achtung! Zuvor immer den Netzstecker ziehen� Verletzungsgefahr!
  • Seite 43 Hinweis! Lassen Sie das Produkt nach einem Totalausfall vom Schellenberg Kundenservice überprüfen�...

  • Seite 45: L Optionales Zubehör: Sonnensensor

    L OPTIONALES ZUBEHÖR: SONNENSENSOR Sensor, ca� 0,75 m Kabellänge Art�Nr� 22720 ca� 1,50 m Kabellänge Art�Nr� 02266* ca� 3,00 m Kabellänge Art�Nr� 02267* * Kommissionsartikel, auf Bestellung bei Ihrem Fachhändler oder Baumarkt lieferbar.
  • Seite 46 min� 20 cm...

  • Seite 47: M Einstellen Der Lichtempfindlichkeit

    M EINSTELLEN DER LICHTEMPFINDLICHKEIT Funktion: Die Sonnenautomatik wird bei der Übernahme des Helligkeitswertes eingeschaltet� Drücken Sie gleichzeitig die Taste Sonne und die Taste Uhr� Der aktuelle Helligkeitswert gilt jetzt als Grenzwert� Zur Bestätigung blinkt die LED Sonne kurz auf� N EIN- UND AUSSCHALTEN DER SONNENFUNKTION Durch Drücken der Taste Sonne wird die Sonnenfunktion ein- oder ausgeschaltet:...
  • Seite 48 ~ 10 min. ~ 20 min. Wird die eingestellte Helligkeit ca� 10 Minuten ununterbrochen erkannt, fährt der Rollladen bis zum Saugknopf des Sonnensensors nach unten� Nach ca� 20 Minuten wird der Rollladen ein Stück hochgezogen und der Lichtsensor ist freigegeben� Wird weiterhin die eingestellte Helligkeit erkannt, bleibt der Rollladen dort stehen�...
  • Seite 52 Montage Ihres Produktes wenden Sie sich sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. bitte an unseren Kunden-Service� Alfred Schellenberg GmbH Mo - Fr: 7�30 Uhr - 21�00 Uhr An den Weiden 31 8�00 Uhr - 14�00 Uhr 57078 Siegen Tel�...
