HMG 3000
Messkurve mit Trigger
Ein weiteres Aufnahmeverfahren ist die
Messkurve mit Trigger. In der Messtechnik
steht das Wort „Trigger" für „Auslöser".
Damit ist gemeint, dass eine Messkurve au-
tomatisch gestartet werden kann, wenn ein
bestimmtes, oder mehrere Ereignisse eintre-
ten. Dies sind z.B. das Über- oder Unter-
schreiten eines festgelegten Grenzwertes
oder das Verlassen eines Messfensters.

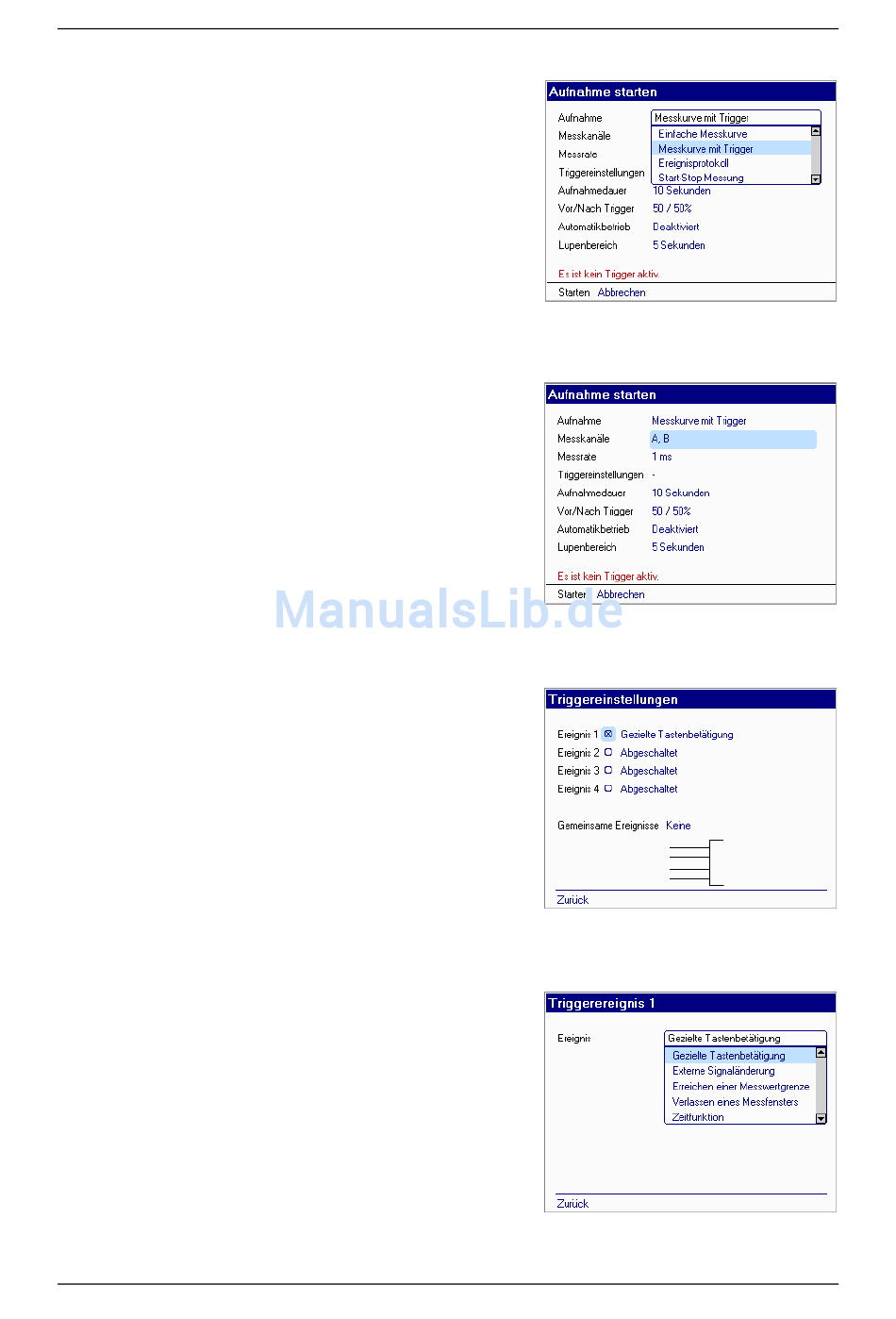

Mit der Auswahl „Messkurve mit Trigger",
sehen Sie, dass zusätzlich zu den bei „Ein-
fache Messkurve" beschriebenen Einstellpa-
rametern Messkanäle, Messrate und Auf-
nahmedauer, Automatikbetrieb und Lupen-
bereich hier noch weitere Parameter einge-
stellt werden können. Diese sind „Trigger-
einstellungen" sowie „Vor/Nach Trigger".
Wählen Sie „Triggereinstellung" mit „o.k."
an. Im Folge- Menü können Sie bis zu 4 ver-
schiedene Triggerereignisse (Ereignis 1 bis
4) definieren. Zum Aktivieren eines Ereignis-
ses markieren Sie die zugehörige Box durch
Drücken von „o.k.", so dass ein Kreuz er-
scheint. Rechts neben der Box steht dann
jeweils das zuletzt benutzte Ereignis. (Die-
ses Bild variiert entsprechend dem zuletzt
benutzen Ereignis.) Gehen Sie mit den Pfeil-
tasten nach rechts auf das Ereignisfeld und
bestätigen Sie mit „o.k.".
In „Triggerereignis ..." bestätigen Sie wie-
derum mit „o.k.". Sie erhalten eine Liste mit
folgenden Triggerereignissen:
• Gezielte Tastenbetätigung
• Externe Signaländerung
• Erreichen einer Messwertgrenze
• Verlassen eines Messfensters
• Zeitfunktion.
Wählen Sie das Passende für Ihre Messauf-
gabe aus.
Stand 09/2012 - V03 R01
Seite 43
Mat.-Nr.: 669710
