HMG 3000
Seite 23

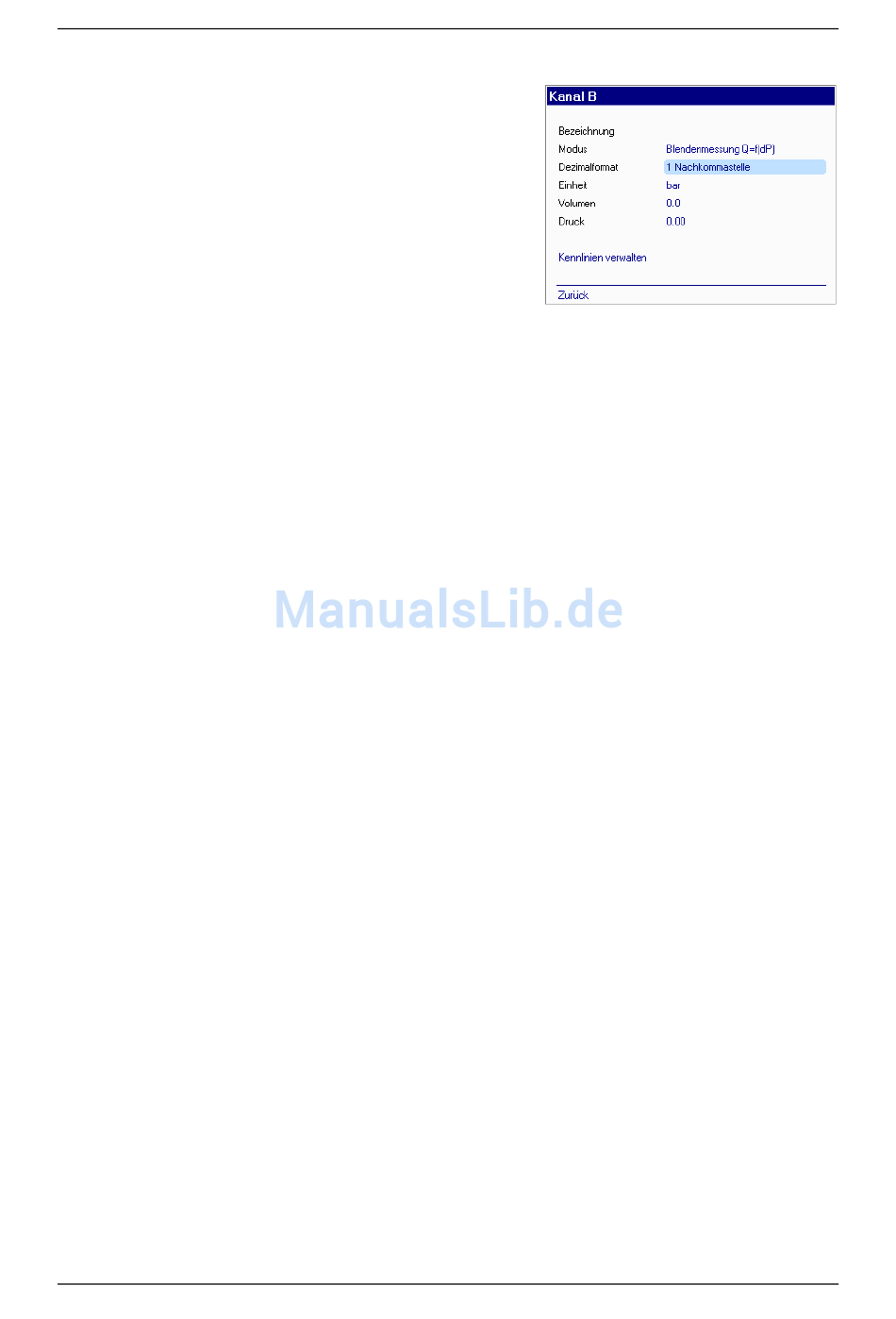

Zur Volumenstrommessung mittels einer
Differenzdruckmessung an einer Volumen-
strom-Messblende wählen Sie den Menü-
punkt "Blendenmessung Q = f (dP)" an.
Nachfolgend wählen Sie die Anzahl der
Nachkommastellen und die Einheit aus.
Eine Volumenstrom-Messblende wird mit
Angaben ausgeliefert, welche Druckdifferenz
welchem
Volumenstrom entspricht. Bei-
spielsweise auf einer HYDAC EVS 1000
steht: Kalibrierfaktor 4,87 bar bei 350 l/min.
Geben Sie diese Werte bei Volumen und
Druck ein.
Auch hier finden Sie wieder das Menü "Kennlinien verwalten", welches in Funktion und
Handhabung zuvor schon bei "Druckdifferenz dP" beschrieben wurde. Die Kennlinienauf-
nahme kann ebenso wie vor beschrieben durchgeführt werden.
Wenn Sie eine HYDAC EVS 1000 Volumenstrom-Messblende verwenden, können Sie diese
auch für die Kennlinienaufnahme verwenden. An der EVS 1000 finden Sie 2 Druckanschlüs-
se vor der Blende (Anschlüsse 1 und 2) und einen danach (Anschluss 3).
Für die Aufnahme schließen Sie den Druckmessumformer von Kanal A an Anschluss 1 an,
den von Kanal B an Anschluss 2. Für den Messbetrieb müssen Sie jetzt nur den Druck-
messumformer von Anschluss 2 auf Anschluss 3 ummontieren und sind sofort messbereit.
Stand 09/2012 - V03 R01
Mat.-Nr.: 669710
