HMG 3000
Seite 21
Beispiel:
Für die beiden o. g. 100 bar Druckmessumformer ergibt sich ein Differenzmessbereich von
-10 .. +10 bar, also eine Messspanne von 20 bar. Die Genauigkeit von ≤ ± 0,1 % bezieht
sich auf diese Messspanne. Die Druckdifferenz kann also mit einer Genauigkeit von
≤ ± 0,02 bar gemessen werden.

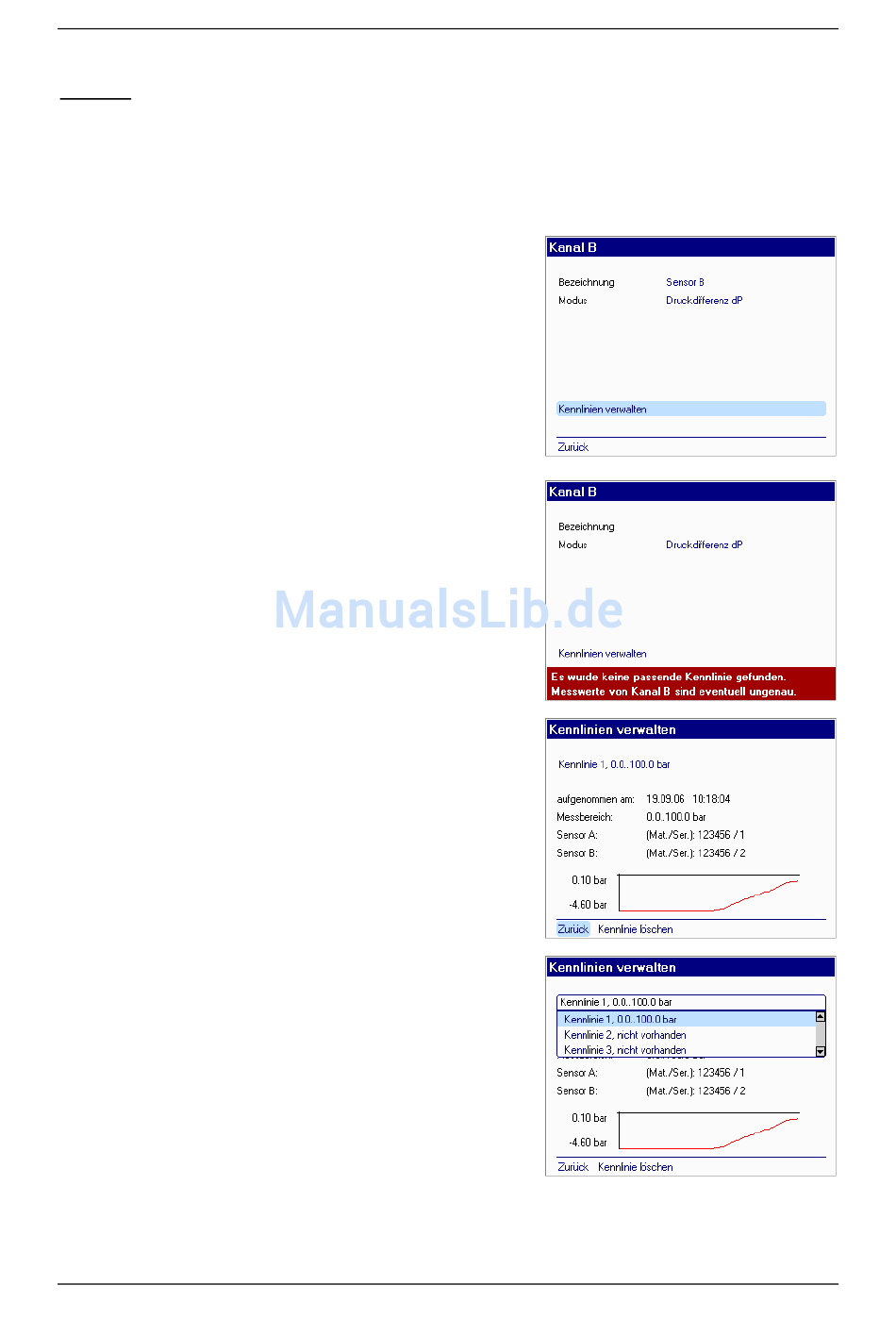

Zur Messung einer Druckdifferenz wählen
Sie den Menüpunkt "Druckdifferenz dP" an.
Nachfolgend finden Sie einen Menüpunkt
"Kennlinien verwalten". Hier können Sie bis
zu 3 Kennlinien für 3 Druckmessumformer-
Paarungen aufzeichnen. Wenn bereits eine
Kennlinie
für
eine
Druckmessumformer-
Paarung aufgezeichnet wurde, können Sie
mit "Zurück" oder der Taste "Esc" das Menü
wieder verlassen. Das HMG 3000 wählt au-
tomatisch die passende Kennlinie aus. Falls
Sie das Menü verlassen und das HMG 3000
erkennt, dass noch keine Kennlinie für diese
Paarung existiert, erhalten Sie die nebenste-
hende Meldung. Sie können nun mit größe-
rer Ungenauigkeit die Differenz messen oder
Sie rufen den Menüpunkt erneut auf um un-
ter "Kennlinien verwalten" eine neue Kennli-
nie zu erstellen.
Nachdem Sie "Kennlinien verwalten" an-
gewählt haben, erhalten Sie ein Anzeigebild,
welches Ihnen die Möglichkeit bietet eine
neue Kennlinie aufzunehmen, oder Sie se-
hen Informationen über bereits vorhandene
Kennlinien. Sie können hier auch vorhande-
ne Kennlinien löschen, falls diese nicht mehr
benötigt werden. Falls Kennlinie 1 schon
existiert, gehen Sie mit den Pfeiltasten auf
dieses Feld und betätigen Sie die Taste
„o.k.".
Sie
können
nun
beispielsweise
"Kennlinie 2 nicht vorhanden" auswählen
und nachfolgend eine Kennlinie aufnehmen.
Zum Aufnehmen der Kennlinie müssen Sie
die beiden Druckmessumformer am HMG
3010 an Kanal A und Kanal B anschließen.
Stand 09/2012 - V03 R01
Mat.-Nr.: 669710
