Das HMG zeigt nun die Messwerte als
7-Segment- Anzeige an. Je nach Einstellung
werden zu den aktuellen Messwerten zusätz-
lich noch die Min/Max-Werte angezeigt.
Das Hauptmenü „Aufnahme" dient zur
Messkurven-Aufnahme. Bei einer Aufnahme
werden die Messwerte für eine bestimmte
Zeitdauer aufgezeichnet, gespeichert und
grafisch dargestellt.

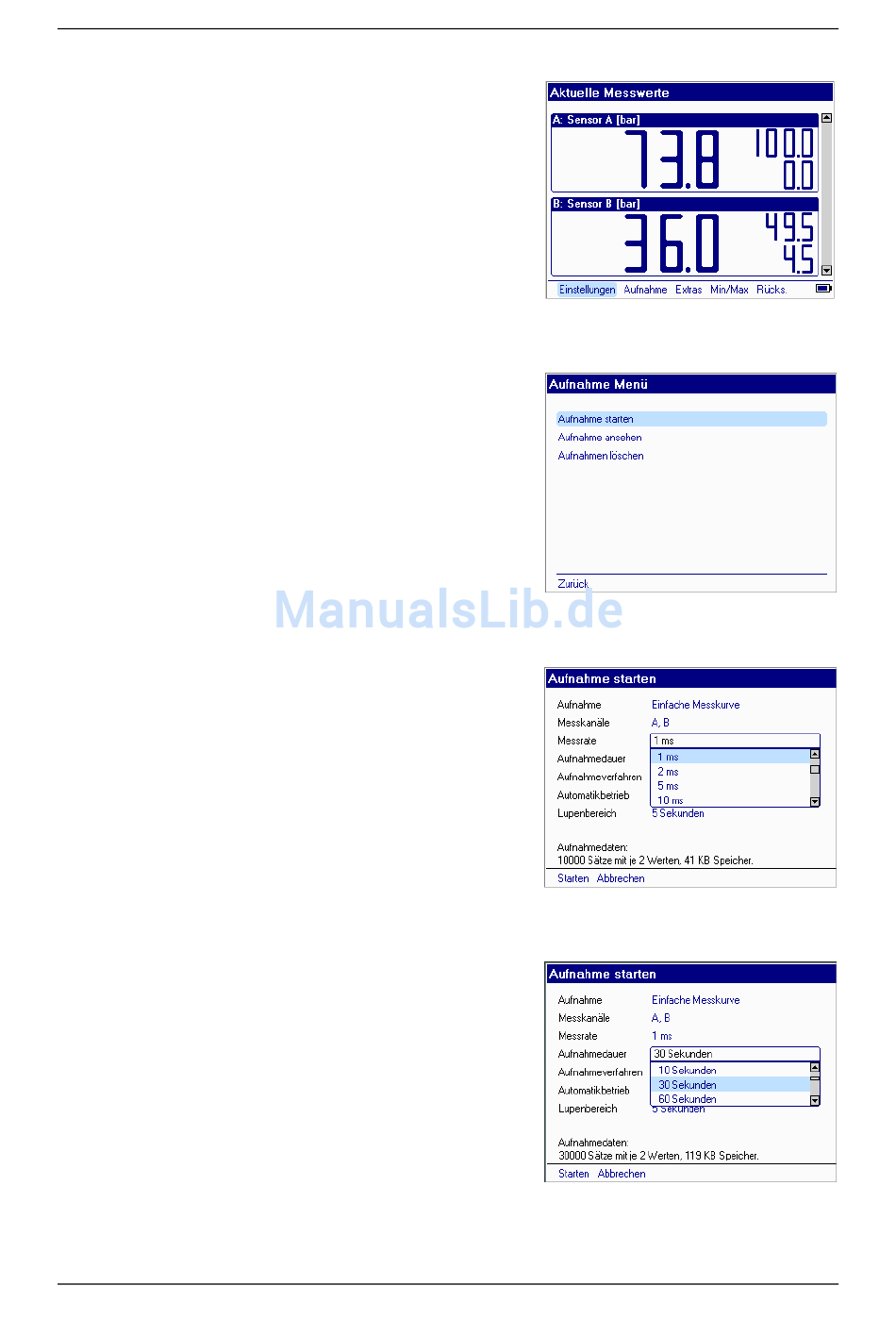

Beispiel für eine Messkurven-Aufnahme:
Im Menü „Aktuelle Messwerte" finden Sie in
der Funktionsleiste den Menü-Punkt „Auf-
nahme". Wählen Sie diesen mit dem Navi-
gationskreuz an und drücken Sie „o.k.". Im
folgenden „Aufnahme Menü" wählen Sie die
Zeile „Aufnahme starten" an und bestätigen
mit „o.k.".
Im Folge-Menü „Aufnahme starten" werden
Ihnen Voreinstellungen zur Messkurven-
Aufnahme angeboten. In unserem Beispiel
möchten wir eine einfache Messkurve mit
zwei Sensoren an den Kanälen A und B mit
einer Messrate von 1 ms und einer Auf-
nahmedauer von 30 s durchführen. Danach
ist die Messung zu beenden.
Im Menü ist „Einfache Messkurve" bereits
voreingestellt. Für die weiteren Einstellungen
gehen Sie wie folgt vor:
Mittels der Pfeiltasten des Navigations-
kreuzes wählen Sie die dritte Menüzeile
„Messrate" an. Mit „o.k." klappt eine Aus-
wahlliste auf, in der Sie die Messrate
1 ms auswählen und per „o.k." sichern. Da-
nach befinden Sie sich automatisch in der
Zeile „Aufnahmedauer". Hier drücken Sie
„o.k." und rollen im Auswahlmenü mittels der
Pfeiltasten zur Angabe 30 s und bestätigen
wiederum mit " o.k.".
