HMG 3000
6.1.3 Nullpunkt der Messkanäle
setzen

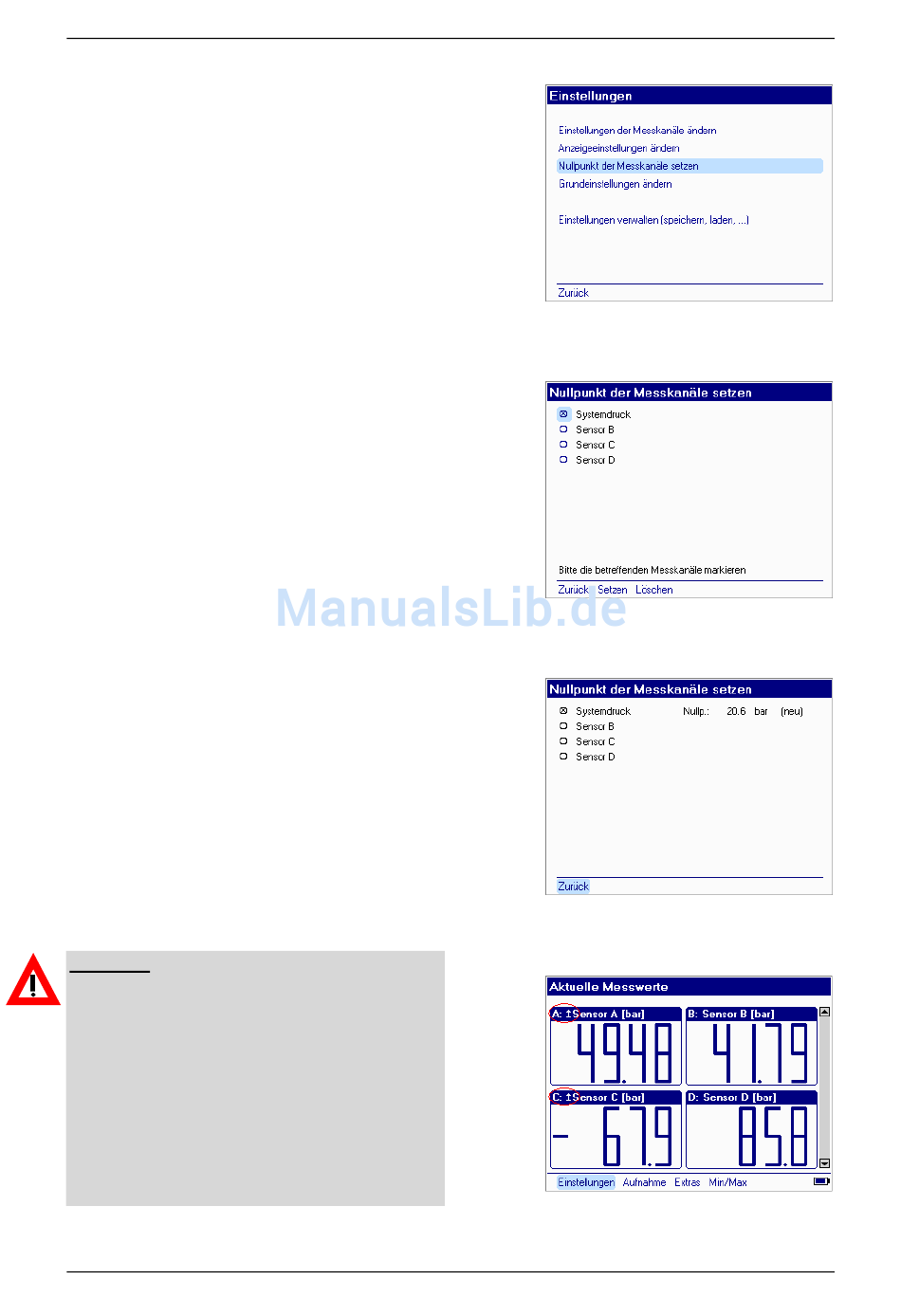

Im Menü „Einstellungen" können Sie den
Nullpunkt der Messkanäle neu festlegen.
Diese Funktion findet beispielsweise An-
wendung, um im System vorhandene Stau-
drücke auszublenden. Falls ein Druck-
Messumformer trotz ausgeschalteter Anlage
z.B. mit 3 bar beaufschlagt ist, kann dieser
Wert als neuer Nullpunkt für die Anzeige
angenommen werden.
Der Nullpunkt kann im kompletten Messbe-
reich eines Messkanals neu gesetzt werden.
Bestätigen Sie im Menü „Einstellungen"
den Menüpunkt „Nullpunkt der Messkanäle
setzen" mit „o.k." und Sie gelangen zu ne-
benstehender Anzeige. Hier werden Sie auf-
gefordert, den betreffenden Messkanal zu
markieren. Mit den Pfeiltasten des Navigati-
onskreuzes wählen Sie den Kanal, für den
Sie den Nullpunkt setzen möchten, an und
markieren ihn mit „o.k." (ankreuzen). Gehen
Sie dann auf „Setzen" - durch Bestätigen mit
„o.k." wird der Nullpunkt nun gesetzt. Mit
„Löschen" können Sie auf die gleiche Weise
den veränderten Nullpunkt wieder löschen.
Aus Sicherheitsgründen werden alle
Messkanäle, für die der Nullpunkt neu
gesetzt wurde, vor der Bezeichnung mit
einem Pfeil markiert.
Achtung!
Ein mit Pfeil gekennzeichneter Messkanal
kann trotz Anzeige „0 bar" mit einem hohen
Druck beaufschlagt sein.
Stellen Sie vor Demontage des zugehörigen
Sensors oder anderer Teile sicher, dass die
Anlage tatsächlich drucklos ist.
Nichtbeachtung
gefährlichen Situationen führen!
Stand 09/2012 - V03 R01
kann
zu
lebens-
Seite 30
Mat.-Nr.: 669710
