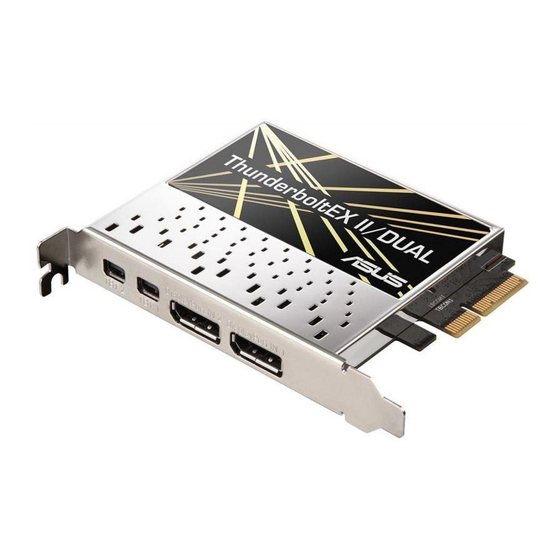

- Seite 1 ThunderboltEX II/DUAL Benutzerhandbuch 15060-35501100...
- Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. ASUS bietet dieses Handbuch in seiner vorliegenden Form an, ohne jegliche Garantie, sei sie direkt oder indirekt, einschließlich, aber nicht beschränkt auf indirekte Garantien oder Bedingungen bezüglich der Verkäuflichkeit oder Eignung für einen bestimmten Zweck.
-
Seite 3: Produkteigenschaften
Stellen Sie sicher, dass Ihr Paket die folgenden Artikel enthält: • 1 x ThunderboltEX II/DUAL Karte • 1 x DisplayPort Kabel • 1 x Mini DisplayPort Kabel • 1 x ASUS TB_Header Kabel • 1 x Benutzerhandbuch • 1 x Support CD Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler. Kompatible ASUS Motherboard-Modelle Die ThunderboltEX II/DUAL Karte ist kompatibel mit Ihrem ASUS Z87-DELUXE* Motherboard. * Verwenden Sie die ThunderboltEX II/DUAL-Karte nur mit Mainboards, welche die Intel-Zertifizierung bestanden haben. -
Seite 4: Thunderboltex Ii/Dual Spezifikationsübersicht
1.2-Monitore in einer Daisy-Chain-Verbindung zu verbinden. 2 x Thunderbolt™ 2 Ports für 4 Kanäle, 20 Gb/s bidirektional pro Datenrate ㄑ Kanal 1 x DisplayPort Kabel* 1 x Mini DisplayPort Kabel* 1 x ASUS TB_Header Kabel** 1 x Support CD*** Zubehör * Bietet eine Verbindung vom DisplayPort oder Mini-DisplayPort des Mainboards zu dem DisplayPort 1.2 IN-Anschluss auf der ThunderboltEX II Karte. Verwenden Sie das mitgelieferte DisplayPort oder Mini-DisplayPort-Kabel, abhängig vom verfügbaren DisplayPort-Anschluss auf dem Motherboard. - Seite 5 ThunderboltEX II/DUAL Kartenlayout Thunderbolt™ 2-Ports 1 und 2 DisplayPort IN-Ports 1 und 2 PCIE 2.0 Schnittstelle LED-Anzeige TB_Header Installation des ThunderboltEX II Treibers Wir empfehlen, dass Sie den Thunderbolt™ 2 Treiber installieren, bevor Sie die ThunderboltEX II/DUAL-Karte anschließen. Um den Treiber zu installieren, legen Sie die Support-DVD in das optische Laufwerk und folgen Sie den Bildschirmanweisungen, um die Installation zu beenden.
-
Seite 6: Anschließen Der Thunderboltex Ii/Dual Karte
Anschließen der ThunderboltEX II/DUAL Karte • Vor der Installation der ThunderboltEX II/DUAL Karte an Ihrem Motherboard, stellen Sie sicher, dass Sie einen verfügbaren PCIe 2.0 x16-Steckplatz, verbunden mit dem Platform Controller Hub (PCH), haben. Weitere Informationen zur korrekten Verwendung eines PCIE 2.0-Steckplatzes, finden Sie im Abschnitt ThunderboltEX II/DUAL Karte empfohlene Konfiguration dieser Anleitung. • Die folgenden Abbildungen dienen nur der Veranschaulichung. Das Motherboard-Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. Um die ThunderboltEX II/DUAL Karte anzuschließen: Fahren Sie Ihren PC herunter. - Seite 7 Verbinden Sie das DisplayPort-Kabel und das Mini-DisplayPort-Kabel mit dem ThunderboltEX II/DUAL-Karte Display IN-Anschluss (A) an den DisplayPort (B) und dem Mini DisplayPort (C) mit dem I/O-Port des Motherboards. DisplayPort Kabel Mini DisplayPort Kabel Thunderbolt™ 2 Anschlüsse Schließen Sie das Gehäuse. Schalten Sie den Computer ein. 8. Schließen Sie das Thunderbolt™-Kabel von Ihrem Thunderbolt-fähigen Gerät an den Thunderbolt™ 2-Anschluss der ThunderboltEX II/DUAL-Karte an. • Das Thunderbolt™-Kabel ist nicht in dem ThunderboltEX II/DUAL-Paket enthalten. Verwenden Sie das Thunderbolt™-Kabel, das mit Ihrem Thunderbolt- fähigen Gerät geliefert wurde, beim Anschluss an den Thunderbolt™ 2/Port auf Ihrer ThunderboltEX II/DUAL-Karte. • Die beiden Thunderbolt™-Anschlüsse der ThunderboltEX II/DUAL-Karte sind abwärtskompatibel mit vorhergehender Thunderbolt ™-Technologie. • Die empfohlene Daisy-Chain-Konfigurationen oder Verbindungen finden Sie im Abschnitt Anschluss an externe Geräte dieser Bedienungsanleitung.
- Seite 8 Aktualisieren Sie das BIOS Ihres Motherboards und den VGA Treiber auf die neuste Version. Gehen Sie auf www.asus.com für weitere Informationen. Wenn Sie eine Add-on VGA-Karte installieren, stellen Sie sicher, um im BIOS iGPU Multi Monitor auf Enable gesetzt ist. Für weitere Informationen, schauen Sie in den...
-
Seite 9: Verbindung Mit Externen Geräten
Verbindung mit externen Geräten Bevor Sie ein Thunderbolt-fähiges Gerät in einer Daisy-Chain-Konfiguration verbinden, stellen Sie sicher, dass es mit einem Thunderbolt™ IN-Anschluss und einen Thunderbolt™ OUT-Anschluss ausgestattet ist. Single-Port-Konfiguration Sie können sich auf die folgenden empfohlenen Daisy-Chain-Verbindungen für einen Single-Port- Konfiguration beziehen. Sie können beliebig einen der Thunderbolt™ 2-Anschlüsse auf der ThunderboltEX II/ DUAL-Karte für folgende Verbindungen verwenden. Sechs (6) Thunderbolt™ Geräte Sechs (6) Thunderbolt™ Geräte + einen (1) nativen DisplayPort Monitor Sechs (6) Thunderbolt™... - Seite 10 DUAL-Port-Konfiguration Sie können sich auf die folgenden empfohlenen Daisy-Chain-Verbindungen für eine DUAL-Port- Konfiguration beziehen. Zwölf (12) Thunderbolt™ Geräte Zwölf (12) Thunderbolt™ Geräte und zwei (2) native DisplayPort Monitore Zwölf (12) Thunderbolt™ Geräte + sechs (6) DisplayPort 1.2 Displays...
-
Seite 11: Erklärung Der Federal Communications Commission
Hinweise Erklärung der Federal Communications Commission Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Im Betrieb müssen die folgenden beiden Bedingungen erfüllt werden: • Dieses Gerät darf keine schädliche Störstrahlung abgeben. • Dieses Gerät muss für empfangene Störstrahlung unempfindlich sein, auch für Störstrahlung, die unerwünschte Funktionen hervorrufen kann. -
Seite 12: Canadian Department Of Communications-Erklärung
Mülltonne zeigt an, dass Batterien nicht im normalen Hausmüll entsorgt werden dürfen. ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen. Besuchen Sie bitte die Webseite http://csr.asus.com/english/... -
Seite 13: Asus Kontaktinformation
ASUS COMPUTER INTERNATIONAL (Amerika) Adresse 800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 Fax +1-510-608-4555 Webseite http://usa.asus.com Technischer Support Telefon +1-812-284-0883 Support Fax +1-812-282-2787 Online-Supprot http://support.asus.com/techserv/techserv.aspx ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland Fax +49-2102-959931 Webseite http://www.asus.com/de Online Kontact http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Supprot http://support.asus.com/techserv/techserv.aspx...
