ALTERNATIVE SYSTEMAUFBAUTEN MIT K2 BRIDGE
ALTERNATIVE SYSTEMAUFBAUTEN (KREUZVERBUND) MIT CROSSRAIL
1
von 1
1
von 1
Montage Aufdachsystem Solarbefestiger

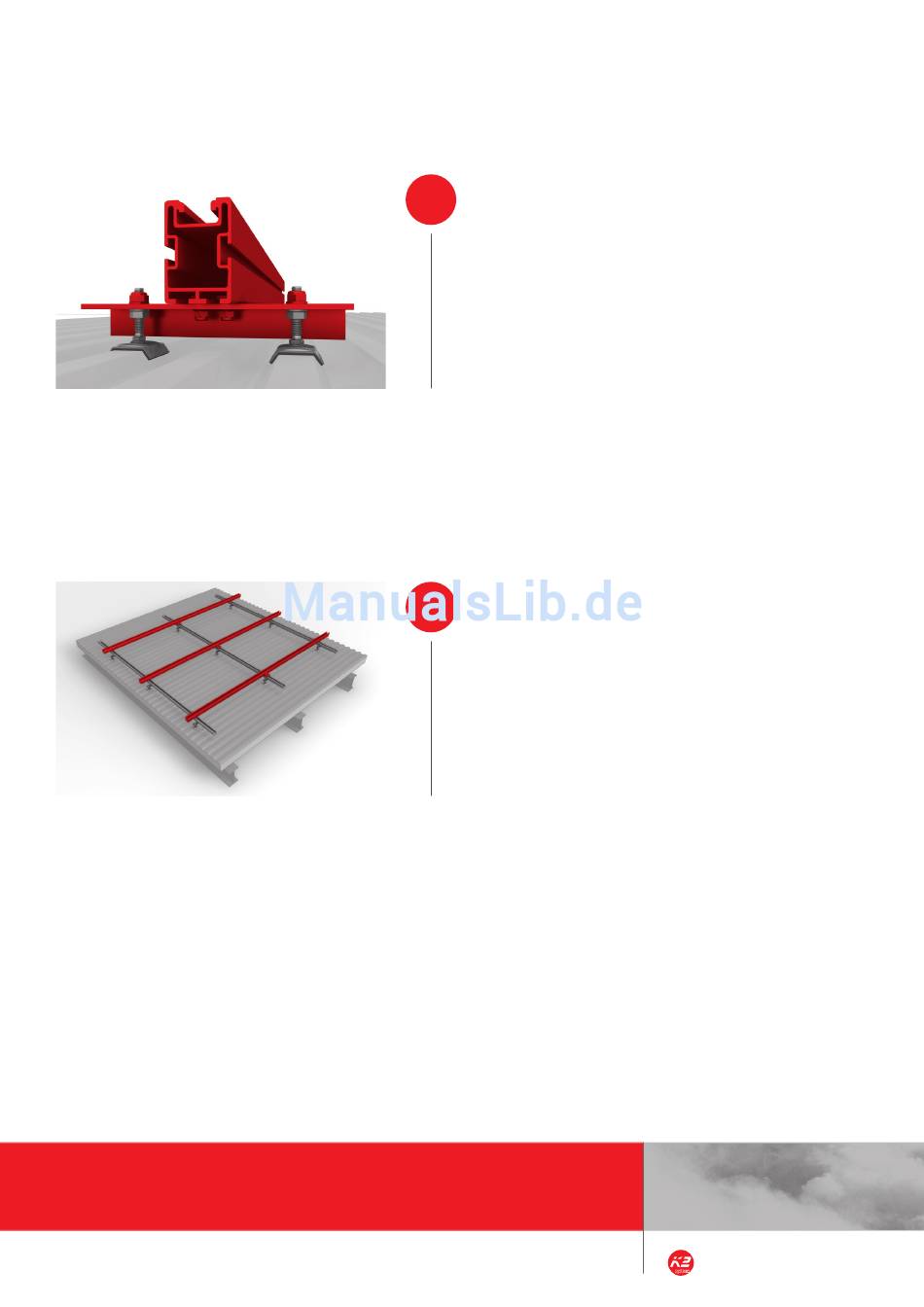

K2 BRIDGE MONTIEREN
Die K2 Bridge wird an Stelle des Adapterblechs auf zwei So-
larbefestigern montiert, um größere Spannweiten realisieren
zu können. Die Schiene wird je nach Typ mit ein oder zwei
Hammerkopfschrauben M10 auf der Bridge befestigt.
Benötigte Materialien: 2 montierte Solarbefestiger, K2
Bridge, Hammerkopfschraube M10 x 30
SCHIENEN IM KREUZVERBUND
MONTIEREN
Die obere Schienenlage im Kreuzverbund wird mit Hilfe von
M K2 und Climber an der gewünschten Stelle in entspre-
chendem Abstand montiert.
Anzugsdrehmoment 16 Nm.
Benötigte Materialien: CrossRail, Climber, M K2, Zylinder-
kopfschraube M8x25, Sicherungsscheibe
14 | 16
