B EN U TZ E R HA ND B UC H BF O H
10
O
2
Abbildung 8
Abbildung 9
 Hängenbleiben muss weitestmöglich ausgeschlossen sein.
) Sicherstellen, dass voller Lenkeinschlag in beide Richtungen möglich
ist, ohne dabei die Bremsleitung zu überdehnen, einzuklemmen oder
abzuknicken.
 Nach erster Fahrt eruneut sicherstellen, dass die Bremsscheibe frei
und mittig zwischen den Belägen läuft (auf Schleifgeräusche achten, ggf.
Lichtspalt kontrollieren)
) Einstellvorgang ggf. wiederholen.

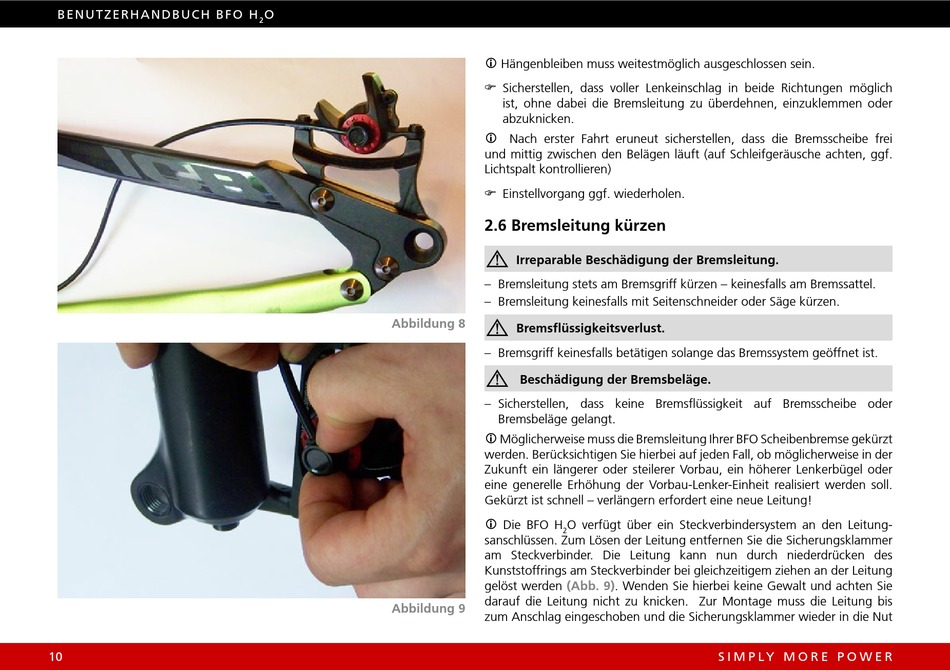

2.6 Bremsleitung kürzen
⚠ ⚠
Irreparable Beschädigung der Bremsleitung.
– Bremsleitung stets am Bremsgriff kürzen – keinesfalls am Bremssattel.
– Bremsleitung keinesfalls mit Seitenschneider oder Säge kürzen.
⚠
⚠
Bremsflüssigkeitsverlust.
– Bremsgriff keinesfalls betätigen solange das Bremssystem geöffnet ist.
⚠
⚠
Beschädigung der Bremsbeläge.
– Sicherstellen, dass keine Bremsflüssigkeit auf Bremsscheibe oder
Bremsbeläge gelangt.
 Möglicherweise muss die Bremsleitung Ihrer BFO Scheibenbremse gekürzt
werden. Berücksichtigen Sie hierbei auf jeden Fall, ob möglicherweise in der
Zukunft ein längerer oder steilerer Vorbau, ein höherer Lenkerbügel oder
eine generelle Erhöhung der Vorbau-Lenker-Einheit realisiert werden soll.
Gekürzt ist schnell – verlängern erfordert eine neue Leitung!
 Die BFO H O verfügt über ein Steckverbindersystem an den Leitung-
2
sanschlüssen. Zum Lösen der Leitung entfernen Sie die Sicherungsklammer
am Steckverbinder. Die Leitung kann nun durch niederdrücken des
Kunststoffrings am Steckverbinder bei gleichzeitigem ziehen an der Leitung
(Abb. 9). Wenden Sie hierbei keine Gewalt und achten Sie
gelöst werden
darauf die Leitung nicht zu knicken. Zur Montage muss die Leitung bis
zum Anschlag eingeschoben und die Sicherungsklammer wieder in die Nut
S I M P L Y M O R E P O W E R
