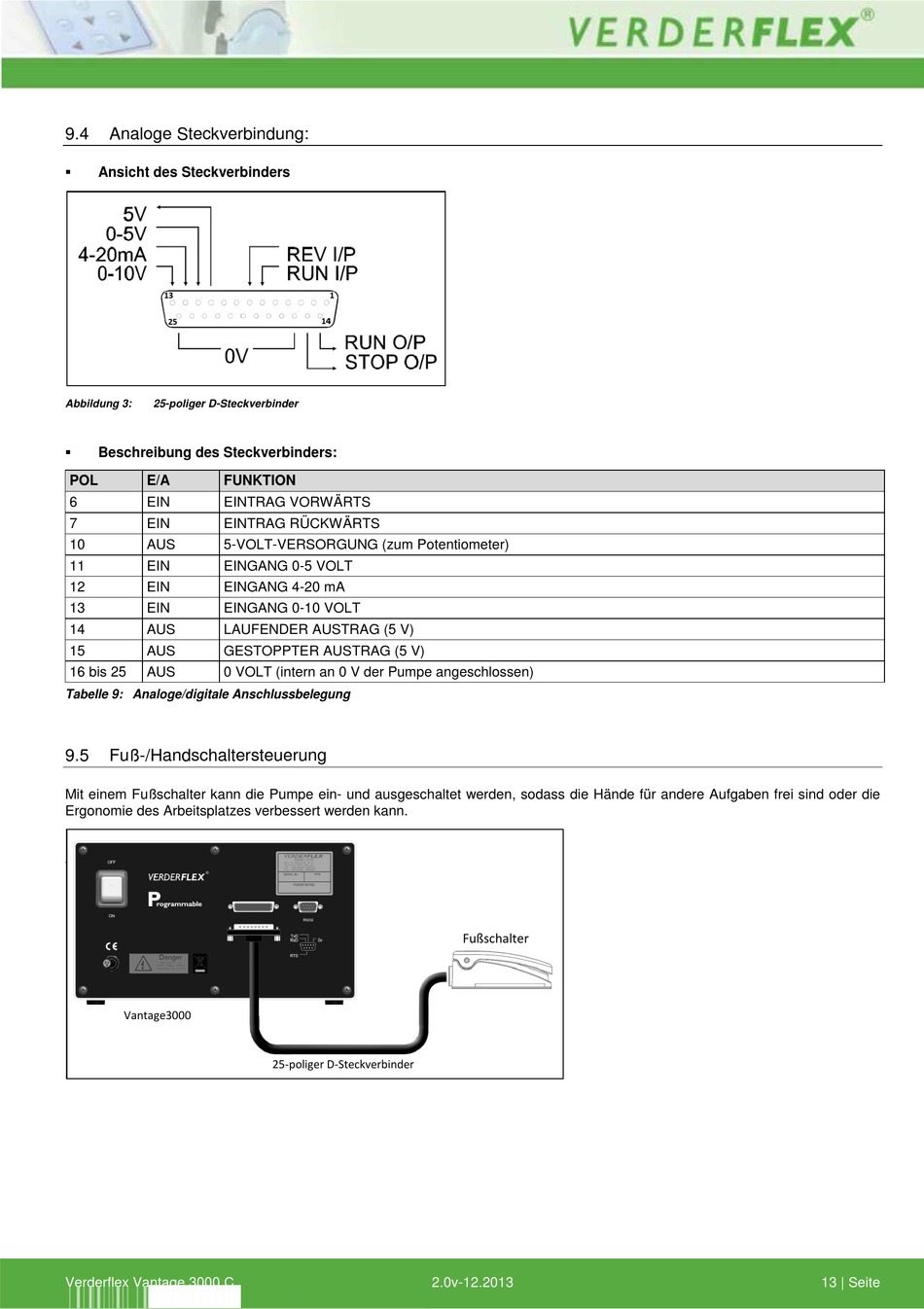

9.4
Analoge Steckverbindung:
Ansicht des Steckverbinders
Abbildung 3:
25-poliger D-Steckverbinder
Beschreibung des Steckverbinders:
POL
E/A
FUNKTION
6
EIN
EINTRAG VORWÄRTS
7
EIN
EINTRAG RÜCKWÄRTS
10
AUS
5-VOLT-VERSORGUNG (zum Potentiometer)
11
EIN
EINGANG 0-5 VOLT
12
EIN
EINGANG 4-20 mA
13
EIN
EINGANG 0-10 VOLT
14
AUS
LAUFENDER AUSTRAG (5 V)
15
AUS
GESTOPPTER AUSTRAG (5 V)
16 bis 25
AUS
0 VOLT (intern an 0 V der Pumpe angeschlossen)
Tabelle 9: Analoge/digitale Anschlussbelegung
9.5
Fuß-/Handschaltersteuerung
Mit einem Fußschalter kann die Pumpe ein- und ausgeschaltet werden, sodass die Hände für andere Aufgaben frei sind oder die
Ergonomie des Arbeitsplatzes verbessert werden kann.
Abbildung 4:
Anschluss des Fußschalters
Vantage3000
Verderflex Vantage 3000 C
25-poliger D-Steckverbinder
2.0v-12.2013
Fußschalter
13 | Seite
