DEUTSCH

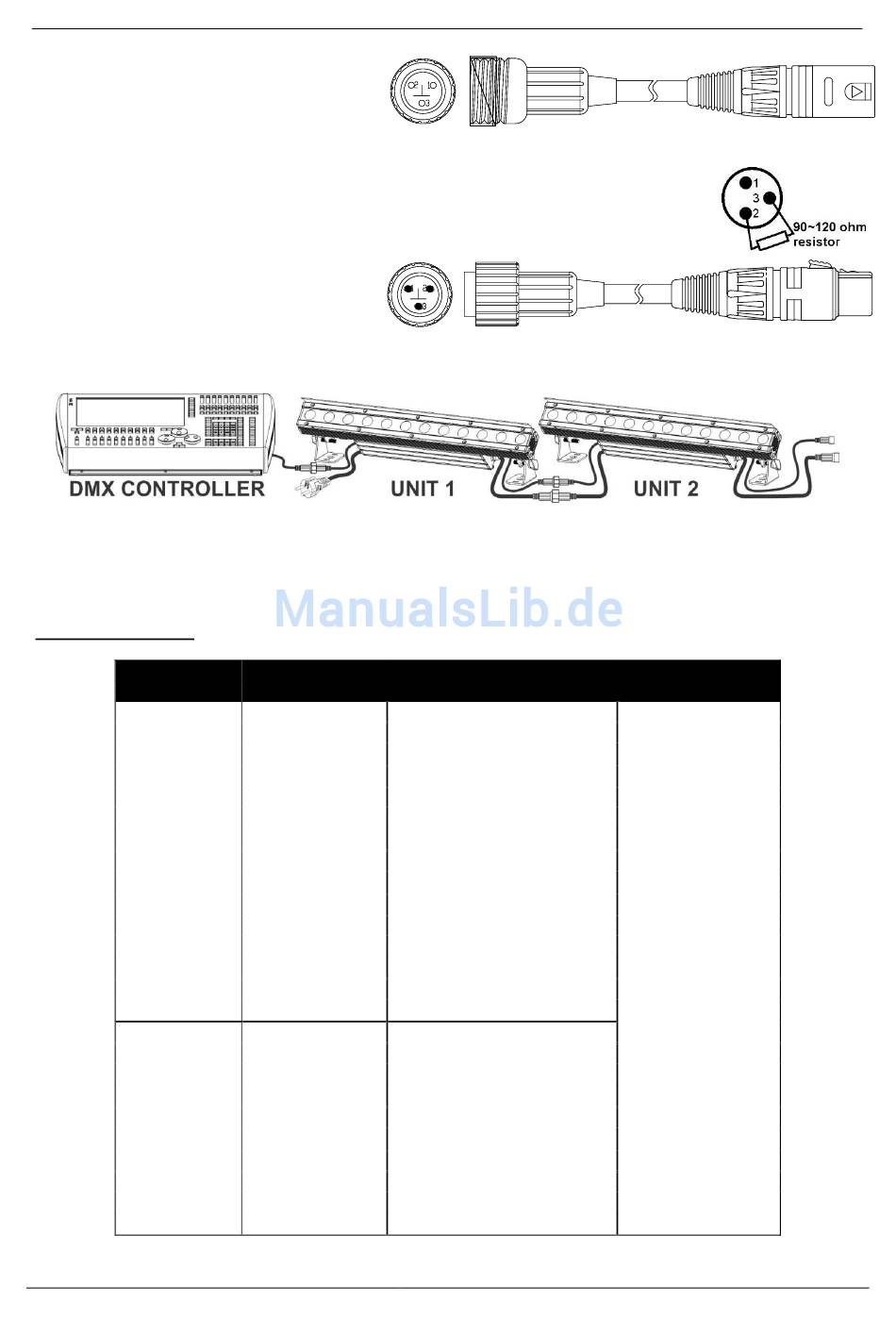

• Verwenden Sie das mitgelieferte
DMX-Eingangsadapterkabel (IP-Kabel
auf XLR-Stecker) für den Anschluss des
ersten Geräts in der Verkettung an den
Controller.
• Stiftanordnung 3-poliger XLR-Stecker: Pin1 = MASSE ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives
Signal (+)
• Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern,
müssen Sie die Kette mit einem 90 Ω bis 120 Ω Abschlusswiderstand am Ende
abschließen. Verwenden Sie niemals Y-Splitter-Kabel, das funktioniert einfach nicht!
• Wenn Geräte auf den Projektor folgen, die über einen normalen DMX-Eingang mit 3-
poligem XLR verfügen, verwenden Sie für
den Anschluss das mitgelieferte DMX-
Ausgangsadapterkabel (IP-Kabel auf
XLR-Buchse).
• Achten Sie darauf, dass alle Geräte an
die Netzversorgung angeschlossen sind.
• Jeder Lichteffekt in der Kette muss seine eigene Startadresse haben, damit er erkennt, welche Befehle
der Controller entschlüsseln muss.
DMX-TABELLEN
Für maximale Kompatibilität haben sowohl der LDP-POWERBAR 12FC als auch der LDP-POWERBAR
24FC mehrere identische DMX-Tabellen, damit sie problemlos zusammenarbeiten können. Die erweiterten
DMX-Tabellen sind spezifisch für jedes Modell.
03-Kanal FX-Modus
Für den LDP-POWERBAR 12FC und den LDP-POWERBAR 24FC verfügbar:
DMX
WERT
000-009
010-019
020-029
030-039
040-049
050-059
060-069
070-079
080-089
090-099
100-109
110-119
120-129
130-139
140-149
150-159
160-169
170-179
180-189
190-199
200-209
210-219
220-229
230-239
240-255
BRITEQ
®
Einfacher Modus mit vorprogrammierten Farben und Effekten
CH1
EFFEKT
R (ROT)
G (GRÜN)
B (BLAU)
W (WEISS)
RG
GB
BW
RW
GW
RB
RGB
GBW
RGW
RBW
RGBW
CFADE
Meteor
Verblassen
WECHSELN
Strömung1
Strömung2
Strömung3
Strömung4
Strömung5
Strömung6
CH2
FUNKTION
000-008
KEIN Stroboskop 009-255
STROBOSKOP von
langsam nach schnell
(30 Hz)
GESCHWINDIGKEIT
(0-255)
10/14
LDP-POWERBAR 12FC/24FC
BENUTZERHANDBUCH
CH3
DIMMER
Hauptgerät-
DIMMER
(0 bis 100 %)
