Ergotron StyleView SV43 Primary Drawer Benutzerhandbuch Seite 11

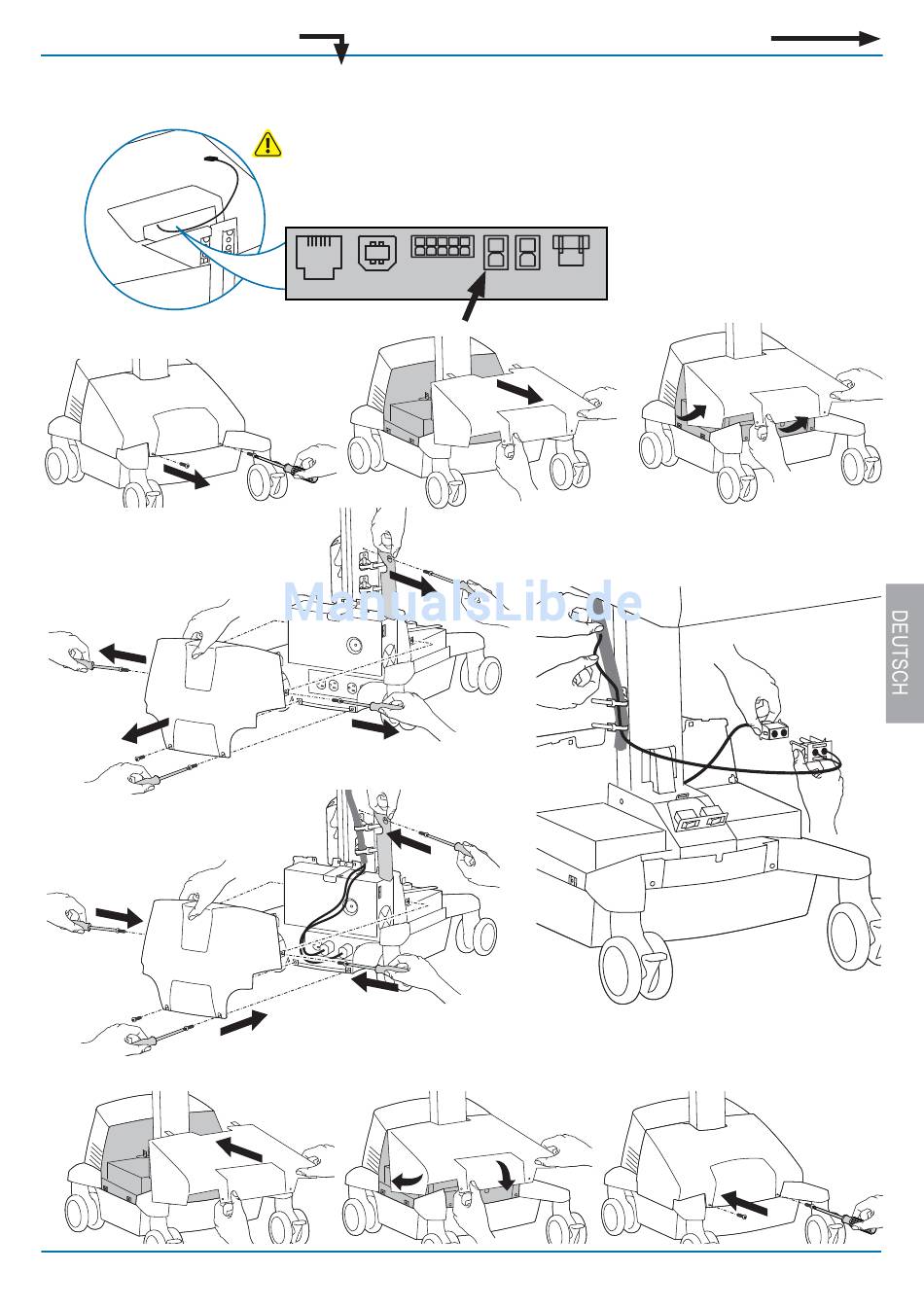

Stromversorgte SLA-Wagen
9
Das Schubladen-Netzkabel nur bei stromversorgten
Wagen zum Sockel verlegen.
a
Die vordere Sockelabdeckung
abnehmen.
b
Die hintere Sockelabdeckung
und die Kabelmanagement-
Abdeckung abnehmen.
d
Die Kabelmanagement-Abdeckung und
die hintere Sockelabdeckung wieder
anbringen.
e
Die vordere Sockelabdeckung wieder anbringen.
888-97-357-G-01 rev. D • 03/18
ACHTUNG! Trennen Sie den Wagen von der Stromversorgung und
schalten Sie alle montierten Ausrüstungsteile ab, bevor Sie diese Montage
durchführen. Ein Missachten dieses Warnhinweises kann zu Geräteschäden
und/oder schweren Verletzungen führen.
Nicht stromversorgte Wagen
c
Das Schubladen-Netzkabel zum
Sockel verlegen und an der
Stromversorgungsanlage anschließen.
11/16
