Ergotron StyleView SV43 Primary Drawer Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für StyleView SV43 Primary Drawer:
- Montageanleitung (14 Seiten)
Werbung
Quicklinks
Gebruikersgids
StyleView® SV43/44 Primary Drawer
Die aktuellste Anleitung für die Montage durch den Benutzer fi nden Sie hier: www.ergotron.com
User's Guide - English
Guía del usuario - Español
Manuel de l'utilisateur - Français
Gebruikersgids - Deutsch
Benutzerhandbuch - Nederlands
Guida per l'utente - Italiano
Användarhandbok - svenska
ユーザーガイ ド : 日本語
用户指南 : 汉语
888-97-357-G-01 rev. D • 03/18
1/16
Werbung
Verwandte Anleitungen für Ergotron StyleView SV43 Primary Drawer
Inhaltszusammenfassung für Ergotron StyleView SV43 Primary Drawer

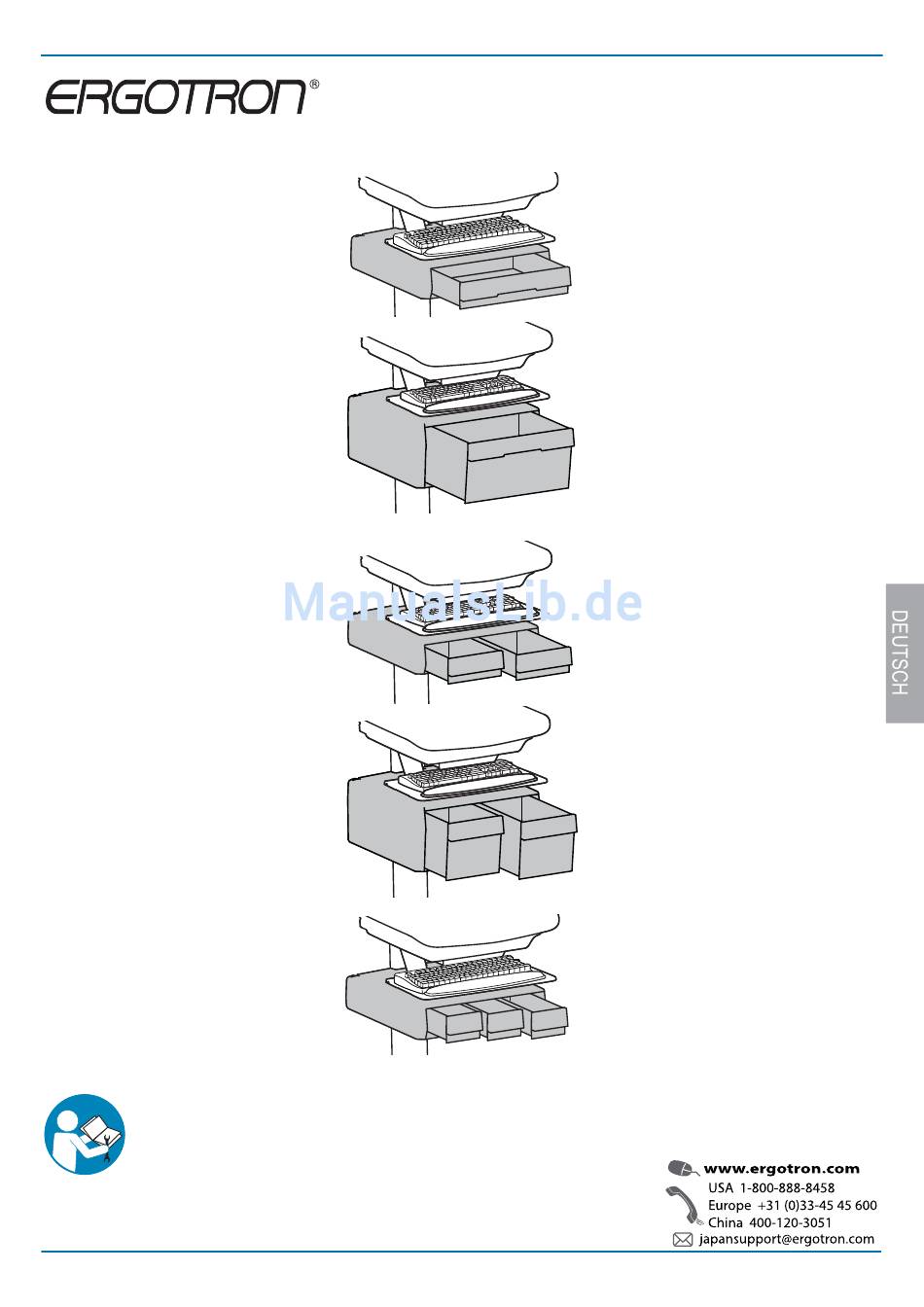

- Seite 1 Gebruikersgids StyleView® SV43/44 Primary Drawer Die aktuellste Anleitung für die Montage durch den Benutzer fi nden Sie hier: www.ergotron.com User's Guide - English Guía del usuario - Español Manuel de l’utilisateur - Français Gebruikersgids - Deutsch Benutzerhandbuch - Nederlands Guida per l’utente - Italiano Användarhandbok - svenska...
- Seite 2 Uhrzeigersinn. (Für die Anpassung können 40–60 Umdrehungen erforderlich sein.) Die Missachtung dieser Warnung kann zu ernsthaften Verletzungen oder Sachschäden führen. Weitere Informationen und Anweisungen erhalten Sie im Produktleitfaden unter http://4support.ergotron.com oder telefonisch beim Ergotron-Kundendienst unter 1-800-888-8458. 822-052 888-97-357-G-01 rev. D • 03/18...
-
Seite 3: Produkteigenschaften & Technische Daten
Produkteigenschaften & Technische Daten VORSICHT: DIE ANGEGEBENE MAXIMALE TRAGFÄHIGKEIT NICHT ÜBERSCHREITEN. DIES KANN SCHWERE VERLETZUNGEN ODER SACHSCHÄDEN ZUR FOLGE HABEN! 2.5" (64 mm) < 2 lbs (1 kg) Gesamttragkraft pro Schublade. 10.5" 6" (267 mm) 160 mm) 12.5" (315 mm) 2.5"... -
Seite 4: Benötigtes Werkzeug
Benötigtes Werkzeug 14mm (9/16") Komponenten M6 x 10mm M6 x 43mm Dieses Handbuch beschreibt die Installation von 5 möglichen Schubladen. In diesem Karton wird nur 1 Schublade geliefert. 1 Schublade 1 Schublade 2 Schubladen 2 Schubladen 3 Schubladen Nur 2 dieser 4 Bestandteilsätze werden basierend auf der von Ihnen bestellten Schublade in diesem Karton geliefert. - Seite 5 ACHTUNG! Trennen Sie den Wagen von der Stromversorgung und schalten Sie alle montierten Ausrüstungsteile ab, bevor Sie diese Montage durchführen. Ein Missachten dieses Warnhinweises kann zu Geräteschäden und/oder schweren Verletzungen führen. Schalten Sie alle angeschlossenen Geräte aus. Trennen Sie die Stromversorgung von der Stromquelle. Schalten Sie die Stromversorgung ab, indem Sie den Hauptschalter 1 bis 3 Sekunden lang gedrückt halten.
- Seite 6 Die Abdeckung entfernen. Die Schubladenvorsprünge in den Halterungen am Wagen einhängen. M6 x 43mm Für große Schubladen M6 x 10mm 888-97-357-G-01 rev. D • 03/18 6/16...
- Seite 7 Die Arbeitsfl äche öff nen. Laptop-Wagen LCD-Wagen Das USB-Kabel von der Schubladensteuerung zum USB-Hub im Aufbewahrungsbereich des Wagens führen. 888-97-357-G-01 rev. D • 03/18 7/16...
- Seite 8 Das Schubladentastfeld anbringen. Laptop-Wagen LCD-Wagen M4 x 14mm M3 x 14mm 888-97-357-G-01 rev. D • 03/18 8/16...
- Seite 9 Das Tastenfeldkabel durch den Boden des Aufbewahrungsbereichs zur Schubladensteuerung führen. Laptop-Wagen LCD-Wagen Das Tastenfeldkabel an der Schubladensteuerung anschließen. 888-97-357-G-01 rev. D • 03/18 9/16...
- Seite 10 Stromversorgte LiFe-Wagen Stromversorgte SLA-Wagen / Nicht stromversorgte Wagen Das Schubladen-Netzkabel nur bei stromversorgten Wagen zum Sockel verlegen. ACHTUNG! Trennen Sie den Wagen von der Stromversorgung und schalten Sie alle montierten Ausrüstungsteile ab, bevor Sie diese Montage durchführen. Ein Missachten dieses Warnhinweises kann zu Geräteschäden und/oder schweren Verletzungen führen.
- Seite 11 Stromversorgte SLA-Wagen Nicht stromversorgte Wagen Das Schubladen-Netzkabel nur bei stromversorgten Wagen zum Sockel verlegen. ACHTUNG! Trennen Sie den Wagen von der Stromversorgung und schalten Sie alle montierten Ausrüstungsteile ab, bevor Sie diese Montage durchführen. Ein Missachten dieses Warnhinweises kann zu Geräteschäden und/oder schweren Verletzungen führen.
- Seite 12 Nicht stromversorgte Wagen Akkupack nur für nicht stromversorgte Fahrwagen ACHTUNG! Nur aufl adbare NiMh-Batterien verwenden. Wenn Batterien AA Nickel-Metall- anderer Art verwendet werden, können diese auslaufen, bersten oder Hybrid-Akku explodieren, wodurch es zu Verletzungen oder Beschädigungen kommen kann. Sicherstellen, dass sich alle 6 Batterien im Schubladen- Akkupack befi nden, und die Haftschutzfolie abziehen.
- Seite 13 Die Abdeckung auf der Schublade anbringen. Die Arbeitsfl äche wieder anbringen. Laptop-Wagen LCD-Wagen 888-97-357-G-01 rev. D • 03/18 13/16...
- Seite 14 Einstellung Passen Sie die Montagelösung dem zusätzlichen Gewicht entsprechend an. Einstellungen sollten über den gesamten Verstellbereich gleichmäßig und leicht durchzuführen sein und an der eingestellten Position verbleiben. Lassen sich die Einstellungen nur schwer durchführen oder bleibt das Gerät nicht in der gewünschten Position, folgen Sie der Anleitung und lockern oder verstärken Sie die Spannung für eine gleichmäßige und leichte Einstellung.
- Seite 15 – 5-stellige PIN erforderlich General-PIN für die erstmalige Einrichtung (standardmäßige General-PIN: 12345) Wird die General-PIN vergessen, wenden Sie sich für Anweisungen an den Ergotron-Kundendienst. 1. Geben Sie die General-PIN (1-2-3-4-5) ein und drücken Sie die EINGABETASTE. 2. Drücken Sie die 5 für den Master-PIN Bearbeitungsmodus 3.
- Seite 16 Verbindung zum Stromnetz und schließen Sie das Gerät erneut an. Für Garantie Besuch: www.ergotron.com/warranty Für Servicebesuch: www.ergotron.com Örtliche Telefonnummern für den Kundendienst fi nden Sie hier: http://contact.ergotron.com © 2015 Ergotron, Inc. All rights reserved. 888-97-357-G-01 rev. D • 03/18 16/16...
