Ergotron StyleView SV43 Primary Drawer Benutzerhandbuch Seite 10

Stromversorgte LiFe-Wagen
9

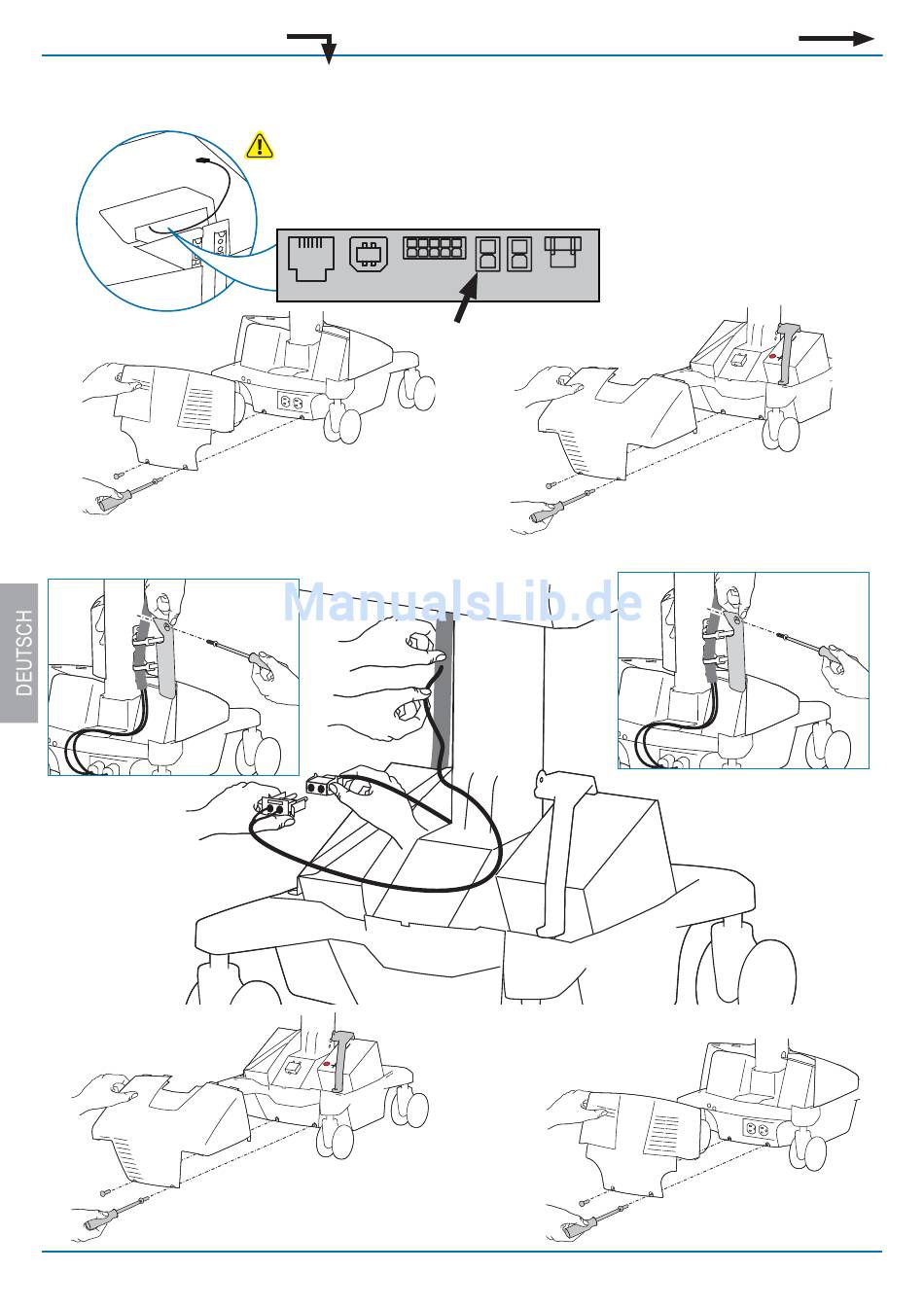

Das Schubladen-Netzkabel nur bei stromversorgten
Wagen zum Sockel verlegen.
a
Die hintere Sockelabdeckung
abnehmen.
ANSICHT VON HINTEN
c
Die Kabelmanagement-Abdeckung abnehmen und das
Schubladen-Netzkabel zum Sockel verlegen und an der
Stromversorgungsanlage anschließen.
e
Die vordere Sockelabdeckung
wieder anbringen.
ANSICHT VON VORN
10/16
Stromversorgte SLA-Wagen / Nicht stromversorgte Wagen
ACHTUNG! Trennen Sie den Wagen von der Stromversorgung und
schalten Sie alle montierten Ausrüstungsteile ab, bevor Sie diese Montage
durchführen. Ein Missachten dieses Warnhinweises kann zu Geräteschäden
und/oder schweren Verletzungen führen.
b
Die vordere Sockelabdeckung
abnehmen.
ANSICHT VON VORN
d
Die Kabelmanagement-Abdeckung
wieder anbringen.
f
Die hintere Sockelabdeckung
wieder anbringen.
ANSICHT VON HINTEN
888-97-357-G-01 rev. D • 03/18
