3.2. Justage
21

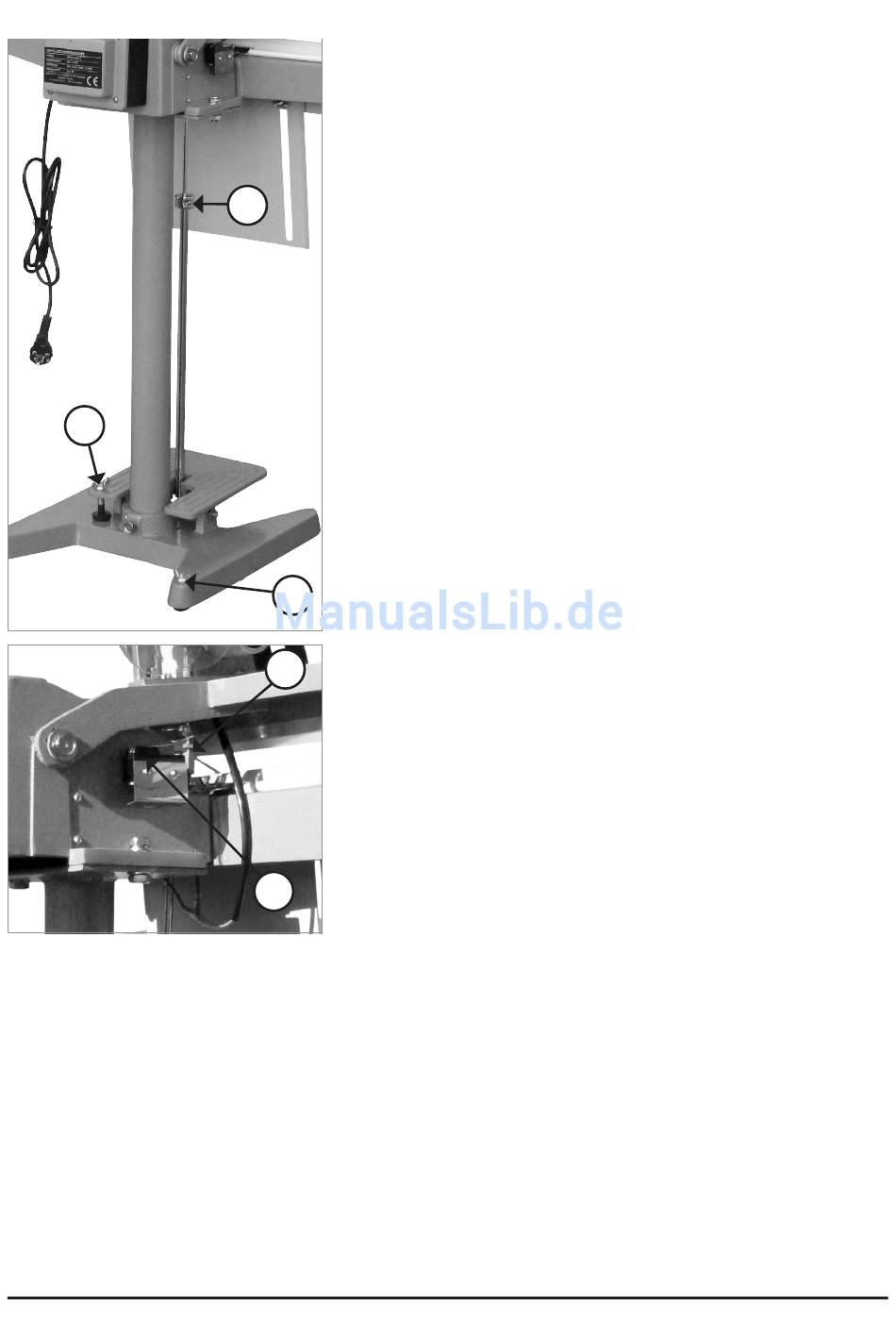

• Stellen Sie das Folienschweißgerät auf eine ebene fes-
te Oberfläche und bringen Sie das Gerät über die Stell-
schraube (20) (am Standfuss links hinten) in Waage.
• Justieren Sie die Stellschraube (21) des Fußpedals so,
daß das Fusspedal in nicht betätigtem Zustand in etwa
waagrecht steht.
• Überprüfen Sie, ob bei Betätigung des Fußpedals der
22
Schweißbalken vollständig und fest schließt:
Legen Sie im ausgeschaltenem Zustand eine Folie ein
und betätigen Sie das Fußpedal. Die Folie muß fest
zwischen den Balken sitzen. Sollte dies nicht der Fall
sein, justieren Sie das Betätigungsgestänge, indem
Sie die Verschraubung (22) verstellen.
• Überprüfen Sie, ob bei Betätigung des Fusspedals der
Schalter (23) ausgelöst wird - es muss ein „Klick" hör-
bar sein.
Sollte der Schalter nicht ordnungsgemäss betätigt
werden justieren Sie das Betätigungsgestänge (22)
analog zu oben.
20
• Das Farbband der Codiereinheit wird durch ein mecha-
24
nisches Hebelsystem weitertransportiert.
Kontrollieren Sie, ob das Betätigungsgestänge (24) im
geöffneten Schweissbalkenzustand vollständig am un-
teren Schweissbalken aufliegt.
Sollte dies nicht der Fall sein, öffnen Sie beide Konter-
muttern des Distanzbolzens (Messing) und verstellen
Sie die Schrauben dementsprechend.
Die Funktion kann kontrolliert werden, indem man das
Fusspedal betätigt. Das Farbband muss bei lösen des
23
Pedals weitertransportiert werden.
