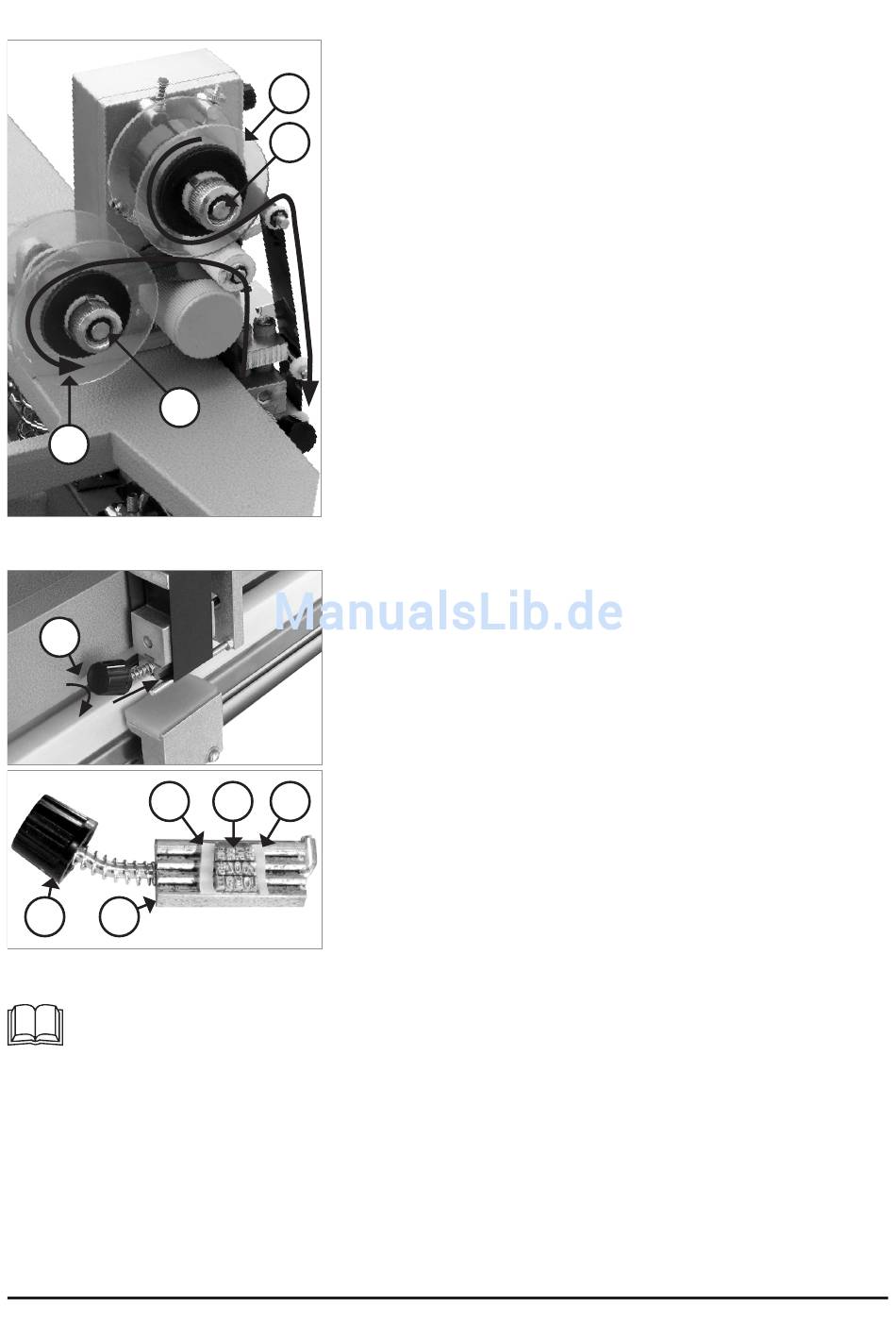

4.4.3. Farbband einlegen/tauschen
35
34
4.4.4. Codierung ändern
A
24
A
B
Im Lieferumfang sind 3 Zahlensätze (0-9) sowie die Sonderzeichen . und / enthalten.
Wir weisen darauf hin, dass mit dem Segmenttypensatz des Standardlieferum-
fangs nicht jede Datumskodierung möglich ist.
Bei einer geplanten Datumskodierung sind daher eine passende Anzahl an weiteren
Segementtypensätzen (gesondert als Zubehör erhältlich) zu bestellen.
Rotek Teile Nr.: (Ausführungsabhängig je nach Art der Segmenthalterung):
• Halten Sie die Welle der Bandaufnahme (32) und
schrauben Sie die Mutter (33) gegen den Uhrzeiger-
32
sinn ab.
• Halten Sie die Welle der Bandrückführung (34) und
schrauben Sie die Mutter (35) gegen den Uhrzeiger-
33
sinn ab.
• Ziehen Sie das benutzte Band von der Rückführung
(34) ab und entsorgen Sie dieses. Ziehen Sie den lee-
ren Bandkern von der Bandaufnahme (32) ab und ste-
cken Sie diesen auf die Bandrückführung (34). Fixie-
ren Sie den leeren Kern mit der Mutter (35).
• Montieren Sie das neue Farbband auf die Bandaufnah-
me (32) und fixieren Sie das Band mit der Mutter (33).
• Führen Sie das neue Band wie links abgebildet über
die Führungen auf den leeren Kern der Rückführung
(34) und drehen Sie das Band 2 Umdrehungen weiter.
Somit ist das neue Band auf dem leeren Kern fixiert.
Ersatzfarbband Rotek Artikel Nr.: PACK021
Farbband:
• Drehen Sie die Bandaufnahme (32 - siehe oben) ca.
eine viertel Umdrehung gegen den Uhrzeigersinn um
das Band zu entspannen.
• Drücken Sie die Halteschraube (A) zum Gerät und an-
schließend eine Viertel-Umdrehung im Uhrzeigersinn.
Die Codieraufnahme (B) kann herausgezogen werden.
• Ändern Sie die Codierung gemäß Ihren Bedürfnissen
indem Sie die Ziffernhalter (24) entfernen und folgend
die Ziffern (C) austauschen.
• Beachten Sie, dass beide Ziffernhalter (24) nach er-
C
24
folgtem Austausch wieder angebracht werden müssen.
• Schieben Sie die Codieraufnahme (B) wieder in die
Führung. Drücken und drehen Sie die Halteschraube
eine viertel Umdrehung gegen den Uhrzeigersinn (ge-
gengleich zur Demontage).
• Spannen Sie mittels Bandaufnahme (32) das Band
wieder.
ZSPPACK0033 (Haltekerben der Einzelsegmente Links/Rechts)
oder
ZSPPACK0047 (Haltekerben der Einzelsegmente Oben/Unten)
25mm,
52-85mm, B:30mm, Länge:100m
Ø
Ø
I
I
13
