Inbetriebnahmeanleitung CI/SM500F–DE
SM500F

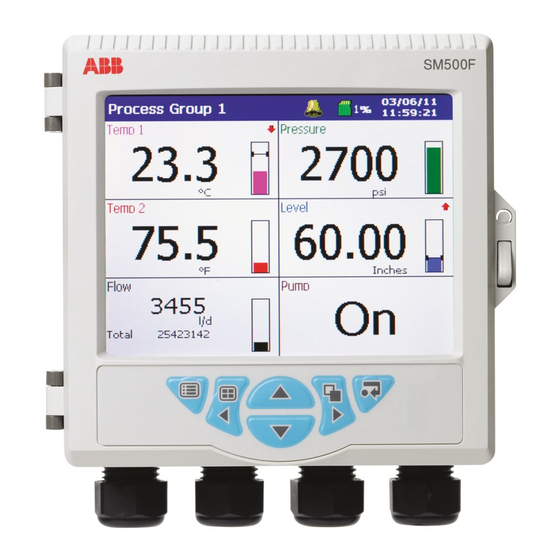

Vor Ort montierbarer Bildschirmschreiber
Measurement made easy
Einleitung
Dieses Dokument enthält folgende
Inbetriebnahmeanweisungen zum papierlosen Schreiber
SM500F:
— 1 Montageort
(Voraussetzungen)
— 2 Montage
(Installationsbedingungen für Spritzwasserschutz gemäß
IP66 / NEMA 4X)
— 3 Elektrische Anschlüsse
(AC und DC Min/Max- Werte und
Sicherungsanforderungen)
— 4 Navigation
((schnelle und effektive Bedienung der Oberfläche)
— 5 Menü-Übersicht
(Strukturierung der Menüs)
— 6 Einfache Einstellung
(Vorbereitungsschritte für den ersten Einsatz)
— 7 Symbole und Piktogramme
(Liste mit Piktogrammen / Warnsymbolen, die während
des Betriebs angezeigt werden können)
Weitere Informationen
Weitere Dokumentation zum Bildschirmschreiber SM500F
steht kostenlos zum Download unter
Verfügung (siehe Links und Referenznummern unten).
Alternativ können Sie einfach diesen Code scannen:
Vor Ort montierbarer Bildschirmschreiber
SM500F
Bedienungsanleitung
Vor Ort montierbarer Bildschirmschreiber
SM500F
Datenblatt
www.abb.com
zur
Suchen oder anklicken:
IM/SM500F-DE
DS/SM500F-DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ABB SM500F
Inhaltszusammenfassung für ABB SM500F
- Seite 1 SM500F Vor Ort montierbarer Bildschirmschreiber Measurement made easy Einleitung Weitere Informationen Dieses Dokument enthält folgende Weitere Dokumentation zum Bildschirmschreiber SM500F Inbetriebnahmeanweisungen zum papierlosen Schreiber steht kostenlos zum Download unter www.abb.com SM500F: Verfügung (siehe Links und Referenznummern unten). — 1 Montageort Alternativ können Sie einfach diesen Code scannen:...
-
Seite 2: Gesundheit Und Sicherheit
über eine entsprechende Qualifizierung für den Einrichtungen oder relevante Datenblätter zur Umgang mit gefährlichen Spannungen verfügen. Werkstoffsicherheit (sofern zutreffend) sowie Reparatur- und Ersatzteilinformationen können vom Unternehmen Gemäß der europäischen Richtlinie über Elektro- und bezogen werden. Elektronik-Altgeräte vom allgemeinen Hausmüll getrennt recyceln. CI/SM500F–DE... -
Seite 3: Technische Daten
–20 bis 70 °C verwendet werden. Zurzeit erstreckt sich der Geltungsbereich der RoHS-Richtlinie nicht auf Gehäusedichtung Überwachungs- und Kontrollinstrumente. ABB hat sich IP66 und NEMA4X (das Gehäuse entspricht den Anforderungen jedoch entschlossen, die Empfehlungen der Richtlinie des Spritzwassertests NEMA 4X) als Richtlinie für alle zukünftigen Produktdesigns und... - Seite 4 B – innerhalb der Feuchtigkeitsgrenzen Möglichst geringer Abstand Sensoren IP66 / NEMA 4X A – dicht an Sensoren C – Schutzklassen B – in Augenhöhe D – geschirmte Kabel verwenden Abb. 2 Umgebungsbedingte Anforderungen C – Vibrationen vermeiden Abb. 1 Auswahl des Installationsorts CI/SM500F–DE...
-
Seite 5: Einbau
Einbau Wandmontage Erläuterungen zu Abb. 4: 1. Linke und rechte Halterung A an den Aussparungen an WICHTIG (HINWEIS) Das Ausbrechen der der Rückseite des Schreibers anbringen und mit den Klemmschrauben B befestigen. Die Einführöffnungen wird unter Kabeleingänge auf Seite 8 beschrieben. - Seite 6 Rohrmontage (optional) Erläuterungen zu Abb. 5: 1. Zwei Sechskantschrauben M6 x 50 mm A wie gezeigt durch eine der Klemmplatten stecken 2. Die Klemmplatte mit zwei Sechskantschrauben M6 x 8 mm B und zwei Federringen C unter Verwendung der passenden Bohrungen für vertikale oder horizontale Rohre mit der Halterung für Rohrbefestigung verbinden.
-
Seite 7: Elektrische Anschlüsse
Trennvorrichtung für den zur Verbindung des Signaleingangs mit dem Bildschirmschreiber gekennzeichnet sein. Eine Ethernet-Kommunikationskabel. Sicherung muss wie in Abb. 10 gezeigt eingesetzt – Die Verwendung der gelieferten werden. Kabelverschraubungen und des Anschlusskabels – Vor dem Zugriff bzw. vor der Herstellung der zur Verbindung der Netzstromversorgung mit Verbindungen müssen Stromversorgung, Relais,... - Seite 8 4. Ethernet-Kabel D anschließen und bei installierten optionalen Eingangsmodulen an den Positionen B und C sicherstellen, dass das Kabel wie gezeigt zwischen deren Anschlussklemmen verlegt wird. 5. Kabelschirme nur an die Klemmen E anschließen. Abb. 6 Ausbrechbare Öffnungen, Ethernet-Kabelverlegung und Kabelschirmanschlüsse CI/SM500F–DE...
- Seite 9 *Im ausgeschalteten Zustand ist die Stromschleife des Eingangssignals unterbrochen. Um eine Stromschleife aufrecht zu erhalten, wenn der Recorder ausgeschaltet ist , installieren Sie eine Zener-Diode ( BZX79 – B / C2V4 ) im Eingang wie dargestellt. Abb. 7 Elektrische Anschlüsse WICHTIG (HINWEIS) Ziehen Sie die Klemmenschrauben der Stromversorgung mit einem Drehmoment von 0,8 Nm fest.
- Seite 10 Um eine Stromschleife aufrecht zu erhalten, wenn der Recorder ausgeschaltet ist , installieren Sie eine Zener-Diode ( BZX79 - B – Gleichstromnetz B / C2V4 ) im Eingang wie dargestellt. Abb. 10 Anschlüsse Spannungsversorgung Abb. 8 Einkanal-Analog-/Digitaleingangsverbindungen WICHTIG (HINWEIS) Ziehen Sie die Klemmenschrauben Eingang 1 Eingang 2...
- Seite 11 Gerät eingelegt ist, kann der Bediener Screenshots von beliebigen Diagramm-, Anzeige-, Überwachungsprotokoll-, Alarmprotokoll- oder Summiererprotokollansichten auf der SD-Karte speichern. Hierzu muss bei geschlossenem Bedienermenü die Taste betätigt werden. F Türentriegelung. G Tür verriegeln (optional). Tabelle 1 Bedientasten und Türfunktionen CI/SM500F–DE...
-
Seite 12: Menü-Übersicht
Prozessgruppe 1 Prozessgruppe 2 (Aufzeichnungskanäle (Aufzeichnungskanäle 1.1 bis 1.6) 2.1 bis 2.6) Abb. 12 Bedieneranzeigen, Übersicht Menüs auf Konfigurationsebene WICHTIG (HINWEIS) Es werden nur die aktivierten Zum Aufrufen der Konfigurationsmenüs: Prozessgruppen und Ansichten angezeigt. 1. Markieren Sie Konfiguration im Bedienermenü. - Seite 13 Monatsersten freigeben Freigegebene Menüs Zeitgenau Anzeige Anzeige Dauer Summierer / Statistik Protokoll freigeben Balkendiagramm zur Anzeige des Sensorstatus Alarmschaltpunkte Freigegebene Menüs Archiv Archivdateiformat Auswahl Archivdateien Überlauf Charge Chargenaufz. aktivieren (sofern Option aktiviert) Start/Stopp, Abbruch Bediener-Login Chargennummer Titel Feld 1(bis 3) CI/SM500F–DE...
- Seite 14 Handbuch in Papierform zu benötigen. Trigger 1-5 Trigger 6-10 Modbus TCP Implementierung – Zulässige Verbindungen Server (Slave) Modbus-TCP-Port Umgekehrte IEEE-Daten Implementierung – Zulässige Verbindungen Client (Master) Modbus-TCP-Port Abtastrate (ms) Abtastfehlergrenzwert Ansprechzeit-Limit (ms) Kommunikation, Kommunikation, Analogeingang Analogeingang Protokoll Kommunikation, Kommunikation, Digitaleingang Digitaleingang Protokoll CI/SM500F–DE...
-
Seite 15: Einfache Einstellung
Registerkarte Aufzeichnen der Gruppe anzuzeigen. Konfigurationsanweisungen finden Sie in der 2. Verwenden Sie die Tasten , um die Schaltfläche Bedienungsanleitung – IM/SM500F-DE. "Bearbeiten" ( ) neben jedem Feld zu markieren, und drücken Sie die Taste , um jeden Parameter wie Inbetriebnahme erforderlich zu konfigurieren. -
Seite 16: Symbole Und Piktogramme
Prozessalarm „Min. verzögert“ Schreibers, legen eine SD-Karte ein und schließen die Tür Alarm „Max. verriegelt“ wieder. Die Archivierung beginnt automatisch. Alarm „Min. verriegelt“ Alarm „Max.-Änderungsrate“ SD-Speicherkarten- Alarm „Min.-Änderungsrate“ Steckplatz Max.-Meldealarm Min.-Meldealarm Echtzeitalarm Alarm bestätigt Bedienermeldng Sommerzeitumstellung geändert Elektronische Unterschrift CI/SM500F–DE... - Seite 17 Ausgelöst. Ereignis Stromversorgung ausgefallen Stromversorgung wiederhergestellt Chargensummenwert Maximalwert Minimalwert Durchschnittswert Sommerzeitumstellung geändert Überwachungsprotokoll-Symbole Stromversorgung ausgefallen Stromversorgung wiederhergestellt Änderung der Kalibrierung Änderung der Konfiguration Datei gelöscht Speichermedium eingelegt Speichermedium entfernt Archivmedium offline Archivmedium online Speichermedium voll Systemfehler/Komplett-Archivierung Sommerzeitumstellung geändert FTP-Anmeldung CI/SM500F–DE...
- Seite 18 Hinweise CI/SM500F–DE...
- Seite 19 CI/SM500F–DE...
- Seite 20 Inhalt und den Abbildungen vor. Mail: vertrieb.messtechnik- Vervielfältigung, Weitergabe an Dritte oder produkte@de.abb.com Verwendung des Inhalts, auch auszugsweise, ist ohne vorherige schriftliche Zustimmung durch ABB verboten. ABB Automation Products GmbH Copyright© 2016 ABB Process Automation Alle Rechte vorbehalten. Im Segelhof 5405 Baden-Dättwil...
