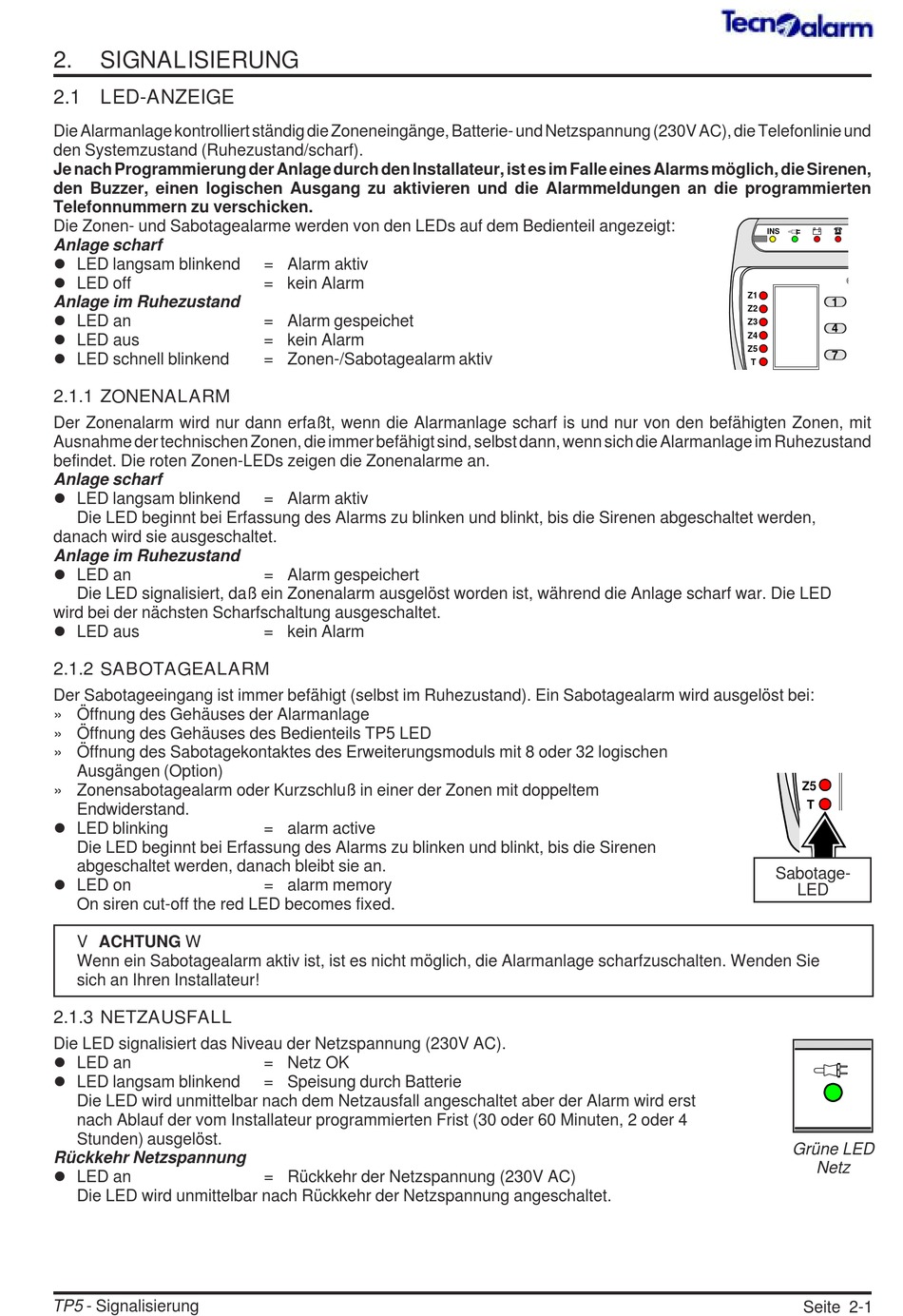

2.

SIGNALISIERUNG

2.1 LED-ANZEIGE
Die Alarmanlage kontrolliert ständig die Zoneneingänge, Batterie- und Netzspannung (230V AC), die Telefonlinie und
den Systemzustand (Ruhezustand/scharf).
Je nach Programmierung der Anlage durch den Installateur, ist es im Falle eines Alarms möglich, die Sirenen,
den Buzzer, einen logischen Ausgang zu aktivieren und die Alarmmeldungen an die programmierten
Telefonnummern zu verschicken.
Die Zonen- und Sabotagealarme werden von den LEDs auf dem Bedienteil angezeigt:
Anlage scharf
! LED langsam blinkend
! LED off
Anlage im Ruhezustand
! LED an
! LED aus
! LED schnell blinkend

2.1.1 ZONENALARM

Der Zonenalarm wird nur dann erfaßt, wenn die Alarmanlage scharf is und nur von den befähigten Zonen, mit
Ausnahme der technischen Zonen, die immer befähigt sind, selbst dann, wenn sich die Alarmanlage im Ruhezustand
befindet. Die roten Zonen-LEDs zeigen die Zonenalarme an.
Anlage scharf
! LED langsam blinkend
Die LED beginnt bei Erfassung des Alarms zu blinken und blinkt, bis die Sirenen abgeschaltet werden,
danach wird sie ausgeschaltet.
Anlage im Ruhezustand
! LED an
Die LED signalisiert, daß ein Zonenalarm ausgelöst worden ist, während die Anlage scharf war. Die LED
wird bei der nächsten Scharfschaltung ausgeschaltet.
! LED aus

2.1.2 SABOTAGEALARM

Der Sabotageeingang ist immer befähigt (selbst im Ruhezustand). Ein Sabotagealarm wird ausgelöst bei:
» Öffnung des Gehäuses der Alarmanlage
» Öffnung des Gehäuses des Bedienteils TP5 LED
» Öffnung des Sabotagekontaktes des Erweiterungsmoduls mit 8 oder 32 logischen
Ausgängen (Option)
» Zonensabotagealarm oder Kurzschluß in einer der Zonen mit doppeltem
Endwiderstand.
! LED blinking
Die LED beginnt bei Erfassung des Alarms zu blinken und blinkt, bis die Sirenen
abgeschaltet werden, danach bleibt sie an.
! LED on
On siren cut-off the red LED becomes fixed.
V ACHTUNG W
Wenn ein Sabotagealarm aktiv ist, ist es nicht möglich, die Alarmanlage scharfzuschalten. Wenden Sie
sich an Ihren Installateur!

2.1.3 NETZAUSFALL

Die LED signalisiert das Niveau der Netzspannung (230V AC).
! LED an
! LED langsam blinkend
Die LED wird unmittelbar nach dem Netzausfall angeschaltet aber der Alarm wird erst
nach Ablauf der vom Installateur programmierten Frist (30 oder 60 Minuten, 2 oder 4
Stunden) ausgelöst.
Rückkehr Netzspannung
! LED an
Die LED wird unmittelbar nach Rückkehr der Netzspannung angeschaltet.
TP5 - Signalisierung
= Alarm aktiv
= kein Alarm
= Alarm gespeichet
= kein Alarm
= Zonen-/Sabotagealarm aktiv
= Alarm aktiv
= Alarm gespeichert
= kein Alarm
= alarm active
= alarm memory
= Netz OK
= Speisung durch Batterie
= Rückkehr der Netzspannung (230V AC)
- +
INS
Z1
1
Z2
Z3
4
Z4
Z5
7
T
Z5
T
Sabotage-
LED
Grüne LED
Netz
Seite 2-1
