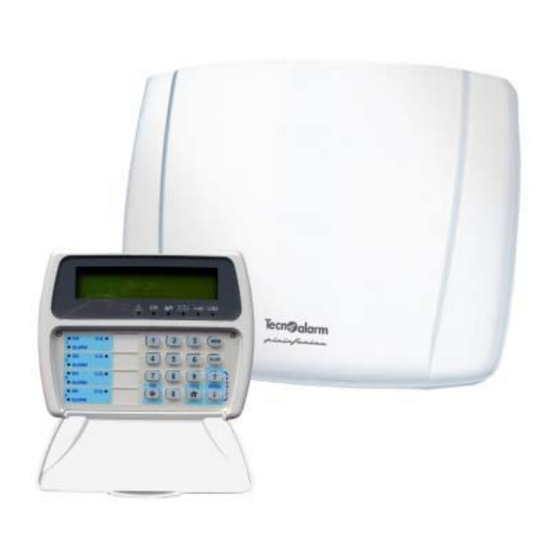

Wenn sie verreisen Lassen Sie die Notstromversorgung Ihrer Anlage regelmäßig überprüfen. Kontrollieren Sie ob alle Türen und Fenster geschlossen sind. Vergewissern Sie sich, dass Ihre Alarmanlage korrekt funktioniert und aktivieren Sie diese. Führen Sie einen Probealarm aus. Bedienerhandbuch TP4-20 GSM...
Schlüssel/Code LED (rot) ..............20 3.3.6 Netzspannungs LED (grün) .............20 Codeschloss TP SDN................21 3.4.1 LED 7 - OCG/Kontroll LED ..............21 3.4.2 LED 6 – Allgemeiner Alarm..............21 3.4.3 LED 5 – Komando LED..............22 3.4.4 LED 1, 2, 3, 4 – Partitionstatus ............22 Bedienerhandbuch TP4-20 GSM...
Seite 5
Zugang zum User Menü ..............43 4.2.2 Menü im User...................43 4.2.3 User Programm Menü..............44 4.2.4 Aktivierung und Deaktivierung der Fernbedienungen ......44 4.2.5 Uhr ....................45 4.2.6 Telefonkanäle A bis H..............45 Steuerung mit Bedienteil ............46 Errichtercode..................46 Mastercode ....................46 20 Usercode...................47 Bedienerhandbuch TP4-20 GSM...
Seite 6
Löschen der Speicher LED ..............58 5.17 Anzeige des Ereignisspeichers ............58 5.17.1 Abkürzungen für Telefonübertragung ..........59 5.18 Anzeige der GSM Feldstärke..............59 Steuerung mit elektr. Schlüssel und Fernbedienung....60 Bedienung mit elektronischen Schlüssel ...........60 6.1.1 Anzeigen ..................60 6.1.2 Scharf schalten eines Programmes ..........60 Bedienerhandbuch TP4-20 GSM...
Benutzercodes ( möglich für Code 1 bis • Einstellungen der Elektronischen Schlüssel 1 bis • Einstellungen der Funkhandsender 1 bis 16 • Deaktivierung der Erweiterungsmodule • Zugang zum Test – Menü • Aktivierung der Fernwartung Bedienerhandbuch TP4-20 GSM...
Aktivierung/Deaktivierung der Fernschaltung 1 und 2 es ist möglich diese über das Telefon zu schalten • Die Eröffnungsmeldung aufsprechen nur mit dem Mastercode möglich, diese Meldung wird vor allen Alarmrufen abgespielt und hat eine fixe Länge von 5 Sekunden Bedienerhandbuch TP4-20 GSM...
Wohnungsbereiche geschärft sind. 2.5 Aufbau Öffnen Sie nicht die Alarmzentrale. Dieser Fall löst einen Sabotagealarm aus. Die zugeordneten Sirenen werden aktiviert. Außerdem sind innerhalb des Gehäuses zugängliche Spannungsführende Teile die einen tödlichen Stromschlag verursachen können. Verständigen Sie Ihren Errichter. Bedienerhandbuch TP4-20 GSM...
LED leuchtet Alarmspeicher BUS LED LED aus Kein BUS LED leuchtet BUS in Ordnung Netzspannungs LED LED aus Kein Alarm LED blinkt Fehler LED leuchtet Alarmspeicher Batterie LED LED aus Kein Alarm LED blinkt Fehler LED leuchtet Alarmspeicher Bedienerhandbuch TP4-20 GSM...
Gerätesabotage an. Sie ist immer aktiv. Eine Anzeige erfolgt: • Eine Auslösung in der Sabotagelinie (Sabotageeingang ZT) • Ein Öffnen eines der Gerätegehäuse • Eine Liniensabotage (nur wenn DEOL programmiert wurde) • Ein Kurzschluss an einer Meldelinie Anlage scharf Bedienerhandbuch TP4-20 GSM...
Hysteriespeicher abgelegt. Wenn ein Funkgerät betroffen ist schauen Sie im Hystoriespeicher nach welches dieses ist. Displayanzeige außer LED Anzeige steht im Display das LOW BATTERY Modul welches es betrifft (im Klartext). Für genauere Angaben Control panel schauen Sie bitte in den Hystoriespeicher Bedienerhandbuch TP4-20 GSM...
10 Sekunden unterbrochen ist. Start- und Endzeit dieses Fehler wird im Ereignisspeicher abgelegt. Displayanzeige außer LED Anzeige steht im Display das Modul ! TROUBLE ! welches es betrifft (im Klartext). Für genauere Angaben schauen Sie GSM FAULT bitte in den Hystoriespeicher Bedienerhandbuch TP4-20 GSM...
Aktiver Alarm LED leuchtet Alarmspeicher Batterie Status LED LED aus Kein Alarm LED blinkt Aktiver Alarm LED leuchtet Alarmspeicher Linienalarm LED LED aus Kein Alarm LED blinkt Aktiver Alarm LED leuchtet Alarmspeicher Display Anzeige von Datum Uhrzeit Abdeckung Bedienerhandbuch TP4-20 GSM...
LED blinkt = Alarm, die LED blinkt solange wie die Sabotagealarmdauer programmiert ist. Die Aussen- und Innensirene werden aktiviert. Ist die Auslösung beendet bleibt sie leuchten • LED leuchtet = Alarmspeicher (Hystoriespeicher) Anlage unscharf • LED blinkt = Alarm, die LED blinkt solange wie die Bedienerhandbuch TP4-20 GSM...
Schaden zu vermeiden. In diesem Fall zeigt das Datum und die Uhrzeit keine gültigen Werte, diese sind nach Fehlerbehebung 01 - - - 00 neu zu programmieren um die ordnungsgemäße Funktion der Work. 00 : 01 Zeitgesteuerten Programmteile zu ermöglichen. Bedienerhandbuch TP4-20 GSM...
Die grüne Netzspannungs LED zeigt einen Netzspannungsfehler an. Sie ist immer aktiv. Die Auslösung dieses Alarms kann von 10 Minuten bis 9 Stunden und 50 Minuten verzögert werden. • LED aus = Fehler der Netzspannung • LED leuchtet = Netzspannung in Ordnung Bedienerhandbuch TP4-20 GSM...
Sabotage Alarm LED LED aus Kein Alarm LED blinkt Aktiver Alarm LED leuchtet Alarmspeicher Batterie Status LED LED aus Kein Alarm LED blinkt Aktiver Alarm LED leuchtet Alarmspeicher Netzspannungs LED LED aus Netzspannungsfehler Netzspannung in LED leuchtet Ordnung Abdeckung Bedienerhandbuch TP4-20 GSM...
LED leuchtet = Alarmspeicher (Hystoriespeicher) Anlage unscharf • LED blinkt = Alarm, die LED blinkt solange wie die Sabotagealarmdauer programmiert ist. Die Aussen- und Innensirene werden aktiviert. Ist die Auslösung beendet bleibt sie leuchten • LED leuchtet = Alarmspeicher (Hystoriespeicher) Bedienerhandbuch TP4-20 GSM...
Alarms kann von 10 Minuten bis 9 Stunden und 50 Minuten verzögert werden. • LED aus = Fehler der Netzspannung • LED leuchtet = Netzspannung in Ordnung Beide Ereignisse, das Fehlen und Herstellung der Netzspannung werden mit Datum und Uhrzeit im Hysteriespeicher abgelegt. Bedienerhandbuch TP4-20 GSM...
Eine fehlen des Überwachungssignals über die tolerierte Zeitspanne hinaus • Eine falsche Codeeingabe (mehr als 32 Ziffern ohne gültigen Code) • Das fehlen der Telefonleitung (länger als eine Minute) • Die Verbindung zum GSM – Modul fehlt (länger als 10 Sekunden) • Fehlen der Netzspannung Bedienerhandbuch TP4-20 GSM...
Fehler in der Telefonleitung • Störung des GSM Modull (Verbindungsfehler am Bus für mehr als 10 Sekunden) • Niedrige Batteriespannung (Zentrale: kleiner als 11V, Funkgeräte: kleiner als 2,7V) • Netzspannungsfehler Diese Ereignisse werden mit Datum und Uhrzeit im Hystoriespeicher abgelegt. Bedienerhandbuch TP4-20 GSM...
Um die LED rückzusetzten drücken Sie Alle LED Speicher verlöschen ACHTUNG Aktive Alarme werden durch das Rücksetzten der Speicher LED nicht gestoppt. Speicher LED für Sabotage und Störungen könne nicht vom Bediener rückgesetzt werden. Benachrichtigen Sie Ihren Errichter Bedienerhandbuch TP4-20 GSM...
(mit Zonenabschaltung) Unscharfschaltung aller - ACCESS - Alle Programm Master Programme LED blinken Viewing Anzeige des Ereignisspeichers Events 30 JAN 04 Rücksetzten des Alarmspeichers Work. 11 : 15 Blockierung der Telefonleitung Zugang zum Masterprogramm Menu Rem. ctrl Menü Bedienerhandbuch TP4-20 GSM...
Bedienteil zeigt Datum und Uhrzeit,geben Sie den Mastercode - ACCESS - ein, Master z. B.: 12345 Menu Im Display erscheint ACCSESS – Master Rem. ctrl Um in diese Menü zu gelangen und dort zu navigieren drücken Sie Um ein Untermenü zu aktivieren drücken Sie Bedienerhandbuch TP4-20 GSM...
Der aktuelle Status wird angezeigt Chime ] Gong in der Zone deaktiviert Ctrl panel Z 1 [ # ] [ # ] Gong in der Zon aktiviert Mögliche Kommandos Aktivierung der Gongfunktion Deaktivierung der Gongfunktion Bestätigung und Ende Bedienerhandbuch TP4-20 GSM...
Für jeden Timer könne Sie folgende Parameter programmieren • Aktion (z.B.: Scharfschaltung) • Attribute (Anzahl der Aktivitäten) • Programm (welches dem Timer zugeordnet ist) • Time (Zeitpunkt der Aktion) • Vorübergehendes Blockieren (die nächste Aktion wird nicht ausgeführt) Bedienerhandbuch TP4-20 GSM...
Seite 28
Bestätigung und Ende Timer 01 Time Zeit Jeder Timer kann einer Uhrzeit zugeordnet werden. Mögliche Kommandos Time Wählen Sie Einstellung die Sie ändern wollen 12 : 32 [hh:mm] 0...9 Geben Sie die Uhrzeit ein Bestätigung und Ende Bedienerhandbuch TP4-20 GSM...
Period 01 Jeder Periode kann eine Uhrzeit für den Start und Ende zugeordnet Hour beg. werden. Mögliche Kommandos Period 01 Wählen Sie Einstellung die Sie ändern wollen Hour end 0...9 Geben Sie die Uhrzeit ein Bestätigung und Ende Bedienerhandbuch TP4-20 GSM...
Amtsleitung (PABX) Telephone Sollte keine direkte Amtsleitung verfügbar sein, sondern nur über PABX eine Amtsleitungskennzahl, so kann diese hier programmiert werden. PABX Mögliche Kommandos Eine vorhande Nummer löschen 0...9 Eine Nummer eingeben DTMF Symbole einfügen Bedienerhandbuch TP4-20 GSM...
Telephone Folgende Parameter könne eingestellt werden: Mobile • Autoantwort • Notrufnummer (sollte die BUS Verbindung zur Zentrale gestört sein) • Übertragung einer Notfalls SMS (sollte die BUS Verbindung zur Zentrale gestört sein) • Notfall SMS Mögliche Kommandos Bedienerhandbuch TP4-20 GSM...
Completed Mögliche Kommandos Prozedur starten Bestätigung und Ende 4.1.16 Programmierung der Codes Menu Vom Master Programm Menü wählen Sie das Menü Codes Codes Dort könne Sie folgende Codes ändern • Mastercode • Benutzercode 1 bis 19 Bedienerhandbuch TP4-20 GSM...
Mögliche Kommandos Auswahl der Funktion Aktivierung der Funktion Deaktivierung der Funktion Bestätigung und Ende 4.1.18 Programmierung Benutzercode Codes Die Zentrale kann bis zu 20 Benutzercodes verwalten, die Länge des User codes Codes ist gleich wie der Mastercode. Bedienerhandbuch TP4-20 GSM...
Seite 34
• Befähigung für die ByPassfunktion Attribute • Befähigung den Code zu Benützen wenn ein Alarm ansteht • Befähigung des Bedrohungsalarm (bei Aktivierung kann durch die Verringerung der letzten Stelle um 1 eine Überfallsalarm ausgelöst werden. z.B.: Ein Bedienerhandbuch TP4-20 GSM...
Außerhalb dieser Zeit hat der Schlüssel keine Wirkung. Der aktuelle Status wird angezeigt Keys ] Attribut ist ausgeschalten Key 01 [ # ] Attribut ist eingeschalten Mögliche Kommandos Auswahl der Funktion Aktivierung der Funktion Desaktivierung der Funktion Bestätigung und Ende Programme Bedienerhandbuch TP4-20 GSM...
Seite 36
Anzeige zeigt „ Learning Waiting“ und am Schlüsselleser blinkt die dritte LED • Führen sie einen Schlüssel in den Schlüsselleser, der Code des Schlüssels wird in der Zentrale gespeichert. Danach erscheint in der Anzeige „Learning Complete“ und die gelbe Bedienerhandbuch TP4-20 GSM...
Acc. periods Der aktuelle Status wird angezeigt ] Attribut ist ausgeschalten Acc. periods [ # ] Attribut ist eingeschalten Period 01 [ # ] Mögliche Kommandos Auswahl der Funktion Aktivierung der Funktion Desaktivierung der Funktion Bestätigung und Ende Bedienerhandbuch TP4-20 GSM...
Seite 38
Die Funktion Fernschaltung kann einer Taste auf der Fernbedienung zugeordnet werden. Jede Fernbedienung kann nur einer Fernschaltung zugeordnet werden. Mögliche Kommandos Auswahl der Fernbedienung Zuordnung der Funktion Bestätigung und Ende Attribute • Bypass (ermöglicht den Bypass von Programmen) Bedienerhandbuch TP4-20 GSM...
Console 01 4 4 4 4 4 der Beschreibung einen Jedes Bedienteil kann individuell eingerichtet werden • Schnell Scharf schalten • Schnell Unscharf schalten • Panikalarm durch drücken der Pfeiltasten auf/runter gleichzeitig • Schnellschaltung der Fernschalter Der aktuelle Status wird angezeigt Bedienerhandbuch TP4-20 GSM...
Zu Beginn des Testes sehen Sie drei Striche in der Anzeige, wenn Sie nun einen Linie Auslösen erscheit diese in der Anzeige und der Summer ertönt für 2 Sekunden. Nach dem Test können Sie mit den Pfeiltasten alle Linien durch blättern Anzeige der ausgelösten Linien Bedienerhandbuch TP4-20 GSM...
Um diesen Test zu Unterbrechen drücken Sie die Taste: Unterbrechen und Ende 4.1.26 Anzeige der Firmeware Hier erscheint die Versionsnummer und Sprache der Software 4.1.27 Test der LED Alle LED sollten leuchten 4.1.28 GSM Test Hier erscheint die Versionsnummer und Sprache der Software des Bedienerhandbuch TP4-20 GSM...
Bestätigung der Programmierung und Ende Options Kommunikationsprotokol Protocol Ermöglicht die Auswahl von folgenden Optionen • Software • Ethernet Protocol ] Option ist ausgeschalten Software [ # ] Option ist eingeschalten Mögliche Kommandos Auswahl einer Option Bestätigung der Auswahl Bedienerhandbuch TP4-20 GSM...
(mit Zonenabschaltung) Unscharfschaltung aller Alle Programm - ACCESS - Master LED blinken Programme Viewing Anzeige des Ereignisspeichers Events 30 JAN 04 Rücksetzten des Alarmspeichers Work. 11 : 15 Blockierung der Telefonleitung Zugang zum Userprogramm Menu Rem. ctrl Menü Bedienerhandbuch TP4-20 GSM...
Auswählen der Fernbedienung 1 oder 2 Rem. ctrl Bestätigung Der aktuelle Status wird angezeigt Rem. ctrl 1 ] Fernbedienung deaktiviert Activation [ # ] Fernbedienung aktiviert Mögliche Kommandos Aktivierung der Fernbedienung Deaktivierung der Fernbedienung Bestätigung und Ende Bedienerhandbuch TP4-20 GSM...
Reservenummer ( max. 15 Ziffern) Channel A First number Telefonnummern Auswahl der Telefonnummer First number Wählen der Nummer 011555666677777 Bestätigung Mögliche Kommandos Die letzte Ziffer löschen 0...9 Eine Nummer eingeben DTMF Symbole einfügen Programmierung einer Wahlpause Bestätigung und Ende Bedienerhandbuch TP4-20 GSM...
Programm 4 Scharfschaltung aller Programme Alle Programm LED blinken (mit Zonenabschaltung) Unscharfschaltung aller - ACCESS - Alle Programm Master Programme LED blinken Viewing Anzeige des Ereignisspeichers Events 30 JAN 04 Rücksetzten des Alarmspeichers Work. 11 : 15 Bedienerhandbuch TP4-20 GSM...
Scharfschaltung aller Programme Alle Programm (mit Zonenabschaltung) LED blinken Unscharfschaltung aller Alle Programm - ACCESS - Master LED blinken Programme Viewing Anzeige des Ereignisspeichers Events 30 JAN 04 Rücksetzten des Alarmspeichers Work. 11 : 15 Blockierung der Telefonleitung Bedienerhandbuch TP4-20 GSM...
Ctrl panel Anzeigen des Ereignisspeichers Viewing Program 1 für Programm 1 Anzeigen des Ereignisspeichers Viewing Program 2 für Programm 2 Anzeigen des Ereignisspeichers Viewing Program 3 für Programm 3 Anzeigen des Ereignisspeichers Viewing Program 4 für Programm 4 Bedienerhandbuch TP4-20 GSM...
Bevor sie Ihre Alarmanlage schärfen, sollten Sie den Systemzustand None kontrollieren: OPEN ZONES Danach werde im 2 Sekunden Anstand alle offenen Zonen Zone 2 angezeigt. ACHTUNG Sollten sie trotz offener Linien die Anlage schärfen so wird sofort ein Alarm ausgelöst. Bedienerhandbuch TP4-20 GSM...
Es ist natürlich möglich, dass ein defekter Melder die Ursache für die offene Linie ist. Um diese Linien zu sperren drücken Sie: Die betroffenen Linien werden nur für diese eine Scharfschaltung gesperrt. ACHTUNG Sollten sie trotz offener Linien die Anlage schärfen so wird sofort ein Alarm ausgelöst. Bedienerhandbuch TP4-20 GSM...
Arming Program x einfach die Nummerntaste. Um die Programme 1 und 2 zu schärfen drücken Sie: Sonst ist alles wie wenn man den Mastercode verwendet 5.8.1 Komplett Scharf schalten Nachdem der Mastercode zum schärfen eingeben wurde, stehen Bedienerhandbuch TP4-20 GSM...
Die zugehörige LED leuchtet und „Arming Ctrl panel OK“ erscheint in der Anzeige. 5.8.4 Automatisches Scharf schalten Arming Es ist möglich die Alarmanlage automatisch scharf schalten zu automatic lassen. Dafür stehen 4 Zeituhren zur Verfügung. Warnung vor automatische Scharfschaltung Bedienerhandbuch TP4-20 GSM...
Während eine Störung, kann die Alarmanlage nicht scharfgeschalten LOW BATTERY werden. Sollten sie es trotzdem versuchen erscheint die Anzeige ARM ! DENIED ! Wenn der Grund für die Störung beseitig wurde, kann die Anlage wieder normal bedient werden. Bedienerhandbuch TP4-20 GSM...
- ACCESS - Usercode ein: User 01 11111 Innerhalb der nächsten 10 Sekunden können Sie die Programme die unscharf geschalten werden sollen auswählen. Dazu drücken sie einfach die Zifferntaste. Um die Programme 1 und 2 zu entschärfen drücken Sie: Bedienerhandbuch TP4-20 GSM...
Programm 1 (LED06) Für alle Programme die Sie entschärfen wollen wiederholen Sie dies Prozedur 5.11.4 Unscharf schalten mittels Schlüssellinie Die Alarmanlage kann über eine Linie die als Schlüsselline definiert wurde, entschärft werden 5.11.5 Automatisches Unscharf schalten Bedienerhandbuch TP4-20 GSM...
Im Display erscheinen im Abstand von 2 Sekunden alle offenen Linien. 5.15 Abbrechen einer Telefonübertragung 5.15.1 Manuelles abbrechen einer Telefonübertragung Abort telephone? Während eine Telefonübermittlung kann diese sofort unterbrochen * NO # YES werden, in dem man einen gültigen Code eingibt (Mastercode oder Bedienerhandbuch TP4-20 GSM...
Dieser Reset des Alarmspeichers stoppt keinen aktiven Alarm. Die Anzeige für einen Sabotagealarm kann nur vom Errichter gelöscht werden. 5.17 Anzeige des Ereignisspeichers Viewing Im Ereignisspeicher werden alle Aktionen der Alarmanlage mit Events geschrieben. Um diese Ereignisse zu sehen drücken Sie: Bedienerhandbuch TP4-20 GSM...
Inder zweiten Zeile des Displays wird abwechselnd der Mobilfunkanbieter und die Feldstärke angezeigt (A1, ONE, usw.. Feldstärke: 1 Stern : Signal zu schwach 2 Sterne : Signal gerade ausreichend 3 Sterne : Signal ausreichend 4 Sterne : Signal gut 5 Sterne : Signal optimal Bedienerhandbuch TP4-20 GSM...
Führen Sie den Schlüssel in den Leser ein. Das erste Programm dem dieser Schlüssel zugeordnet ist blinkt für 3 Sekunden schnell. Danach blinkt die zugehörige Sekunden langsam und Zonen Sperrzeit startet. Diese dauert 10 Sekunden, entfernen Sie nun den Schlüssel. Bedienerhandbuch TP4-20 GSM...
Seite 61
Wenn Sie ein Programm schärfen, dass offene Zonen enthält, wird sofort ein Alarm ausgelöst. Ausgehzeit Sollten Sie ein Programm mit verzögerten Linien schärfen so blinkt die LED während der Ausgehzeit und leuchtet dannach, bei Programmen ohne Ausgehzeit leuchtet die zughörige LED sofort. Bedienerhandbuch TP4-20 GSM...
