3.
Réglage du relais sur NO/NC
3.1. Par défaut, le détecteur est réglé sur NO. Pour le faire
passer sur NC, procéder par étape comme suit.
3.2. Dévisser les deux vis en face arrière du détecteur (Fig. 3),
puis retirer le couvercle.

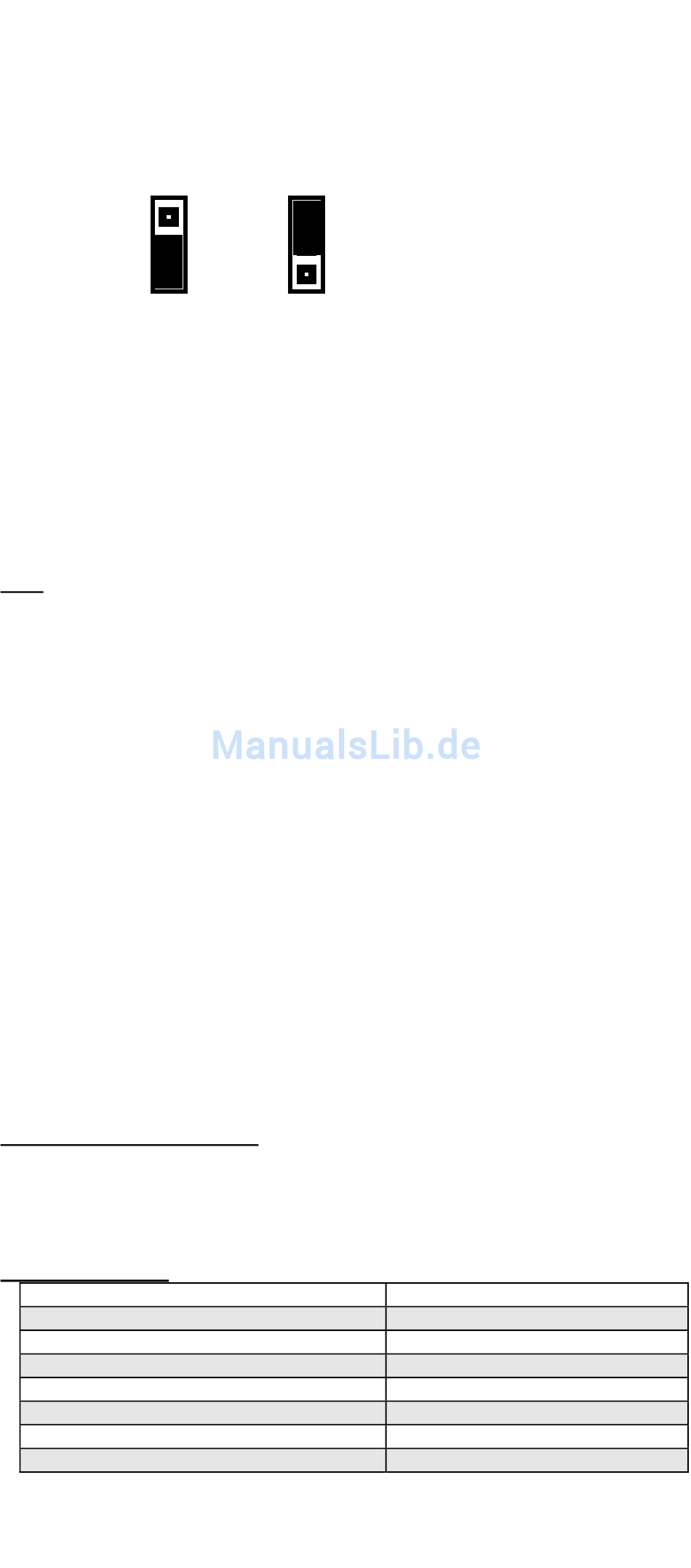

3.3. Un strap enfichable est visible sur la platine. Permuter le
cavalier.
Réglage NO
4.
Installation du détecteur
4.1. Deux traits, l'un court et l'autre long, sont disponibles sur la
face extérieure de l'embase.
4.2. Faire coïncider le trait sur le détecteur avec le trait court de
l'embase.
4.3. En pressant légèrement le détecteur contre l'embase, faire
pivoter le détecteur dans le sens des aiguilles d'une
montre jusqu'à ce que le trait sur le détecteur coïncide
avec celui de l'embase.
Test
1.
60 secondes après le branchement correct du détecteur à
l'alimentation électrique, une DEL rouge sur le détecteur clignote
toutes les 4 à 6 secondes. Si la DEL ne clignote pas, le câblage
du détecteur est incorrect ou le détecteur est défectueux.
2.
Tester le détecteur en l'exposant à un courant d'air chaud de
65 C à 80 C.
2.1. Allumer un sèche-cheveux, puis attendre jusqu'à ce qu'un
courant d'air chaud stable se soit formé.
2.2. Maintenir ensuite le courant d'air au niveau du détecteur, à
faible distance de ce dernier. L'alarme se déclenche dans
les 30 secondes.
2.3. Retirer immédiatement le sèche-cheveux et vérifier que les
DEL rouges soient allumées en permanence.
2.4. Si le détecteur ne déclenche pas d'alarme dans les
premières 30 secondes du test, la sensibilité réglée n'est
pas suffisante. Dans ce cas, le retourner au vendeur.
2.5. Réinitialiser le détecteur de fumée par la centrale. Annulez
l'attention sur le détecteur. Séparer le détecteur de
l'embase et après quelques secondes remettez le sur
l'embase.
Remis en état le détecteur
Le détecteur doit être remis en état après une alarme. Vous pouvez
faire ça par la centrale et annulez l'attention sur le détecteur. Où vous
séparez le détecteur de l'embase et apèrs quelques secondes
remettez le sur l'embase.
Fiche technique
Tension de fonctionnement
Courant de repos
Courant maxi. en cas d'alarme
Durée de démarrage
Charge limite du relais
Section maxi. de fil
Poids
Dimensions
Sous réserve de modifications techniques
NC
NO
Réglage NC
NC
NO
10 - 15 V c.c.
55 µA
50 mA
60 secondes
1 A maxi. à 30 V c.c.
2,5 mm
142 g
Ø 98 mm, hauteur 46 mm
8
