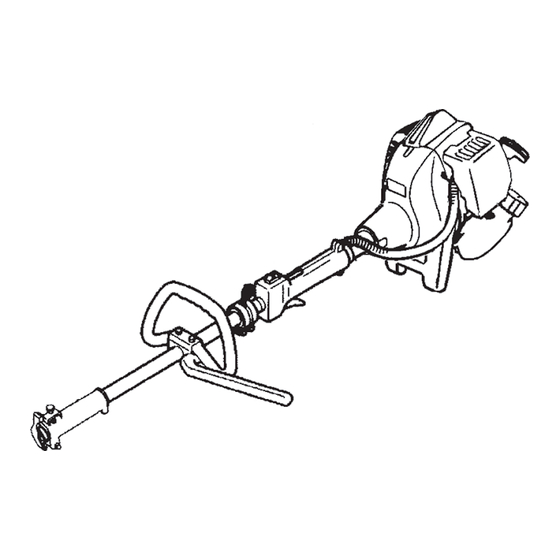

- Seite 1 Multifunkční střihač Multi-Task Tool Çok amaçlı araç Multifunktionsgerät Εργαλείο πολλαπλών εργασιών Masina multifunctionala Večnamenska kosilnica Narzędzie wielofunkcyjne Мультитри мер Multifunkciós tartozékok SF-PH230S / SF-PH270S / SF-PH270PFS Read the manual carefully before operating this machine. Lesen Sie vor der Verwendung diese Anleitung sorgfältig durch. Διαβάστε...
- Seite 2 0.6 mm...
-
Seite 3: Inhaltsverzeichnis
MEANINGS OF SYMBOLS NOTE: Some units do not carry them. Symbols WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. It is important that you read, fully understand and observe the following safety precautions and warnings. Careless or improper use of the unit may cause serious or fatal injury. -
Seite 4: What Is What
WHAT IS WHAT Since this manual covers several models, there may be some diff erence between pictures and your unit. Use the instructions that apply to your unit. 1. Fuel cap 2. Throttle trigger 3. Starter handle 4. Drive shaft tube 5. -
Seite 5: Warnings And Safety Instructions
○ Keep others away when making carburetor adjustments. WARNINGS AND SAFETY INSTRUCTIONS ○ Use only genuine Tanaka replacement parts as recommended by the manufacturer. Operator safety ○ Always wear a safety face shield or goggles. Transport and storage ○ Always wear heavy, long pants, boots and gloves. Do not wear ○... -
Seite 6: Specifications
SPECIFICATIONS Model SF-PH230S SF-PH270S SF-PH270PFS Engine Size (ml) 26.9 CHAMPION RCJ8Y or CJ8Y CHAMPION RCJ8Y or CJ8Y CHAMPION RCJ8 or Spark Plug or equivalent or equivalent equivalent Fuel Tank Capacity (l) 0.43 0.67 0.67 Dry Weight (kg) Sound pressure level LpA (dB (A)) 97.5 (EN27917) -
Seite 7: Assembly Procedures
Pull recoil starter briskly, taking care to keep the handle in your ASSEMBLY PROCEDURES grasp and not allowing it to snap back. When you hear the engine want to start, return choke lever to RUN Installation of attachment position (open). Then pull recoil starter briskly again. Join the attachment in place of it. - Seite 8 Clean the air fi lter daily or more often if working in exceptionally dusty Monthly maintenance areas. ○ Rinse the fuel tank with gasoline. ○ Clean the exterior of the carburetor and the space around it. Cleaning the air fi lter ○...
- Seite 9 SYMBOLBEDEUTUNGEN HINWEIS: Nicht alle Geräte sind mit diesen Symbolen versehen. Symbole WARNUNG Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen. Es ist wichtig, dass Sie sich mit den nachfolgenden Vorsichtsmaßnahmen und Warnungen vertraut machen und diese befolgen.
-
Seite 10: Teilebezeichnungen
TEILEBEZEICHNUNGEN Da dieses Handbuch für mehrere Modelle gilt, können die Abbildungen gegebenenfalls Ihrem Gerät abweichen. Verwenden Sie die für Ihr Gerät geltenden Anweisungen. 1. Benzintank 2. Gashebel 3. Startgriff 4. Antriebswellenrohr 5. Griff 6. Tragegurtöse 7. Zündschalter 8. Tragegurt 9. Gashebelsperre 10. -
Seite 11: Warn- Und Sicherheitshinweise
○ Gerät und Kraftstoff an einem Ort lagern, wo Kraftstoff dämpfe WARN- UND SICHERHEITSHINWEISE nicht mit Funken oder off enen Flammen von Wassererhitzern, Elektromotoren oder elektrischen Schaltern, Öfen usw. in Bedienersicherheit Berührung kommen können. ○ Immer einen Gesichtsschutz bzw. eine Schutzbrille tragen. ○... -
Seite 12: Technische Daten
TECHNISCHE DATEN Modell SF-PH230S SF-PH270S SF-PH270PFS Motorgröße (ml) 26,9 CHAMPION RCJ8Y oder CHAMPION RCJ8Y oder CHAMPION RCJ8 oder Zündkerze CJ8Y oder gleichwertig CJ8Y oder gleichwertig gleichwertig Kraftstoff tankvolumen 0,43 0,67 0,67 Trockengewicht (kg) Schalldruckpegel LpA (dB (A)) 97,5 (EN27917) Schallleistungspegel LwA (dB (A)) HINWEIS Die entsprechenden Geräusch-/Vibrationspegel werden als zeitgewichtete Energiesumme für Geräusch-/Vibrationspegel unter... -
Seite 13: Zusammenbau
Vor dem Betanken des Geräts den Bereich um den Tankdeckel gut ZUSAMMENBAU säubern, damit kein Schmutz in den Tank gerät. Den Behälter vor dem Betanken schütteln, um Öl und Kraftstoff gut zu mischen. Montage der Scheidvorrichtung Starten (Abb. 4, 5) Bringen Sie die Schneidvorrichtung an der vorgesehenen Stelle VORSICHT 2. - Seite 14 Wenn die Leerlaufdrehzahl nicht so eingestellt werden kann, Justierung vornehmen. Der korrekte Abstand beträgt 0,6 mm. Die dass sich das Schneidwerkzeug nicht mitdreht, Ihren Tanaka- Zündkerze ist nach ungefähr 100 Betriebsstunden bzw. bei starkem Fachhändler aufsuchen. Verschleiß der Elektroden auszutauschen. HINWEIS HINWEIS ○...
- Seite 15 EΠΕΞΗΓΗΣΗ ΣΥΜΒΟΛΩΝ ΣΗΜΕΙΩΣΗ: Δεν υπάρχουν σε ορισμένες συσκευές. Σύμβολα ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα παρακάτω δείχνουν τα σύμβολα που χρησιμοποιούνται στο μηχάνημα. Βεβαιωθείτε ότι κατανοείτε τη σημασίας τους πριν τη χρήση. Είναι σημαντικό να διαβάσετε, να κατανοήσετε πλήρως και να τηρείτε τις ακόλουθες υποδείξεις ασφάλειας...
- Seite 16 ΤΙ ΕΙΝΑΙ ΤΙ Kαθώς αυτό το εγχειρίδιο καλύπτει παραπάνω από ένα μοντέλα, μπορεί να υπάρχουν κάποιες διαφορές ανάμεσα στις εικόνες και στη συσκευή σας. Χρησιμοποιείστε τις οδηγίες που αντιστοιχούν στη συσκευή σας. 1. Καπάκι καυσίμου 2. Σκανδάλη γκαζιού 3. Χερούλι εκκίνησης 4.
-
Seite 17: Προειδοποιησεισ Και Υποδειξεισ Ασφαλειασ
○ Σκουπίστε όλες τις κηλίδες καυσίμου πριν την εκκίνηση του ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΥΠΟΔΕΙΞΕΙΣ κινητήρα. ΑΣΦΑΛΕΙΑΣ ○ Μετακινηθείτε τουλάχιστον 3 μέτρα μακριά από την περιοχή τροφοδοσίας καυσίμου πριν την εκκίνηση του κινητήρα. Ασφάλεια χρήστη ○ Σταματήστε τον κινητήρα πριν την αφαίρεση του καπακιού ○... -
Seite 18: Τεχνικα Χαρακτηριστικα
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Moντέλο SF-PH230S SF-PH270S SF-PH270PFS Μέγεθος κινητήρα 26,9 (ml) CHAMPION RCJ8Y ή CJ8Y CHAMPION RCJ8Y ή CJ8Y CHAMPION RCJ8 ή Μπουζί ή αντίστοιχο ή αντίστοιχο αντίστοιχο Χωρητικότητα δεξαμενής καυσίμου 0,43 0,67 0,67 Καθαρό βάρος (kg) Επίπεδο ηχητικής πίεσης 97,5 LpA (dB (A)) (EN27917) Μέγιστη... -
Seite 19: Διαδικασιεσ Συναρμολογησησ
Πριν τον ανεφοδιασμό, καθαρίστε καλά το καπάκι της δεξαμενής ΔΙΑΔΙΚΑΣΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ για να εξασφαλίσετε ότι δεν θα πέσουν βρωμιές στη δεξαμενή. Εξασφαλίστε ότι το καύσιμο είναι καλά αναμιγμένο, κουνώντας το δοχείο, πριν την παροχή καυσίμου. Εγκατάσταση του εξαρτήματος Συνδέστε το εξάρτημα στη θέση του. Ξεκινώντας... - Seite 20 Αν το εξάρτημα κοπής περιστρέφεται ακόμα μετά τη ρύθμιση Αυτοί οι παράγοντες δημιουργούν επικαθήσεις στα ηλεκτρόδια του ταχύτητας του ρελαντί, επικοινωνήστε με τον εμπορικό μπουζί και μπορεί να προκαλέσουν δυσλειτουργία και δυσκολίες αντιπρόσωπο της Tanaka. εκκίνησης. Αν ο κινητήρας έχει μικρή ισχύ, δυσκολεύεται να...
-
Seite 21: Znaczenie Symboli
ZNACZENIE SYMBOLI UWAGA: Niektóre urządzenia ich nie mają. Symbole OSTRZEŻENIE Następujące oznaczenia to symbole używane w instrukcji obsługi maszyny. Upewnij się, że rozumiesz ich znaczenie zanim użyjesz narzędzia. Istotne jest przeczytanie, pełne zrozumienie i przestrzeganie poniższych środków bezpieczeństwa i ostrzeżeń. Nieostrożne lub niewłaściwe używanie urządzenia może spowodować poważne obrażenia lub śmierć. -
Seite 22: Zasadnicze Podzespoły Urządzenia
ZASADNICZE PODZESPOŁY URZĄDZENIA Niniejsza instrukcja dotyczy kilku modeli, mogą więc występować pewne różnice pomiędzy ilustracjami, a rzeczywistym wyglądem urządzenia posiadanego przez użytkownika. Należy stosować się do zaleceń dotyczących posiadanego urządzenia. 1. Korek paliwa 2. Wyzwalacz przepustnicy 3. Uchwyt startera 4. Obudowa wału napędowego 5. -
Seite 23: Ostrzeżenie I Instrukcje Bezpieczeństwa
○ Opróżnić zbiornik paliwa przed składowaniem urządzenia / OSTRZEŻENIE I INSTRUKCJE maszyny. Zaleca się opróżnienie zbiornika paliwa po każdym BEZPIECZEŃSTWA używaniu urządzenia. Jeśli paliwo pozostaje w zbiorniku, przechowywać urządzenie w taki sposób, aby paliwo nie Bezpieczeństwo operatora wyciekło. ○ Należy zawsze nosić osłonę twarzy lub gogle. ○... -
Seite 24: Specyfikacje
SPECYFIKACJE Model SF-PH230S SF-PH270S SF-PH270PFS Parametry silnika (ml) 26,9 CHAMPION RCJ8Y lub CHAMPION RCJ8Y lub CHAMPION RCJ8 lub Świeca zapłonowa CJ8Y lub równoważna CJ8Y lub równoważna równoważna Pojemność zbiornika 0,43 0,67 0,67 paliwa (l) Ciężar na sucho (kg) Poziom ciśnienia dźwięku 97,5 LpA (dB (A)) -
Seite 25: Procedury Montażu
Uruchomienie (Rys. 4, 5) PROCEDURY MONTAŻU OSTROŻNIE Przed uruchomieniem należy upewnić się, że akcesorium tnące Instalacja akcesoriów nie dotyka żadnych przedmiotów. Włożyć akcesorium tnące na jego miejsce. Ustawić przełącznik zapłonu (5) w pozycji włączenia (ON). 2. Upewnić się, że kołek blokujący (1) ściśle pasuje do otworu (2) (Rys. - Seite 26 Tłumik (Rys. 11) ○ Niektóre modele sprzedawane w regionach, w których Co 100 godzin pracy należy zdjąć tłumik i wyczyścić z jakichkolwiek wymagana jest ścisła regulacja emisji spalin, nie mają regulacji gaźnika na wysoka i niską prędkość. Takie regulacje mogą zabrudzeń, które zgromadziły się...
-
Seite 27: A Szimbólumok Jelentése
A SZIMBÓLUMOK JELENTÉSE MEGJEGYZÉS: Néhány egység nem rendelkezik velük. Szimbólumok FIGYELMEZTETÉS Az alábbiakban a géphez alkalmazott jelölések vannak felsorolva. A gép használata előtt feltétlenül ismerje meg ezeket a jelöléseket. Fontos, hogy elolvassa, teljesen megértse és megfi gyelje a következő elővigyázatosságokat és fi... - Seite 28 MI MICSODA Mivel a jelen kézikönyv számos modellnek a leírását tartalmazza, ezért a kézikönyvben ábrázolt képek eltérhetnek az Ön egységétől. Csak az Ön egységére vonatkozó utasításokat vegye fi gyelembe! 1. Tanksapka 2. Gázadagoló kar 3. Indító kar 4. Kardántengely cső 5.
-
Seite 29: Figyelmeztetések És Biztonsági Óvintézkedések
○ Az egységet/gépet és üzemanyagot olyan helyen tárolja, ahol FIGYELMEZTETÉSEK ÉS BIZTONSÁGI az üzemanyaggőzzel szikra és nyílt láng nem érintkezhet, ÓVINTÉZKEDÉSEK mely például bojlerből, elektromos motorból vagy indítóból, kandallóból, stb. származhat. Gépkezelő biztonsága VIGYÁZAT ○ Mindig viseljen munkavédelmi maszkot vagy szemüveget. üzemanyag robbanékony, gyúlékony... -
Seite 30: Műszaki Adatok
MŰSZAKI ADATOK Típus SF-PH230S SF-PH270S SF-PH270PFS Motorméret (ml) 26,9 CHAMPION RCJ8Y, CJ8Y CHAMPION RCJ8Y, CJ8Y CHAMPION RCJ8 vagy Gyújtógyertyák vagy ezekkel egyenértékű vagy ezekkel egyenértékű ezekkel egyenértékű Üzemanyagtank 0,43 0,67 0,67 térfogata (l) Tömeg (kg) Hangnyomás szint LpA dB(A) 97,5 (EN27917) Hangerő... -
Seite 31: Összeszerelési Eljárások
Állítsa az gyújtáskapcsolót (5) ON (BE) pozícióba. (4. ábra) ÖSSZESZERELÉSI ELJÁRÁSOK * Nyomja meg néhányszor az üzemanyag-adagolót (8), hogy az üzemanyag átfolyjon az adagolón vagy a visszavezető csövön. (Ha van) (5. ábra) A szerelvény felszerelése 2. Ha a biztonsági kapcsoló (6) (ha van) le van nyomva, húzza meg Illessze a helyére a szerelvényt. - Seite 32 Olyan modellek esetében, melyek alacsony és magas sebességű Minden 100 óra használat után, vagy évente egyszer (gyakrabban, karburátor beállítással rendelkeznek; a karburátorokat a gyárban ha a körülmények megkövetelik) tisztítsa meg a hűtőbordákat és a beállítják. A kisebb teljesítmény beállításokat a klíma, a tengerszint motor külső...
-
Seite 33: Význam Symbolů
VÝZNAM SYMBOLŮ POZNÁMKA: Některé jednotky jimi nejsou označeny. Symboly VAROVÁNÍ Následující text obsahuje symboly, které jsou použity na zařízení. Ujistěte se, že rozumíte jejich obsahu před tím, než začnete zařízení používat. Je důležité, abyste četli a plně pochopili následující bezpečnostní upozornění a varování. Neopatrné používání... -
Seite 34: Co Je Co
CO JE CO Protože se tento manuál vztahuje na několik modelů, mohou existovat menší rozdíly mezi obrázky a vaším zařízením. Použijte pokyny, které platí pro vaše zařízení. 1. Víčko palivové nádrže 2. Ovladač přívodu paliva 3. Startovací páčka 4. Manžeta hřídele 5. -
Seite 35: Varování A Bezpečnostní Pokyny
Bezpečnost při údržbě VAROVÁNÍ A BEZPEČNOSTNÍ POKYNY ○ Zařízení/přístroj udržujte podle stanovených doporučení. ○ S výjimkou seřizování karburátoru vyjměte před každou údržbou Bezpečnost obsluhy svíčky. ○ Vždy noste ochranný štít nebo brýle. ○ Při provádění úprav karburátoru pracujte mimo blízkost dalších ○... -
Seite 36: Specifikace
SPECIFIKACE Model SF-PH230S SF-PH270S SF-PH270PFS Objem motoru (ml) 26,9 CHAMPION RCJ8Y nebo CHAMPION RCJ8Y nebo CHAMPION RCJ8 nebo Svíčka CJ8Y nebo ekvivalent CJ8Y nebo ekvivalent ekvivalent Kapacita palivové 0,43 0,67 0,67 nádrže (l) Suchá hmotnost (kg) Hladina akustického tlaku 97,5 LpA (dB (A)) (EN27917) Hladina akustického... -
Seite 37: Montážní Postupy
2. Se stisknutou pojistkou (6) (pokud existuje), zatáhněte za MONTÁŽNÍ POSTUPY ovladač přívodu paliva a stlačte palivovou pojistku (7), poté pomalu uvolněte nejprve ovladač přívodu paliva a pak pojistku. To automaticky klapku zajistí ve startovací poloze. Instalace agregátu. 3. Nastavte páčku sytiče do polohy CLOSED (zavřeno) (9). Připojte agregát na příslušné... - Seite 38 Vzduchový fi ltr (Obr. 8) Denní údržba Vzduchový fi ltr musí být očištěný od prachu a nečistot, aby se ○ Vyčistěte zevnějšek agregátu. předešlo: ○ Zkontrolujte, zda popruh není poškozen. ○ Selhání karburátoru ○ Zkontrolujte dostatečné utažení matic a šroubů. ○...
- Seite 39 SEMBOLLERİN ANLAMLARI NOT: Bazı ünitelerde bu semboller yoktur. Semboller UYARI Aşağıda, bu alet için kullanılan simgeler gösterilmiştir. Aleti kullanmadan önce bu simgelerin ne anlama geldiğini anladığınızdan emin olun. Aşağıdaki emniyet ikaz ve uyarılarını okumanız, iyice anlamanız ve uygulamanız önemlidir. Ünitenin dikkatsiz veya hatalı...
- Seite 40 TANIMLAR Bu kullanım kılavuzu birkaç modeli kapsadığı için, resimler ile cihazınız arasında bazı farklar olabilir. Cihazınız için geçerli olan talimatları kullanın. 1. Yakıt kapağı 2. Gaz tetiği 3. Marş düzeneği kolu 4. Tahrik mili borusu 5. Tutamak 6. Süspansiyon deliği 7.
-
Seite 41: Uyarilar Ve Güvenli̇k Tali̇matlari
○ Makineyi/üniteyi ve yakıtı, şofbenlerden, elektrikli motorlardan UYARILAR VE GÜVENLİK TALİMATLARI veya şalterlerden, fırınlardan, vb. çıkan alev veya kıvılcımların yakıt buharlarına ulaşamayacağı bir yerde saklayın. Kullanıcı güvenliği ○ Daima yüz koruyucu maske veya emniyet gözlüğü kullanın. UYARI ○ Daima kalın kumaştan yapılmış uzun pantolon ve bot giyin; Yakıt kolayca alev alabilir, patlayabilir veya buharı... - Seite 42 SPESİFİKASYONLAR Model SF-PH230S SF-PH270S SF-PH270PFS Motor Büyüklüğü (ml) 26,9 CHAMPION RCJ8Y veya CHAMPION RCJ8Y veya CHAMPION RCJ8 veya Buji CJ8Y veya eşdeğeri CJ8Y veya eşdeğeri eşdeğeri Yakıt Deposu 0,43 0,67 0,67 Kapasitesi (l) Boş Ağırlık (kg) Ses basıncı seviyesi LpA (dB (A)) 97,5 (EN27917) Ses gücü...
-
Seite 43: Montaj İşlemleri̇
2. Emniyet tetiği (6) basılı olarak (bu donanıma sahipse), gaz tetiğini MONTAJ İŞLEMLERİ çekin ve gaz kilidini (7) itin, daha sonra sırasıyla gaz tetiğini ve emniyet tetiğini yavaşça bırakın. Bu, gaz kelebeğini başlatma konumunda kilitler. Donanımın takılması 3. Jikle kolunu CLOSED (kapalı) konuma (9) getirin. (Şekil 5) Donanımı... - Seite 44 Haftalık bakım ○ Karbüratör arızası ○ Marş motorunu, kordonu ve geri döndürme yayını kontrol edin. ○ Çalıştırma problemleri ○ Motor gücünün düşmesi ○ Bujinin dış kısmını temizleyin. ○ Motor parçalarının gereksiz yere aşınması ○ Çıkarın ve elektrod boşluğunu kontrol edin. Tırnak açıklığını 0,6 mm’ye ayarlayın veya bujiyi değiştirin.
- Seite 45 SENSUL SIMBOLURILOR NOTĂ: Unele unităţi nu le prezintă. Simboluri AVERTISMENT În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnifi caţia acestora. Este foarte important să citiţi, să înţelegeţi pe deplin și să respectaţi următoarele măsuri de precauţie și avertismente.
-
Seite 46: Ce Și Ce Este
CE ȘI CE ESTE Întrucît prezentul manual acoperă mai multe modele, pot exista unele diferenţe între fotografi e și aparatul dumneavoastră. Utilizaţi instrucţiunile care sunt aplicabile aparatului dumneavoastră. 1. Bușonul rezervorului de carburant 2. Maneta de acceleraţie 3. Demaror 4. Tijă de transmisie 5. -
Seite 47: Avertismente Și Instrucţiuni De Siguranţă
○ Goliţi rezervorul de carburant înainte de a depozita dispozitivul/ AVERTISMENTE ȘI INSTRUCŢIUNI DE aparatul. Se recomandă golirea de carburant după fi ecare SIGURANŢĂ utilizare. Dacă se lasă carburant în rezervor, depozitaţi aparatul în așa fel încît carburantul să nu curgă. Siguranţa operatorului ○... -
Seite 48: Specificatii
SPECIFICATII Model SF-PH230S SF-PH270S SF-PH270PFS Capacitatea motorului 26,9 (ml) CHAMPION RCJ8Y sau CHAMPION RCJ8Y sau CHAMPION RCJ8 sau Bujie CJ8Y sau echivalent CJ8Y sau echivalent echivalent Capacitatea rezervorului de 0,43 0,67 0,67 carburant (l) Greutate uscată (kg) Nivel presiune sunet LpA (dB (A)) 97,5 (EN27917) -
Seite 49: Proceduri De Asamblare
Demarare (Fig. 4, 5) PROCEDURI DE ASAMBLARE ATENŢIE Înainte de a începe cositul, asiguraţi-vă că dispozitivul de tăiere Montarea dispozitivului nu atinge nimic, Fixaţi dispozitivul la locul acestuia. Seta comutatorul de igniţie (5) în poziţia ON (deschis). 2. Asiguraţi-vă că pintenul de blocare (1) se potrivește în orifi ciul de (Fig. - Seite 50 NOTĂ Tobă (Fig. 11) ○ În gol, rpm standard este 2500–3000 rpm. Demontaţi toba și curăţaţi excesul de carbon din orifi ciul de evacuare ○ Unele modele comercializate în zone cu norme stricte privind sau ţeava de eșapament după fi ecare 100 ore de exploatare. emisiile nu deţin opţiunea de reglare a vitezei mărite și reduse a carburatorului.
-
Seite 51: Pomen Simbolov
POMEN SIMBOLOV POMNI: Simboli niso označeni na vseh enotah. Simboli OPOZORILO V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete. Pomembno: uporabnik mora natančno prebrati in upoštevati varnostne ukrepe in opozorila ter se posvetovati o vseh morebitnih dvomih v zvezi z varnostjo. Z nepravilno in neprevidno uporabo enote ustvarite nevarnost resnih in celo usodnih telesnih poškodb. -
Seite 52: Opis Delov
OPIS DELOV Ker priročnik pokriva nekoliko modelov, lahko obstajajo razlike med Sl.mi in vašo enoto. Uporabite navodila, ki se nanašajo na vašo enoto. 1. Pokrov posode za gorivo 2. Sprožilec dušilke 3. Ročica zaganjača 4. Cev pogonske grede 5. Ročaj 6. -
Seite 53: Opozorila In Varnostna Navodila
Varnost pri vzdrževanju OPOZORILA IN VARNOSTNA NAVODILA ○ Enoto/stroj vzdržujte v skladu s priporočenimi postopki. ○ Preden se lotite vzdrževalnih del, odklopite svečko, razen če gre Varnost upravljavca za nastavitve uplinjača. ○ Obvezna je uporaba zaščite za obraz ali očal. ○... -
Seite 54: Specifikacije
SPECIFIKACIJE Model SF-PH230S SF-PH270S SF-PH270PFS Velikost motorja (ml) 26,9 CHAMPION RCJ8Y ali CJ8Y CHAMPION RCJ8Y ali CJ8Y CHAMPION RCJ8 ali Svečka ali enakovredna ali enakovredna enakovredna Prostornina posode za 0,43 0,67 0,67 gorivo (l) Suha teža (kg) Nivo zvočnega tlaka LpA (dB (A)) 97,5 (EN27917) -
Seite 55: Postopek Montaže
2. Ko pritisnete varovalni sprožilec (6) (če je v opremi), povlecite POSTOPEK MONTAŽE sprožilec dušilke in potisnite zaporo dušilke (7), potem počasi pustite najprej sprožilec dušilke in potem varovalni sprožilec. Na ta način se samodejno blokira pogonski regulator v začetni Namestitev priključka položaj. - Seite 56 Načrt vzdrževanja OPOZORILO V nadaljevanju so splošna navodila o vzdrževanju. Za dodatne Medtem ko motor teče v prostem teku, se rezalni priključek ne informacije se obrnite na prodajalca Tanaka. sme vrteti. Dnevno vzdrževanje Zračni fi lter (Sl. 8) ○ Očistite zunanjo površino enote. Z zračnega fi...
- Seite 57 ЗНАЧЕНИЕ СИМВОЛОВ ИЛИ ТАБЛИЧЕК ВНИМАНИЕ: Некоторые устройства не снабжены ими. Символы ПРЕДОСТЕРЕЖЕНИЕ Hижe пpивeдeны cимвoлы, иcпoльзyeмыe для мaшины. Пepeд нaчaлoм paбoты oбязaтeльнo yбeдитecь в тoм, чтo Bы пoнимaeтe иx знaчeниe. Необходимо прочитать и в полном объёме понять и соблюдать следующие правила техники безопасности...
-
Seite 58: Детали Устройства
ДЕТАЛИ УСТРОЙСТВА Поскольку в данном руководстве описываются несколько моделей, возможны различия между рисунками и Вашим устройством. Воспользуйтесь инструкциями, прилагаемыми к Вашему инструменту. 1. Крышка топливного бака 2. Дроссельное пусковое устройство 3. Рукоятка стартера 4. Труба приводного вала 5. Рукоятка 6. Петля 7. -
Seite 59: Предостережения И Инструкции По Технике Безопасности
○ Необходимо использовать соответствующий топливный ПРЕДОСТЕРЕЖЕНИЯ И ИНСТРУКЦИИ ПО контейнер. ТЕХНИКЕ БЕЗОПАСНОСТИ ○ Запрещается курить и позволять другим курить поблизости от топлива или устройства/машины, либо во время Безопасность оператора применения устройства/машины. ○ Необходимо использовать защитную маску для лица и ○ Пролитое топливо... -
Seite 60: Спецификации
СПЕЦИФИКАЦИИ Mодель SF-PH230S SF-PH270S SF-PH270PFS Объем двигателя 26,9 (мл) CHAMPION RCJ8Y или CHAMPION RCJ8Y или CHAMPION RCJ8 или Свеча зажигания CJ8Y или аналог CJ8Y или аналог аналог Емкость топливного 0,43 0,67 0,67 бака (л) Сухая масса (кг) Уровень звукового давления 97,5 LрА... -
Seite 61: Порядок Сборки
Перед заправкой топливом тщательно очистить участок вокруг ПОРЯДОК СБОРКИ крышки бака, чтобы предотвратить попадание грязи в бак. Перед заправкой топливом хорошо смешать топливо путём встряхивания контейнера. Монтаж режущего инструмента Прикрепите режущий инструмент на соответствующее Запуск (Рис. 4, 5) место. 2. Убедитесь, что стопорный штифт (1) вошел в установочное ОСТОРОЖНО... - Seite 62 Если режущий аппарат продолжает вращаться после Эти факторы вызывают отложения на электродах свечи выполнения настройки скорости, следует обратиться к дилеру зажигания, что приводит к неполадкам и затруднениям фирмы Tanaka. при пуске. Если мощность двигателя снижается, он трудно запускается или плохо работает на холостом ходу, следует ПРИМЕЧАНИЕ...
- Seite 64 Hitachi Power Tools Europe GmbH 31. 8. 2012 Siemensring 34, 47877 Willich 1, F. R. Germany Technical fi le at: Hitachi Koki Europe Ltd. Clonshaugh Business & Technology Park, Dublin 17, lreland Head offi ce in Japan F. Tashimo Hitachi Koki Co., Ltd.
