Montagehinweise

3
Montagehinweise
3.1

Allgemeines

Aufgrund der Systemzertifizierung des Öl-Brennwertkessels Anlage aus-
schließlich mit den vom Hersteller als Zubehör angebotenen Abgassys-
temen für raumluftunabhängigen oder raumluftabhängigen Betrieb
betreiben.
Für die Montage und den Betrieb der Heizungsanlage die
landesspezifischen Normen und Richtlinien beachten!
Ein Installateur und/oder Anlagenbetreiber müssen dafür sorgen, dass
für die gesamte Anlage alle gültigen Normen und Sicherheitsvorschriften
erfüllt sind.
▶ Installationsanleitungen der Abgaszubehöre beachten.
▶ Waagerechte Abgasrohre mit 3 ° Steigung (= 5,2 %, 5,2 cm pro
Meter) in Abgasströmungsrichtung verlegen.
▶ Verbrennungsluftrohre in feuchten Räumen isolieren.
▶ Prüföffnungen so einbauen, dass sie möglichst leicht zugänglich sind.
▶ Bei Verwendung von Speichern deren Abmessungen für die Installa-
tion des Abgaszubehörs berücksichtigen.
▶ Vor Montage der Abgaszubehöre:
Dichtungen an den Muffen mit lösungsmittelfreiem Fett (z. B. Vase-
line) leicht einfetten.
▶ Bei Montage der Abgas-/Verbrennunsluftrohre die Abgaszubehöre
immer bis zum Anschlag in die Muffen schieben.
3.1.1 Bauart B (raumluftabhängig)
Bei Abgassystemen der Bauart B wird die Verbrennungsluft dem Auf-
stellraum entzogen, in dem der Öl-Brennwertkessel montiert ist.
In diesem Fall müssen die gesonderten Vorschriften für den Aufstell-
raum und den raumluftabhängigen Betrieb eingehalten werden. Der Öl-
Brennwertkessel darf nur in Räumen aufgestellt werden, in denen aus-
reichend Verbrennungsluft vorhanden ist.
Der Öl-Brennwertkessel darf nicht in Räumen betrieben werden, in
denen sich ständig Personen aufhalten.
Verbrennungsluftöffnungen
(bei Abgasführung nach B
, B
23
Es sind ins Freie führende Öffnungsquerschnitte mit einem lichten Quer-
schnitt von mindestens 150 cm
je eine obere und eine untere gleichgroße Öffnung (2x75 cm
werden. Beide Öffnungen müssen in derselben Wand liegen und dürfen
nicht verschließbar sein.
• Abdeckungen:
Ein Drahtnetz oder Gitter – nicht unter 10 mm Maschenweite und
0,5 mm Drahtdicke – darf angebracht werden, wenn der erforderli-
che Querschnitt erhalten bleibt.
• Verbrennungsluftrohre:
– Wenn den Verbrennungsluftöffnungen Rohre nachgeschaltet wer-
den, darf hierdurch das einströmende Luftvolumen nicht verringert
werden.
– Die Verbrennungsluftrohre können sowohl innerhalb des Aufstell-
raums als auch durch weitere Räume geführt sein.
– Der Querschnitt der Rohre muss den Landesspezifischen Vorgaben
entsprechen.
3.1.2 Bauart C (raumluftunabhängig)
Bei Abgassystemen der Bauart C wird die Verbrennungsluft des Öl-
Brennwertkessels von außerhalb des Hauses zugeführt. Das Abgas wird
nach außen abgeführt.
6
)
23P
2
erforderlich. Der Querschnitt kann auf
2
)aufgeteilt
3.2
Getrenntrohrführung
Die Abgas-/Verbrennungsluftführung erfolgt über separate Rohre. Hier-
bei kann die Verbrennungsluftansaugung sowohl raumluftabhängig als
auch raumluftunabhängig geführt werden.
Vorbereitung für raumluftabhängige Betriebsweise (Bauart B
B
)
23P
Bei raumluftabhängigem Betrieb darf der Ringspalt zur Verbrennungs-
luftzufuhr (Bild 1, [4]) nicht abgedeckt werden.
1
5

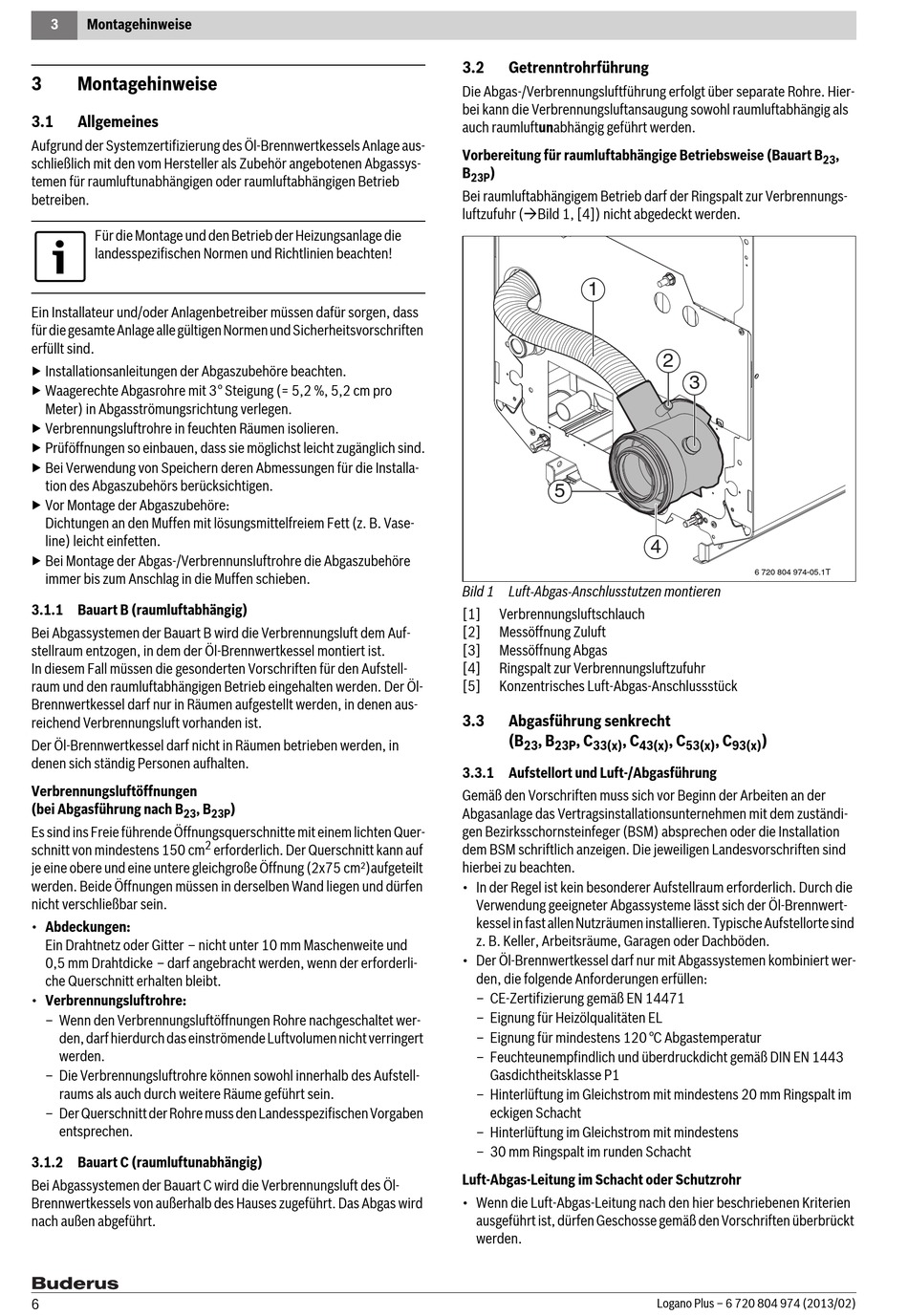

Bild 1 Luft-Abgas-Anschlusstutzen montieren
[1]
Verbrennungsluftschlauch
[2]
Messöffnung Zuluft
[3]
Messöffnung Abgas
[4]
Ringspalt zur Verbrennungsluftzufuhr
[5]
Konzentrisches Luft-Abgas-Anschlussstück
3.3
Abgasführung senkrecht
(B
, B
, C
, C
23
23P
33(x)
3.3.1 Aufstellort und Luft-/Abgasführung
Gemäß den Vorschriften muss sich vor Beginn der Arbeiten an der
Abgasanlage das Vertragsinstallationsunternehmen mit dem zuständi-
gen Bezirksschornsteinfeger (BSM) absprechen oder die Installation
dem BSM schriftlich anzeigen. Die jeweiligen Landesvorschriften sind
hierbei zu beachten.
• In der Regel ist kein besonderer Aufstellraum erforderlich. Durch die
Verwendung geeigneter Abgassysteme lässt sich der Öl-Brennwert-
kessel in fast allen Nutzräumen installieren. Typische Aufstellorte sind
z. B. Keller, Arbeitsräume, Garagen oder Dachböden.
• Der Öl-Brennwertkessel darf nur mit Abgassystemen kombiniert wer-
den, die folgende Anforderungen erfüllen:
– CE-Zertifizierung gemäß EN 14471
– Eignung für Heizölqualitäten EL
– Eignung für mindestens 120 °C Abgastemperatur
– Feuchteunempfindlich und überdruckdicht gemäß DIN EN 1443
Gasdichtheitsklasse P1
– Hinterlüftung im Gleichstrom mit mindestens 20 mm Ringspalt im
eckigen Schacht
– Hinterlüftung im Gleichstrom mit mindestens
– 30 mm Ringspalt im runden Schacht
Luft-Abgas-Leitung im Schacht oder Schutzrohr
• Wenn die Luft-Abgas-Leitung nach den hier beschriebenen Kriterien
ausgeführt ist, dürfen Geschosse gemäß den Vorschriften überbrückt
werden.
2
3
4
6 720 804 974-05.1T
, C
, C
)
43(x)
53(x)
93(x)
