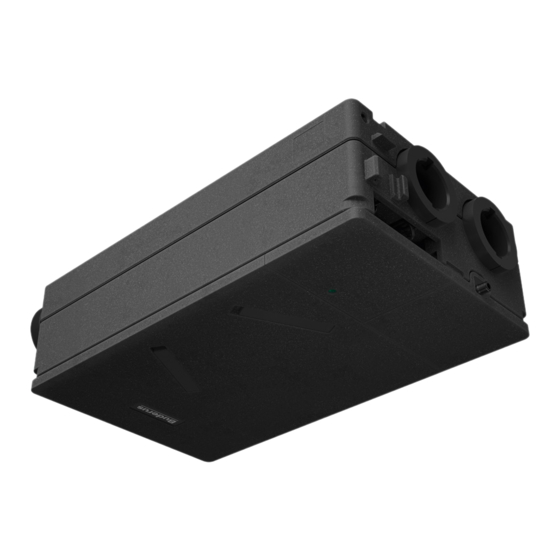

Buderus Logavent HRV156-100 K Installations- Und Wartungsanleitung Für Die Fachkraft
Wohnungslüftungsgerät
Vorschau ausblenden
Andere Handbücher für Logavent HRV156-100 K:
- Bedienungsanleitung (20 Seiten) ,
- Installations- und wartungsanleitung für die fachkraft (44 Seiten) ,
- Bedienungsanleitung für den betreiber (20 Seiten)
Verwandte Anleitungen für Buderus Logavent HRV156-100 K
Inhaltszusammenfassung für Buderus Logavent HRV156-100 K
- Seite 1 Installations- und Wartungsanleitung für die Fachkraft Wohnungslüftungsgerät Logavent HRV156-100 K (S) | HRV156-100 K B(S) | HRV156-120 K (S) | HRV156-120 K B(S) Vor Installation und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Einstellungen im Servicemenü ......36 Umweltschutz/Entsorgung......37 Symbolerklärung und Sicherheitshinweise . -
Seite 3: Symbolerklärung
Symbolerklärung und Sicherheitshinweise H Sicherheit elektrischer Geräte für den Hausge- Symbolerklärung und Sicherheitshinweise brauch und ähnliche Zwecke Zur Vermeidung von Gefährdungen durch elektrische Symbolerklärung Geräte gelten entsprechend EN 60335-1 folgende Warnhinweise Vorgaben: In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt „Dieses Gerät kann von Kindern ab 8 Jahren und darü- werden. -
Seite 4: H Arbeiten Am Gerät
Angaben zum Produkt ▶ Vor der Inbetriebnahme des Gerätes Verrohrung Angaben zum Produkt montieren, damit keine Verletzungsgefahr von sich bewegenden Teilen im Gerät ausgeht. Kurzbeschreibung der Geräte ▶ Sicherstellen, dass Kinder das Gerät nicht unbeauf- Logavent HRV-156 sind hocheffiziente Wohnungslüftungsgeräte mit in- tegriertem Kreuz-Gegenstrom-Wärmetauscher zur Wärmerückgewin- sichtigt bedienen oder damit spielen. -
Seite 5: Gerätebeschreibung
Montage in den Abluftkanal im Gerät. Es befindet sich gamatic VC310, keine separate Bedieneinheit im Lieferumfang. Das Gerät ist aus- schließlich über die Bedieneinheit des Buderus Wärmeerzeugers • zusätzlich mit: (z. B. Logamatic RC310/HMC310) zu bedienen. Luftqualitätsfühler CS-A 100 (CO ) und Luftfeuchtefühler HS-A 100... -
Seite 6: Angaben Zum Produkt
Angaben zum Produkt Zubehör Abmessungen und Mindestabstände Eine vollständige Übersicht aller lieferbaren Zubehöre finden Sie in un- Ø100 serem Gesamtkatalog. Wir empfehlen die Verwendung von Original Bu- derus -Zubehören, die optimal auf die Lüftungsgeräte abgestimmt sind. Ebenfalls erhältlich sind spezielle Zubehöre abhängig von der Montage- situation der Geräte. -
Seite 7: Produktübersicht
Angaben zum Produkt Produktübersicht 0010016285-001 Bild 4 Wohnungslüftungsgeräte Logavent HRV-156 Abdeckung Filter Außenluft [21] BUS-Anschlusskabel für Web KM100/Servicestecker (3,5 mm Abdeckung Filter Abluft Klinke) Deckel [22] Kabel für BUS-System EMS 2 Kondensatablauf [23] Netzkabel mit Schutzkontakt-Stecker Abdeckung Elektronik [24] Außenluftanschluss bei Deckeninstallation Luft-Luft Wärmetauscher [25] Fortluftanschluss bei Deckeninstallation Bypassklappe (nur bei HRV156 ... - Seite 8 Angaben zum Produkt 0010016288-001 Bild 5 Position der Fühler Fortlufttemperaturfühler (Position bei Deckeninstallation) Fortlufttemperaturfühler (Position bei Wandinstallation) Zulufttemperaturfühler Ablufttemperaturfühler/CO -Fühler (Zubehör)/Feuchtefühler (Zubehör) Außenlufttemperaturfühler Logavent – 6720883955 (2019/10)
-
Seite 9: Produktdaten Zum Energieverbrauch
Angaben zum Produkt Produktdaten zum Energieverbrauch Die Angaben entsprechen den Anforderungen der Verordnungen (EU) 1253/2014 und (EU) 1254/2014. HRV156-100 K Produktdaten Einheit HRV156-100 K HRV156-100 K B HRV156-100 K S HRV156-100 K BS (OR) (OR) Energieeffizienzklasse bei durchschnittlichem Klima – Spezifischer Energieverbrauch (SEV) –... -
Seite 10: Luftseitiger Geräteanschluss
Angaben zum Produkt Luftseitiger Geräteanschluss 2.10 Lüftungsstufen Das Lüftungsgerät kann unter der Decke oder an der Wand installiert Das Gerät besitzt jeweils ein Zuluft- und ein Abluftgebläse, die in vier Lüf- werden. Für die Montage an der Wand wird das Gerät umgebaut. Des- tungsstufen oder variabel nach Bedarfssteuerung betrieben werden halb unterscheidet sich der luftseitige Geräteanschluss je nach Installa- können:... -
Seite 11: Bypassfunktion
Angaben zum Produkt 2.11 Bypassfunktion Das interne Steuergerät regelt in Abhängigkeit von der Außentemperatur den Betrieb des Lüftungsgerätes. Die Frostschutzsicherung verhindert Die Bypassfunktion ermöglicht die direkte Nutzung von kühlen Außen- ein Vereisen des Gerätes bei Minusgraden. temperaturen z. B. nachts im Sommer. Die Wärmerückgewinnung wird umgangen, damit kühle Luft direkt ins Gebäude gelangt. -
Seite 12: Lüftungsgeräte In Verbindung Mit Raumluftabhängigen Feuerstätten
Vorschriften zu Lüftungsanlagen 2.14.2 Lüftungsgeräte in Verbindung mit raumluftabhängigen Feuerstätten Eine Feuerstätte gilt als raumluftabhängig, wenn sie ihre Verbrennungs- 4 5 6 luft vollständig oder anteilig aus dem Aufstellort der Feuerstätte oder aus 4 5 6 4 5 6 anderen Innenräumen bezieht. Der Betrieb von Wohnungslüftungsgeräten in Verbindung mit raumluft- abhängigen Feuerstätten (z. -
Seite 13: Installation
Installation Installation Aufstellort auswählen Die relative Luftfeuchte der Umgebung darf dauerhaft maximal 60 % be- HINWEIS: tragen. Die Geräte dürfen nicht in Räumen mit dauerhafter Beaufschla- gung von Nassdampf aufgestellt werden (z. B. Bautrocknung). Das Gerät Schäden durch zu kalten Aufstellraum! muss dauerhaft in Betrieb sein und darf nur für Wartungs- und Repara- ▶... - Seite 14 Installation 0010017817-001 Bild 10 Anlagenbeispiel mit Zubehören - Wandinstallation (nur HRV156-100 K) Decken-/Wandauslass FKU 140-1 für Flachkanal Flachkanal FK 140 Halter FKH 140 für Kanal Um ein gleichmäßiges Durchströmen zu gewährleisten, müssen unter Luftverteilerkasten VK 100-1S den Türen Luftspalte oder in den Türen/Innenwänden Überströmgitter Schalldämpfer SDF 100 vorgesehen sein (DIN 1946-6).
-
Seite 15: Lüftungsgerät Auspacken
Installation Lüftungsgerät auspacken 4.3.2 Deckeninstallation Lüftungsgerät ▶ Mindestabstände beachten. HINWEIS: Geräteschäden! Die Luftstutzen aus EPP dürfen nicht mit hohem Gewicht belastet wer- den. ▶ Gerät nicht auf die Luftstutzen stellen. ▶ Gerät nur flächig auf den Rücken oder die Seiten legen. ▶... - Seite 16 Installation ▶ Aufhängeelement auseinanderbauen, dazu Sicherungsringe [1] ent- ▶ Gerät mit der Aufhängung bis zum Anschlag in das Aufhängeelement fernen und Sicherungssteg [2] entnehmen. schieben. 0010025732-001 Bild 15 Gerät an Aufhängeelement einhängen VORSICHT: Verletzungsgefahr! Ohne Sicherung kann das Gerät beim Hochschwenken aus dem Aufhän- geelement [1] herausrutschen.
- Seite 17 Installation ▶ Unteren Teil des Geräts zur Decke schwenken und auf die Stehbolzen ▶ Prüfen, ob das Gerät waagerecht montiert ist. der Aufhängeschiene [1] schieben. Die Stehbolzen der Aufhängeschiene müssen in die entsprechenden Öffnungen [2] im Gerät fluchten. 0010025735-001 Bild 18 Einbaulage prüfen 0010017821-001 Bild 17 Gerät an Aufhängeschiene montieren An der Rückseite des Wohnungslüftungsgerätes befindet sich eine fe-...
-
Seite 18: Wandinstallation Lüftungsgerät
Installation 4.3.3 Wandinstallation Lüftungsgerät ▶ Fortluftgebläse [2] wieder einsetzen, dabei auf die Kabelführung achten. Kabel nicht einklemmen. HINWEIS: Die Wandinstallation ist nur für Geräte des Typs HRV156-100 K geeig- net. Geräteumbau Bei der Wandinstallation werden die oberen vier Anschlussstutzen für den Anschluss der Luftleitungen benutzt. Deshalb muss im Gerät das Fortluftgebläse gedreht und an Außenluft- und Fortluftstutzen die Stop- fen umgesteckt werden: ▶... - Seite 19 Installation Montage ▶ Aufhängeelement auseinanderbauen, dazu Sicherungsringe [1] ent- fernen und Sicherungssteg [2] entnehmen. ▶ Mindestabstände beachten ( Bild 23). ▶ Mindesteinbauhöhe beachten. Höhe des bauseitigen Siphons (bei frei tropfender Installation) beim Mindestabstand vom Boden beachteten. ≥ 300 0010016291-001 Bild 23 Wandinstallation 0010025731-001 Variabler Abstand zur Decke in Abhängigkeit der gewählten Instal- Bild 25 Aufhängeelement auseinanderbauen...
- Seite 20 Installation ▶ Prüfen, ob das Gerät senkrecht montiert ist. HINWEIS: Beim Einrasten des Geräts an der Aufhängeschiene [2] besteht Quetschgefahr für die Finger. ▶ Gerät seitlich halten. ▶ Gerät mit der Aufhängung schräg von unten in das Aufhänge- element [1] schieben, zur Wand schwenken und an der Wand entlang nach unten gleiten lassen, bis es auf der Aufhängeschiene [2] auf- liegt.
-
Seite 21: Anschluss Des Bauseitigen Siphons
Installation 4.3.4 Anschluss des bauseitigen Siphons Das durch die Wärmerückgewinnung anfallende Kondensat aus der Ab- luft ist nahezu neutral und kann bedenkenlos in die Abwasserleitung ge- leitet werden. Der Siphon ist für die betriebssichere Funktion des Lüftungsgeräts erfor- derlich. Ansammlungen von Kondensat im Gerät können zu Fehlfunktio- nen oder Undichtigkeit bis hin zur Beschädigung des Geräts und des Aufstellraums führen. -
Seite 22: Installation Der Luftleitungen
Es sind die einschlägigen Vorschriften zur Installation von Lüftungsanla- gem Material gedämmt werden. gen zu beachten (Bauordnungen, DIN-Normen, usw.). Wir empfehlen die Verwendung von Original Buderus-Zubehören, um eine passgenaue Ausführung des Verteilnetzes realisieren zu können. ▶ Luftleitungen entsprechend den Planungsvorgaben verlegen. Dabei sicherstellen, dass: –... -
Seite 23: Dämmdicke In Mm Bei Leitungsverlegung ( = 0,038 W/M K) Innerhalb Unbeheizter Gebäudeteile
Installation Dämmdicke in mm bei Leitungsverlegung ( = 0,038 W/m K) innerhalb unbeheizter Gebäudeteile innerhalb der thermischen Hülle Umgebungslufttem- Umgebungslufttem- Umgebungslufttem- Umgebungslufttem- peratur ≤ 0 °C peratur > 0 °C bis peratur > 14 °C bis peratur > 18 °C ≤... - Seite 24 • Die Anschlüsse für Außenluft, Zuluft, Abluft und Fortluft am Lüftungs- gerät sind in DN 100 ausgeführt. Entsprechende Zubehöre für die Luftleitungen und deren Anschluss ans Gerät sind bei Buderus erhält- lich. • Die Luftleitungen werden entsprechend der Planung an das Lüftungs- gerät herangeführt.
- Seite 25 Installation 0010017834-001 Bild 34 Wickelfalzrohr und Dämmung montieren EPP-geeignetes Dichtmittel Doppelnippel DN100 Wickelfalzrohr Dämmung 0010017840-001 Bild 35 Adapter EPP 100/125 und EPP-Rohr montieren EPP-geeignetes Dichtmittel Doppelnippel DN100 Adapter EPP 100/125 EPP-Steckverbinder DN125 EPP-Rohr 125 Doppelnippel DN125 Logavent – 6720883955 (2019/10)
- Seite 26 Installation Installationsvarianten Die nachfolgenden Installationsvarianten zeigen, wie das Lüftungsgerät an das Kanalnetz angeschlossen werden kann. Weitere Varianten ggf. mit anderen Materialien sind individuell möglich. 0010016569-001 Bild 38 Variante 3 0010016567-001 Bild 36 Variante 1 0010016570-001 Bild 39 Variante 4 O0010016568-001 Bild 37 Variante 2 Variante 1 Variante 2...
- Seite 27 Installation 0010025762-001 0010018945-001 Bild 40 Anschlussdetails zu Bild 36 bis 38: Rohrführung Außen-/Fort- Bild 43 Anschlussdetails zu Bild 39: Rohrführung Außen-/Fortluftlei- luftleitung tung Adapter EPP 100/125 EPP-Rohr 125 Außen-/Fortluftelement Um genügend Platz für die Dämmung zu schaffen, erfolgt der Anschluss der EPP-Rohre [2] an das Gerät mit dem exzentrischen Adapter EPP [1].
- Seite 28 Installation Baugruppen der Installationsvarianten 0010028803-001 Bild 44 Variante 1 Steckverbinder FM 100 Exzentrischer Adapter EPP 100/125 Steckverbinder FM 125 Rohr DEPP 125 Steckverbinder CEPP 125 Bogen BEPP 125 Außen-/Fortluftelement WG-V 125 EPP-geeignetes Dichtmittel Rohr DM 100 [10] Bogen BM 45-100 [11] Doppelmuffe SM 100 [12] Bogen BM 90-100 [13] Schalldämpfer SDF 100...
- Seite 29 Installation 0010028804-001 Bild 45 Variante 2 Steckverbinder FM 100 Rohr DM 100 Bogen BM 90-100 Die exzentrischen Adapter EPP 100/125 [2] müssen so ausgerichtet Steckverbinder FM 100 werden, dass der Abstand der folgenden Rohre den Anschlüssen an das Exzentrischer Adapter EPP 100/125 Außen-/Fortluftelement WG-V 125 entspricht.
- Seite 30 Installation 0010028805-001 Bild 46 Variante 3 Steckverbinder FM 100 Rohr DM 100 Bogen BM 90-100 Die exzentrischen Adapter EPP 100/125 [2] müssen so ausgerichtet Steckverbinder FM 100 werden, dass der Abstand der folgenden Rohre den Anschlüssen an das Exzentrischer Adapter EPP 100/125 Außen-/Fortluftelement WG-H 125 entspricht.
- Seite 31 Installation 0010028806-001 Bild 47 Variante 4 Steckverbinder FM 100 Exzentrischer Adapter EPP 100/125 Steckverbinder FM 125 Um genügend Platz für die Dämmung zu schaffen, erfolgt der Anschluss Rohr DEPP 125 der EPP-Rohre [2] an das Gerät mit dem exzentrischen Adapter EPP [1]. Außen-/Fortluftelement WG-H 125 Der Adapter wird so montiert, dass die EPP-Rohre nach unten versetzt EPP-geeignetes Dichtmittel...
-
Seite 32: Installation Der Bedieneinheit
(TAB) der örtlichen EVU beachten. (RJ45, bauseits) einstecken. ▶ In Räumen mit Badewanne oder Dusche: Gerät an einen FI-Schutz- Die Lüftungsanlage kann dann über die Buderus Lüftungs-App bequem schalter anschließen. zu Hause und von unterwegs bedient werden. ▶ Keine weiteren Verbraucher am Netzanschluss des Geräts anschlie- ßen. -
Seite 33: Differenzdruckwächter
Elektrischer Anschluss Differenzdruckwächter ▶ Differenzdruckwächter gemäß dessen Installationsanleitung an An- schlussklemme SI anschließen. GEFAHR: Lebensgefahr durch giftige Abgase! Durch einen möglichen Unterdruck zwischen Freiem und Aufstellraum der Feuerstätte besteht die Gefahr, dass giftige Abgase in den Raum zu- rückströmen. ▶ Die in Kapitel 2.14 gegebenen allgemeinen Hinweise zum gemeinsa- men Betrieb mit Feuerstätten beachten. -
Seite 34: Inbetriebnahme
Inbetriebnahme Inbetriebnahme des Lüftungsgeräts Inbetriebnahme ▶ Abdeckung ([5] in Bild 4 auf Seite 7) der Elektronik abnehmen. (Der Deckel [3] des Geräts muss dazu nicht entfernt werden.) Vor der Inbetriebnahme Der Kodierschalter ( Bild 56, Seite 47) wird durch den Aufkleber (... - Seite 35 Inbetriebnahme ▶ U.5 Frostschutz einstellen: Menüpunkt Zweck des Menüs – Auswahlknopf drehen, bis U.5 angezeigt wird. Ext. Luftfeuchtefühler Ist ein externer Feuchtefühler installiert? – Auswahl durch Drücken bestätigen. Nein | Ja Der eingestellte Wert wird angezeigt. Luftfeuchte Fernbed. Feuchtefühler in der Fernbedienung verwen- –...
-
Seite 36: Einregulierung Durch Den Fachbetrieb
Außerbetriebnahme Einregulierung durch den Fachbetrieb – Ext. Luftfeuchtefühler – Luftfeuchte Fernbed. ▶ Fenster und Außentüren schließen. – Luftfeuchte ▶ Zimmertüren schließen und sicherstellen, dass Überströmöffnungen nicht verdeckt oder verschlossen sind ( Kapitel 4.1). – Abluftqualitätsfühler ▶ Gerät in Betrieb nehmen und prüfen, ob beide Gebläse in jeder Lüf- –... -
Seite 37: Umweltschutz/Entsorgung
Umweltschutz/Entsorgung – Abluftgebläse Umweltschutz/Entsorgung – Abluftgebläse-Drehzahl Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. – Anschlussvariante Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns – Frostschutz gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- – Elektr. Vorheizregister den strikt eingehalten. –... -
Seite 38: Inspektion Und Wartung
Inspektion und Wartung Inspektion und Wartung 10.1 Wartung durch den Betreiber Die Wartung durch den Betreiber beschränkt sich auf: • Kontrolle und periodischer Austausch von – Gerätefilter – Filter in den Abluftventilen in den Räumen – Wetterschutzgitter an Außen-/Fortluftelementen • Reinigung des Gehäuses mit einem feuchten Tuch •... -
Seite 39: 10.2.1 Gebläse
Inspektion und Wartung Bauteil, Gerät Sichtprüfung hinsichtlich Maßnahme Empfohlener Turnus Zustand Lüftungsgerät und Luftleitungen funktionsfähig, verschmutzt, korrodiert, in- Durchgeführt ja / nein alle zwei Jahre nere/ äußere Dichtheit (Spalte) gegeben, Ergebnis i. O. / nicht i. O. Schließmechanismus in Ordnung Maßnahme durchgef. -
Seite 40: 10.2.3 Wärmetauscher
Inspektion und Wartung 10.2.3 Wärmetauscher HINWEIS: Wärmetauscher ausbauen Geräteschäden! ▶ Netzstecker ziehen. ▶ Bei Ausbau des Wärmetauschers nicht den Rand des EPP-Gehäuses ▶ Siphon [3] abnehmen, dabei auf Restwasser achten. und nicht die umlaufenden Dichtungen beschädigen. ▶ Abdeckung [2] der Elektronik abnehmen. ▶... -
Seite 41: Nachrüstung Von Hrv156
Inspektion und Wartung ▶ Beim Einbau sicherstellen, dass: Logamatic VC310/RC310/HMC310: – beim Wärmetauscher mit integrierter Bypassklappe das Kabel ▶ Bestätigen, dass ein Bypass installiert ist: sauber verlegt und an der Elektronik des Lüftungsgeräts einge- – Servicemenü > Einstellungen Lüftung > Bypass öffnen. steckt ist. -
Seite 42: Betriebs- Und Störungsanzeigen
Betriebs- und Störungsanzeigen Betriebs- und Störungsanzeigen Bei Störungsanzeigen unmittelbar nach der Konfiguration liegt wahr- 11.1 Störungen beheben - Allgemeine Hinweise scheinlich eine fehlerhafte Konfiguration vor. ▶ Konfiguration sorgfältig prüfen und ggf. wiederholen. GEFAHR: Gefahr durch Stromschlag! ▶ Vor Arbeiten am Gerät Anschluss grundsätzlich spannungsfrei ma- chen! Ein beschädigtes Netzkabel darf nur durch ein Originalersatzteil (... - Seite 43 Betriebs- und Störungsanzeigen Anzeige Ursache Abhilfe Code 7426 Unzulässiges Signal vom Ablufttemperaturfühler: Anschlussstecker am Fühler nicht aufgesteckt ▶ Anschlussstecker aufstecken. Anschlusskabel zum Fühler beschädigt ▶ Beschädigte Kabel instandsetzen oder austauschen. Fühler defekt ▶ Fühler austauschen. Steuergerät defekt ▶ Steuergerät austauschen. 7427 Unzulässiges Signal vom Fortlufttemperaturfühler: Anschlussstecker am Fühler nicht aufgesteckt...
- Seite 44 Betriebs- und Störungsanzeigen Anzeige Ursache Abhilfe Code 7443 Maximal zulässige Temperatur im Gerät überschritten: Heizregister nicht korrekt installiert ▶ Heizregister richtig installieren. Temperaturfühler defekt ▶ Werte der Temperaturfühler kontrollieren und defekte Temperaturfühler austauschen. 7444 Minimale Zulufttemperatur unterschritten: Unzureichender Frostschutz des Wärmetauschers ▶...
-
Seite 45: Störungen Ohne Anzeige
Betriebs- und Störungsanzeigen 11.3 Störungen ohne Anzeige Störung Ursache Abhilfe Gerät lässt sich nicht in Gerät elektrisch nicht angeschlossen, Stecker ▶ Stecker in Steckdose einstecken. Betrieb nehmen/ist nicht eingesteckt ▶ Netzspannung prüfen. ausgeschaltet ▶ Sicherungen auf Steuergerät prüfen. Bei Betrieb mit raumluftabhängiger Feuerstätte ▶... - Seite 46 Betriebs- und Störungsanzeigen Störung Ursache Abhilfe Keine oder wenig Zuluft Gerät befindet sich im Abtaubetrieb ▶ Abwarten Keine oder wenig Ab- Gebläse läuft nicht ▶ Gebläse prüfen. luft ▶ Temperaturfühler prüfen. ▶ Steuergerät prüfen. Gebläse läuft ▶ Filter auf Verschmutzung prüfen und ggf. austauschen. ▶...
-
Seite 47: Anhang
Anhang Anhang 12.1 Elektrische Verdrahtung 12.1.1 Werkseitige elektrische Anschlüsse 4 5 6 4 5 6 4 5 6 230 V ≤ 24V OV1 BUS N L N N 14 ϑ ϑ X14 X15 BUS X20 0010016383-002 Bild 56 Werkseitige elektrische Anschlüsse auf der Leiterplatte Kodierschalter (Einstellung siehe Kapitel 6.2) BUS-System EMS 2 (z. -
Seite 48: Bauseitige Elektrische Anschlüsse (Zubehöre)
Anhang 12.1.2 Bauseitige elektrische Anschlüsse (Zubehöre) 4 5 6 230 V ≤ 24V OV1 BUS N L N N 14 ϑ ϑ Δp 0-10V 0010016384-003 Bild 57 Bauseitige elektrische Anschlüsse auf der Leiterplatte BUS-System EMS 2 (z. B. Bedieneinheit) Taster Nachheizregister (1: 0 - 10 V, 2: Masse) Anschluss N/14: externe Störungsanzeige (230V) externer Luftqualitätsfühler, z. -
Seite 49: Technische Daten
Anhang 12.2 Technische Daten Technische Daten der Geräte Einheit HRV156-100 K (S) HRV156-100 K HRV156-120 K (S) HRV156-120 K B(S) B(S) Min.– max. Einsatzbereich Stufe 1 bis Stufe 4 30 – 135 30 – 135 30 – 165 30 – 165 Max. - Seite 50 Anhang Widerstandswerte Temperaturfühler Widerstand in Temperatur in °C – 30 168077 –25 127905 –20 98187 –15 75603 –10 58704 –5 45764 35964 28507 22756 18273 14768 11977 9783 8045 6650 5521 4606 3855 3242 1) ± 1% Tab. 16 Widerstandswerte Temperaturfühler Logavent –...
- Seite 51 Anhang Kennlinien Druckerhöhung/Volumenstrom Δp / Pa V / m 0010017532-001 Bild 58 HRV156-100 K: Kennlinien Druckerhöhung/Volumenstrom (Lüftungsstufen nach DIN 1946-6) Δp / Pa V / m 0010029489-001 Bild 59 HRV156-120 K: Kennlinien Druckerhöhung/Volumenstrom (Lüftungsstufen nach DIN 1946-6) Legende zu Bild 58 und 59: p Statische Druckerhöhung Luftvolumenstrom...
-
Seite 52: Inbetriebnahmeprotokoll
Gerätetyp: Seriennummer: 1. Fragen zur Anlagenplanung Nein Wurde die Anlage von Buderus geplant? Wurde ein Strangschema mit den Angaben der Luftmengen zur Verfügung gestellt? Wurde das Strangschema eingehalten? (Sichtprüfung soweit möglich) Abweichungen: Wurden bei der Planung die Ventileinstellungen / Luftmengen für die einzelnen Räume vorgegeben? 2. - Seite 53 Anhang 7. Luftverteilung innerhalb des Gebäudes Nein Sind die Lüftungsrohre nach Vorgabe am Gerät angeschlossen? Dach Wand Erdboden Außenluftanschluss: Abstand zwischen Außenluft und Fortluft ..…. m Ist eine staub-, pollen- und schneefreie Luftansaugung gewährleistet? Höhe Außenluftrohr über Erdboden (≥ 0,7 m) ..…. m Dach ...
- Seite 54 Anhang 12. Abluft Raum Lüftungsstufe 3 Soll Lüftungsstufe 3 Ist Ventil/Bauart Einstellung Summe: 13. Zuluft Raum Lüftungsstufe 3 Soll Lüftungsstufe 3 Ist Ventil/Bauart Einstellung Summe: Logavent – 6720883955 (2019/10)
-
Seite 55: Unterschriften
Anhang 14.Auffälligkeiten/Besonderheiten Nein 15. Bauseitig zu behebende Installationsmängel Nein Mängel vorhanden? Mängel Wir bitten Sie, die Mängel zu beheben und einen neuen Auftrag zu beauftragen. Mängel im Feld „Mängel“ sind beseitigt. 16. Inbetriebnahme und Übergabe des Wohnraum-Lüftungsgerätes durch autorisierten Systemtechnik-Kundendienst Nein Inbetriebnahme wurde erfolgreich abgeschlossen? Inbetriebnahme wurde abgebrochen;... - Seite 56 Geschäftsbereich Thermotechnik Göllnergasse 15-17 A-1030 Wien Allgemeine Anfragen: +43 1 797 22 - 8226 Technische Hotline: +43 810 810 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH- 4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P.
