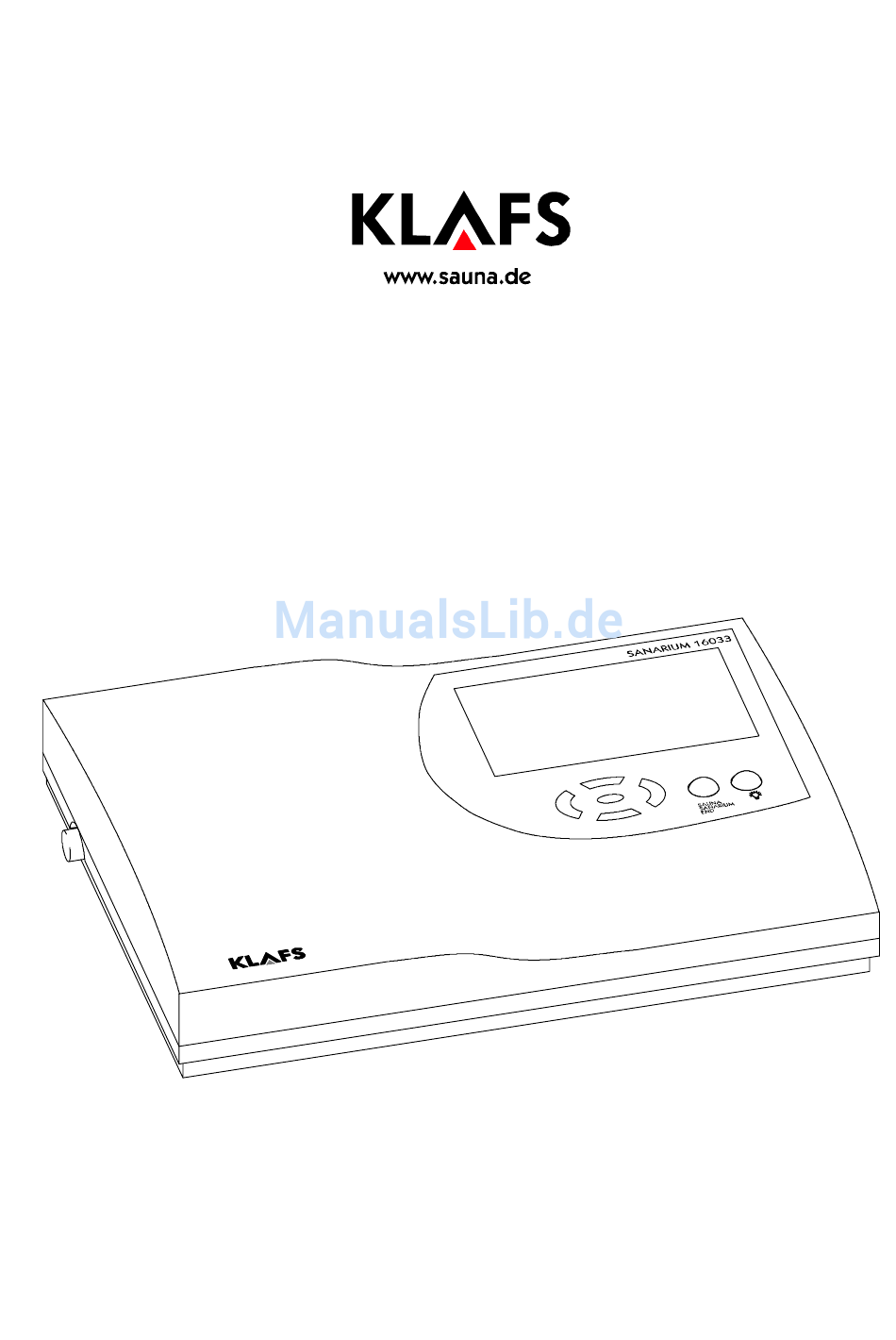

- Seite 1 Bedienungsanleitung Klafs SANARIUM B, S mit Steuerung Typ 16033...
-
Seite 2: Inhaltsverzeichnis
4.2. Display Steuerung 16033: Zusatzoptionen ........ -
Seite 3: Kurzbeschreibung Sanarium-Steuerung 16033
SANARIUM B, S Kurzbeschreibung SANARIUM-Steuerung 16033 Die Klafs SANARIUM-Steuerung bietet Ihnen die Möglichkeit, Ihr SANARIUM komfortabel zu betreiben. Zu jeder Badeform (Sauna/SANARIUM) stehen drei bzw. vier fest programmierte Standardprogramme zur Verfügung. Veränderungen von Einstellungen in einem Standardprogramm werden in ein Individualprogramm abgespeichert. - Seite 4 Innenanzeige mit SaunaP -Taste (Option) Ventilator (Option) einem Feuchtesensor zwei Temperatursensoren. Technische Daten SANARIUM-Steuerung 16033 Steuerung Typ 16033: 400 V 3 N, 50-60 Hz, max. 9 kW Raumbedingungen: Temperatur 0 ºC bis 40 ºC, Luftfeuchtigkeit max. 80% r.F. SEITE 4 5070170/03.04...
-
Seite 5: Bestimmungsgemäßer Betrieb
Betrieb gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. Die Steuerung 16033 dürfen nur Personen bedienen, warten und instandhalten, die hiermit vertraut und über die Gefahren unterrichtet sind. Einschlägige VDE-Vorschriften, sowie sonstige allgemein anerkannte sicherheitstechnische Regeln einhalten. Eigenmächtige Veränderungen an der Steuerung schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. -
Seite 6: Bedien- Und Anzeigeelemente
SANARIUM B, S Bedien- und Anzeigeelemente 4.1. Display Steuerung 16033 Sollwert/ LCD-Display Weitere Symbole Balkenanzeige Zusatzoptionen Licht Vorwahlzeit/ verbleibende Uhrzeit Badezeit Symbole für Betriebsarten Programme und individuelle Einstellungen Taste: Bezeichnung: Funktion: Hauptschalter Stand-by der Steuerung ein-/ausschalten. (links am Steuergehäuse) Bei Stand-by ein, erscheint im Display die Uhrzeit. -
Seite 7: Display Steuerung 16033: Zusatzoptionen
Display Steuerung 16033: Zusatzoptionen Symbol: Anzeige/Funktion: Die Steuerung befindet sich im Servicebetrieb. Die Sollwertvorgaben steuert Klafs-Control. Die Bedienelemente an der Steuerung sind gesperrt. Automatikbetrieb. Die Leistungsfreigabe der Ofenheizung durch den Schlüsselschalter wird angefordert. Klafs-IMES-1 ist angeschlossen. Es liegt keine Störung beim Datenaustausch zwischen Klafs-IMES-1 und der Steuerung vor. -
Seite 8: Bedienen
SANARIUM B, S Bedienen Taste: Bezeichnung: A Taste Kabinenlicht B Taste Betriebsarten C Tasten links/rechts D Tasten auf/ab E Taste OK 5.1. Kabinenlicht ein-/ausschalten Die Taste A drücken. Das Kabinenlicht geht an und das entsprechende Symbol im Display erscheint. Das Kabinenlicht lässt sich auch bei ausgeschaltetem Hauptschalter einschalten (z.B. zum Reinigen der Kabine). -
Seite 9: Saunabetrieb Starten
SANARIUM B, S Bedienen Taste: Bezeichnung: A Taste Kabinenlicht B Taste Betriebsarten C Tasten links/rechts D Tasten auf/ab E Taste OK Programme: Sauna - Temperatur SANARIUM - Temperatur Luftfeuchte Individualprogramm Individualprogramm Individualprogramm 80 °C 50 °C ca. 35 g/m 90 °C 55 °C ca. -
Seite 10: Badeform Saunapur Starten
SANARIUM B, S Bedienen Taste: Bezeichnung: A Taste Kabinenlicht B Taste Betriebsarten C Tasten links/rechts D Tasten auf/ab E Taste OK Voraussetzung/Hinweis für die nachfolgende Bedienung: Die Steuerung ist Stand-by geschaltet. Im Display erscheint die Uhrzeit. Drei Sekunden nach der letzten Tastenbetätigung startet automatisch das ausgewählte Programm. 5.5. -
Seite 11: Sanarium-Betrieb Starten
SANARIUM B, S Bedienen Taste: Bezeichnung: A Taste Kabinenlicht B Taste Betriebsarten C Tasten links/rechts D Tasten auf/ab E Taste OK Programme: Sauna - Temperatur SANARIUM - Temperatur Luftfeuchte Individualprogramm Individualprogramm Individualprogramm 80 °C 50 °C ca. 35 g/m 90 °C 55 °C ca. -
Seite 12: Programm Beenden
SANARIUM B, S Bedienen Taste: Bezeichnung: A Taste Kabinenlicht B Taste Betriebsarten C Tasten links/rechts D Tasten auf/ab E Taste OK 5.7. Programm beenden Der Bade- oder Vorwahlbetrieb (Sauna oder SANARIUM) lässt sich während des laufenden Programms beenden. Die Steuerung beendet das Programm mit Ablauf der Badezeit automatisch oder Das Badeprogramm vorzeitig Beenden - Taste B drücken, bis der Schriftzug END im Display erscheint. -
Seite 13: Ferneinschaltung (Option)
SANARIUM B, S Bedienen Kontroll-LED des Kabinenlichts Betriebsart LEDs. H Licht-Taste, Zeigen die ausgewählte Betriebsart Ein-/Ausschalten des Kabinenlichts. G Mode-Taste, Betriebsart wählen oder Weiterschalten zur nächsten Betriebsart. 5.8. Ferneinschaltung (Option) Die Ferneinschaltung ist als Option lieferbar. Den Lieferumfang entnehmen Sie den Lieferpapieren. Funktion Die Ferneinschaltung dient zum Starten und Beenden des Sauna-/SANARIUM-Betriebs... -
Seite 14: Innenanzeige Mit Saunapur-Taste (Option)
SANARIUM B, S Bedienen Die Vierstellige 7-Segment-Anzeige LED Badebetrieb SaunaP zeigt abwechselnd folgende drei aktiv/deaktiv Informationen: Sauna - Uhrzeit 7-Segment-Anzeige Sauna - Ist-Temperatur SANARIUM - Ist-Feuchte SaunaP Taste Starten/Beenden der Badeform Programmende Temperatur für Badeform SaunaP noch nicht erreicht 5.9. Innenanzeige mit SaunaP -Taste (Option) Die Innenanzeige mit SaunaP... -
Seite 15: 5.10. Verdampfer In Betrieb Nehmen
SANARIUM B, S Bedienen 5.10. Verdampfer in Betrieb nehmen SANARIUM B - Verdampfer befüllen Den Verdampfer nur im kalten Zustand befüllen. Wassermenge für die vorgesehene Badedauer einfüllen. Dem Wasser keine Zusätze beigeben. Ablasshahn (1) schließen - Ablasshahn nach links stellen. Verdampfer an der Befülleinheit (2) mit Wasser befüllen. - Seite 16 SANARIUM B, S Bedienen 5.10. Verdampfer in Betrieb nehmen SANARIUM S Eckventil (1) für den Wasserzulauf öffnen. Leuchtschalter (2) am Verdampfer einschalten. Ist der Verdampfer betriebsbereit, leuchtet die grüne LED - BETRIEB Leuchtet die gelbe oder rote LED (3): Die Wartung unter 8.2. beachten. Die Steuerung schaltet den Verdampfer automatisch zu.
-
Seite 17: 5.11. Verdampfer Außer Betrieb Nehmen
SANARIUM B, S Bedienen 5.11. Verdampfer außer Betrieb nehmen SANARIUM B - Restwasser ablassen Wasser nach jedem Badegang ablassen. Verbrühungsgefahr! Das Restwasser ist direkt nach dem Badebetrieb noch heiß. Einfüllkanne (1) unter den Auslass (2) stellen. Ablasshahn (3) öffnen - Ablasshahn nach rechts stellen. - Seite 18 SANARIUM B, S Bedienen 5.11. Verdampfer außer Betrieb nehmen SANARIUM S Bei längeren Betriebspausen den Verdampfer außer Betrieb nehmen. Leuchtet die gelbe oder rote LED (1): Die Wartung unter 8.2. beachten. Eckventil (2) für den Wasserzulauf schließen. Taste ABSCHLÄMMEN (3) drücken, bis der Dampfzylinder entleert ist.
-
Seite 19: Individuell Einstellen
SANARIUM B, S Individuell einstellen Taste: Bezeichnung: A Taste Kabinenlicht B Taste Betriebsarten C Tasten links/rechts D Tasten auf/ab E Taste OK Programme: Sauna - Temperatur SANARIUM - Temperatur Luftfeuchte Individualprogramm Individualprogramm Individualprogramm 80 °C 50 °C ca. 35 g/m 90 °C 55 °C ca. -
Seite 20: Luftfeuchtigkeit Einstellen, Sanarium
SANARIUM B, S Individuell einstellen Taste: Bezeichnung: A Taste Kabinenlicht B Taste Betriebsarten C Tasten links/rechts D Tasten auf/ab E Taste OK 6.3. Luftfeuchtigkeit einstellen, SANARIUM Menü mit den Tasten links/rechts anwählen. Die Sollwertvorgabe der Balkenanzeige mit den Tasten auf/ab verändern. -
Seite 21: Ventilator Einstellen (Option)
Die Steuerung läuft mit der neuen Einstellung für die Duftstoffzufuhr. 6.8. Klima-Manager (Option) Verwendbare Duftstoffe! Beim Einsatz vom Klima-Manager keine Duftstoffe mit Eukalyptus verwenden! Nur original Klafs Duftstoffe verwenden. Betriebs-LED (1) am Klima-Manager. BCD-Schalter (2) am Klima-Manager. Luftdurchsatz in der Saunakabine einstellen. Stellung... -
Seite 22: Abluftklappe Zur Be- Und Entlüftung Der Kabine
Abluftklappe zur Be- und Entlüftung der Kabine Die richtige Be- und Entlüftung ist die Voraussetzung für ein gutes Klima. Mit der Klafs-Abluftwand mit einstellbarer Abluftklappe (Option) lässt sich der Luftdurchsatz regeln. Es ist jedoch zwischen Sauna- oder SANARIUM-Betrieb zu unterscheiden. -
Seite 23: Sollte Etwas Nicht Funktionieren
SANARIUM B, S Sollte etwas nicht funktionieren 7.1. Fehleranzeige auf dem Display Reparatur- und Instandsetzungsarbeiten ausschließlich von Klafs-Servicepersonal oder einer ausdrücklich von Klafs ermächtigten Stelle durchführen lassen! Die Fehlermeldung erscheint an den beiden rechten Ziffern der Badezeitanzeige (z.B. 92). Service Das Symbol blinkt zusammen mit der Fehlermeldung. -
Seite 24: Mögliche Weitere Fehler
Ventilator läuft nicht. Stromversorgung prüfen. Ausgang A1 ohne Ausgang A1 ohne Sicherung SI100 hat Sicherung SI100 (1,25 AT) wechseln oder Spannung. ausgelöst. Klafs-Service benachrichtigen. Ventilator defekt. Ventilator wechseln. Steuerung vom Netz trennen. Ventilator mit gleicher Leistung einsetzen. Fortsetzung nächste Seite SEITE 24... - Seite 25 Abschlämmpumpe defekt. Duftstoffbehälter leer. Den Duftstoffbehälter wechseln. Nur bei Verdampfer S mit Siehe ”Wartung und Pflege” - Kapitel 8.3. Birmingham- Duftstoffpumpe läuft nicht Klafs Servicepersonal benachrichtigen. Beduftung: oder defekt. Kein Duftstoff tritt Förderschlauch in der Pumpe Siehe Serviceanleitung Artikel-Nr. aus. defekt.
- Seite 26 Ursache Abhilfe Zusatzoption (PC) erscheint Klafs-Control abschalten. Steuerung lässt sich nicht starten oder im Display. Nach ca. 5 Minuten gibt Klafs-Control bedienen. die Steuerung frei. Die Steuerung wird von Klafs-Control gesteuert. Datenleitung zwischen Klafs-Control und der Steuerung abklemmen. Das Bedienfeld ist gesperrt.
-
Seite 27: Wartung Und Pflege
SANARIUM B, S Wartung und Pflege Die hohe Luftfeuchtigkeit beim SANARIUM-Betrieb schadet dem Holz Ihrer Kabine nicht. Sie müssen jedoch die Kabine gut entlüften und die Nachtrockenphase einhalten. Nie Kabineninnenwände, Liege- und Sitzeinrichtung mit Wasser oder Hochdruckreiniger abspritzen! Die Holzoberflächen mit einem feuchten Lappen abwischen. Verschmutzte Liegen Die Oberseite der Liegen, abhängig von der Benutzung, bei wöchentlichem Badebetrieb spätestens jährlich mit einem feinen Schleifpapier abschleifen. -
Seite 28: Verdampfer - Sanarium B Entkalken
SANARIUM B, S Wartung und Pflege 8.1. Verdampfer - SANARIUM B entkalken SANARIUM B - entleeren Die Einfüllkanne (1) unter den Auslass stellen. Den Ablasshahn (2) öffnen. Nachdem der Verdampfer entleert ist den Ablasshahn (2) wieder schließen. Die Einfüllkanne (1) entleeren. SANARIUM B - entkalken Die Einfüllkanne (1) mit ca. -
Seite 29: Verdampfer - Sanarium S
SANARIUM B, S Wartung und Pflege 8.2. Verdampfer - SANARIUM S Hinweis! Arbeiten an elektrischen Bauteilen/-gruppen nur von Elektrofachkräften, die entsprechend den elektrotechnischen Regeln arbeiten, durchführen lassen. SANARIUM S - Verdampferzylinder Die Lebensdauer des Dampfzylinders ist abhängig von: der Betriebsdauer der Betriebsleistung der örtlichen Wasserqualität. -
Seite 30: Verdampfer - Duftstoffbehälter Wechseln
SANARIUM B, S Wartung und Pflege 8.3. Verdampfer - Duftstoffbehälter wechseln Duftstoffbehälter vor dem Austausch gut durchschütteln. Schlauch aus dem leeren Duftstoffbehälter nehmen. Leeren Duftstoffbehälter aus der Aufnahme nehmen. Verschlusskappe vom neuen Duftstoffbehälter schrauben. Neuen Duftstoffbehälter in die Aufnahme stellen. Schlauch in den Duftstoffbehälter bis zum Behälterboden schieben. -
Seite 31: Notizen
SANARIUM B, S Notizen SEITE 31 5070170/03.04... -
Seite 32: 10. Anschriften
Klafs Saunabau Ges.m.b.H. Sonnwiesen 375 A-6361 Hopfgarten/Tirol Tel. +43 5335 2330-0 Mit Ihrem ”Klafs SANARIUM mit Steuerung Typ 16033“ wünschen wir Ihnen immer viel Spaß, Wohlbefinden, Entspannung und Erholung. Technische Änderungen vorbehalten. Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der Firma Klafs Saunabau GmbH &...
