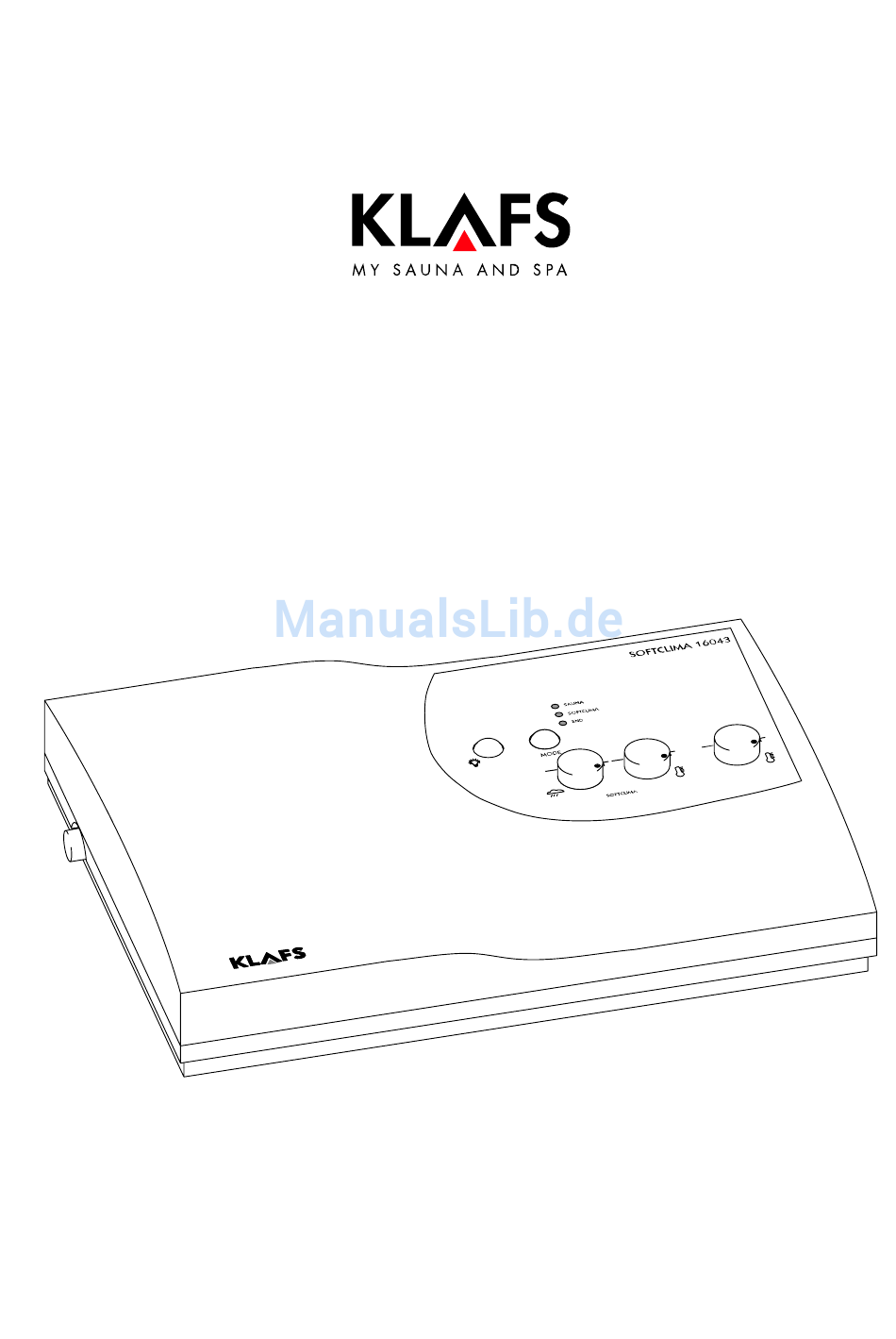

- Seite 1 Bedienungsanleitung Klafs Softclima mit Steuerung Typ 16043...
-
Seite 2: Inhaltsverzeichnis
Seite Kurzbeschreibung der Softclima Steuerung 16043 ... Bestimmungsgemäße Verwendung ...... -
Seite 3: Kurzbeschreibung Der Softclima Steuerung 16043
Softclima Kurzbeschreibung der Softclima Steuerung 16043 Die Klafs-Softclima Steuerung bietet Ihnen die Möglichkeit, Ihre Sauna komfortabel zu betreiben. Die Badebedingungen sind vor und während des Badebetriebs im Rahmen der Einstellbereiche veränderbar. Hauptschalter Bedienfeld Badeform: SAUNA-Betrieb SAUNA mit Temperaturen von 85 - 100 °C und einer geringen relativen Luftfeuchtigkeit. -
Seite 4: Bestimmungsgemäße Verwendung
Betrieb gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen. Die Softclima-Steuerung 16043 dürfen nur Personen bedienen, warten und instand halten, die hiermit vertraut und über die Gefahren unterrichtet sind. Einschlägige VDE-Vorschriften, sowie sonstige allgemein anerkannte sicherheitstechnische Regeln einhalten. Eigenmächtige Veränderungen an der Steuerung schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. -
Seite 5: Bedien- Und Anzeigeelemente
Softclima Bedien- und Anzeigeelemente C LED`s Betriebsart Hauptschalter Bedienfeld Element/ Bezeichnung: Funktion: Taste: Hauptschalter Standby der Steuerung ein-/ausschalten. (links am Steuergehäuse) Dauerlicht an der LED Betriebsart End entspricht Standby Betrieb. Taste Licht Kabinenlicht ein-/ausschalten. Nur bei eingeschaltetem Hauptschalter. Taste MODE Auswahl der Betriebsart: Sauna, Softclima oder Programmende. -
Seite 6: Bedienen
Softclima Bedienen 5.1. Kabinenlicht ein-/ausschalten Vorbedingung: Den Hauptschalter der Steuerung einschalten. Die Taste drücken. 5.2. Standby ein-/ausschalten Den Hauptschalter links am Gehäuse betätigen. Bei eingeschaltetem Hauptschalter befindet sich die Steuerung im Standby und der Softclima- oder Saunabetrieb kann über das Bedienfeld Hauptschalter Bedienfeld gestartet werden. -
Seite 7: Badebetriebsart Wechseln
Softclima Bedienen 5.5. Badebetriebsart wechseln Die Badebetriebsart kann während des laufenden Betriebs der Sauna gewechselt werden. Die Taste MODE ggf. wiederholt drücken, bis die LED Betriebsart Sauna oder Softclima leuchtet. Durch die unterschiedlichen klimatischen Verhältnisse der beiden Badeformen ist eine Übergangszeit von mindestens 20 Minuten erforderlich. -
Seite 8: Pluris - Verdampfer In Betrieb Nehmen
Softclima Bedienen 5.8. PLURIS - Verdampfer in Betrieb nehmen Brandgefahr! Kontrollieren Sie immer vor der Inbetriebnahme, dass keine brennbaren Gegenstände auf oder am Saunaofen liegen. Heiße Oberflächen - Verbrennungsgefahr! Die Abdeckung (1) ist direkt nach dem Badebetrieb noch heiß. Finger und Hände vor Verbrennungen schützen. -
Seite 9: Pluris - Verdampfer Außer Betrieb Nehmen
Softclima Bedienen 5.9. PLURIS - Verdampfer außer Betrieb nehmen Restwasser ablassen Das Restwasser nach jedem Badegang ablassen. Heiße Oberflächen - Verbrennungsgefahr! Das Restwasser ist direkt nach dem Badebetrieb noch heiß. Finger und Hände vor Verbrennungen schützen Die Einfüllkanne (1) unter den Auslass (2) stellen. Den Ablasshahn (3) öffnen. -
Seite 10: Individuell Einstellen
Softclima Individuell einstellen Element/ Bezeichnung: Taste: Taste Licht Taste MODE LED's Betriebsart Drehknopf Temperatur Sauna Drehknopf Temperatur Softclima Drehknopf Luftfeuchte 6.1. Badetemperaturen Sauna, Softclima Badetemperatur Sauna Übliche Badetemperatur 85 °C - 95 °C. Die Mittelstellung am Temperatur-Drehknopf D Sauna entspricht ca. 80 °C. Badetemperatur Softclima Übliche Badetemperatur 50 °C - 60 °C. -
Seite 11: Badetemperatur Softclima Einstellen
Softclima Individuell einstellen Element/ Bezeichnung: Taste: Taste Licht Taste MODE LED's Betriebsart Drehknopf Temperatur Sauna Drehknopf Temperatur Softclima Drehknopf Luftfeuchte 6.3. Badetemperatur Softclima einstellen Badetemperatur Softclima einstellen Den Drehknopf Temperatur Softclima E nach rechts bis zum Anschlag drehen. Die Temperaturanzeige in der Kabine beobachten. Ist die gewünschte Badetemperatur erreicht? Den Drehknopf Temperatur Softclima E langsam nach links drehen. -
Seite 12: Sollte Etwas Nicht Funktionieren
Softclima Sollte etwas nicht funktionieren 7.1. Störanzeige an den LED's Betriebsart Reparatur- und Instandsetzungsarbeiten ausschließlich von Klafs-Servicepersonal oder einer ausdrücklich von Klafs ermächtigten Stelle durchführen lassen! Folgende Störungen werden durch gleichzeitiges Blinken aller LED`s angezeigt. Anzeige Fehler Schnelles Blinken. Fehler Sicherheitstemperaturbegrenzer (STB). -
Seite 13: Wartung Und Pflege
Softclima Wartung und Pflege Die hohe Luftfeuchtigkeit beim Softclimabetrieb schadet dem Holz Ihrer Kabine nicht. Voraussetzung ist, dass die Kabine nach dem Betrieb gut entlüftet wird. Niemals die Kabineninnenwände, sowie die Liege- und Sitzeinrichtung mit Wasser oder einem Hochdruckreiniger abspritzen! Empfehlung: Reinigen der Saunakabine mit Kabinenlicht. -
Seite 14: Softclima
Softclima Wartung und Pflege 8.1. Softclima Hinweis! Arbeiten an elektrischen Bauteilen/-gruppen nur von Elektrofachkräften, die entsprechend den elektrotechnischen Regeln arbeiten, durchführen lassen. Verdampfer - entleeren Einfüllkanne (1) unter den Auslass (2) stellen. Den Ablasshahn (3) öffnen. Nachdem der Verdampfer entleert ist den Ablasshahn (3) wieder schließen. -
Seite 15: Notizen
Softclima Notizen SEITE 15 5070131/05.09... -
Seite 16: Anschriften
Sonnwiesenweg 19 unserem Onlineshop A-6361 Hopfgarten/Tirol auf www.klafs.at Tel. +43 5335 2330-0 Mit Ihrer ”Klafs Softclima mit Steuerung Typ 16043” wünschen wir Ihnen immer viel Spaß, Wohlbefinden, Entspannung und Erholung. Technische Änderungen vorbehalten. Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der Firma Klafs GmbH &...
