Bedienungsanleitung
Klafs Softclima mit Steuerung Typ 18043

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Klafs Softclima 18043

Inhaltszusammenfassung für Klafs Softclima 18043

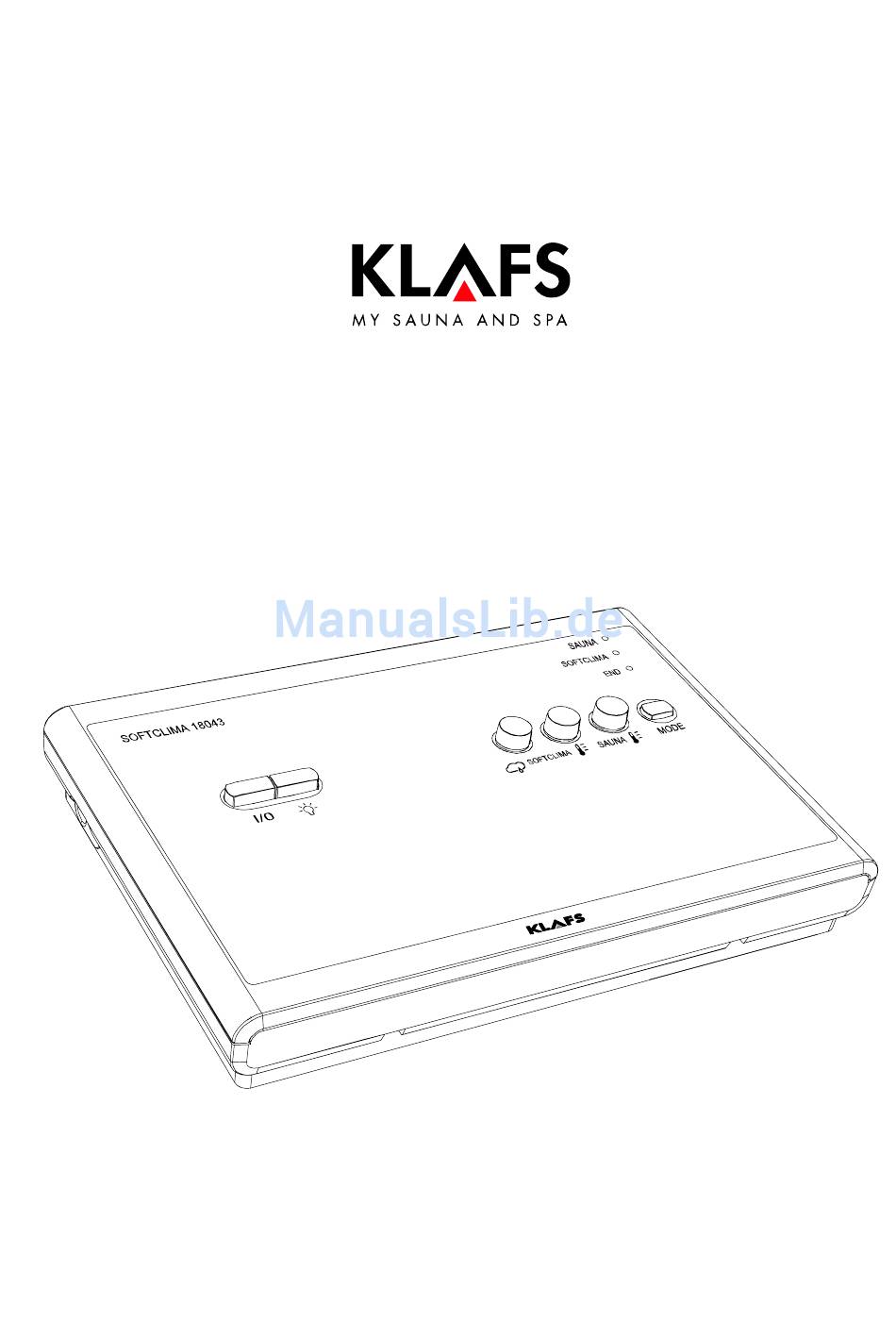

  • Seite 1 Bedienungsanleitung Klafs Softclima mit Steuerung Typ 18043...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Kurzbeschreibung der Softclima Steuerung ....Badeform ........... . . 2.1.

  • Seite 3: Kurzbeschreibung Der Softclima Steuerung

    Softclima Kurzbeschreibung der Softclima Steuerung Die Klafs-Softclima Steuerung bietet Ihnen die Möglichkeit, Ihre Sauna komfortabel zu betreiben. Die Badebedingungen sind vor und während des Badebetriebs im Rahmen der Einstellbereiche verän‐ derbar. Bedienelemente Hauptschalter Badeform 2.1. Sauna SAUNA mit Temperaturen von 85 - 100 °C und einer geringen relativen Luftfeuchte.

  • Seite 4: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Die Softclima-Steuerung ist ausschließlich für den üblichen Gebrauch zur Steuerung von freigegebe‐ nen (von der Firma Klafs beim VDE oder TÜV angemeldeten) Saunaöfen und Verdampferautomaten bestimmt (bestimmungsgemäßer Gebrauch). Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß! Für hieraus resultierende Schäden haftet der Hersteller nicht;...

  • Seite 5: Bedien- Und Anzeigeelemente

    Softclima Bedien- und Anzeigeelemente Anzeigeelemente Hauptschalter Bedienelemente Element/ Bezeichnung: Funktion: Taste: I/O Hauptschalter Standby der Steuerung ein-/ausschalten. Taste Kabinenlicht Kabinenlicht ein-/ausschalten. Taste MODE Auswahl der Badeform: Sauna, Softclima oder Programmende. LED`s Badeform Angewählte Badeform anzeigen. Dauerlicht an der LED END (C) entspricht Standby-. Blinklicht an der entsprechenden LED Sauna/Softclima-zeigt die gewählte Badeform an.

  • Seite 6: Bedienen

    Softclima Bedienen 7.1. Kabinenlicht ein-/ausschalten Vorbedingung: Den Hauptschalter der Steuerung einschalten. Die Taste drücken. 7.2. Standby ein-/ausschalten Taste I/O betätigen. Bei eingeschaltetem Hauptschalter befindet sich die Steuerung im Standby und die Badeform Softclima- oder Sauna kann über Hauptschalter das Bedienfeld gestartet werden. Voraussetzung für die nachfolgende Bedienung: Die Steuerung ist Standby geschaltet.

  • Seite 7: Badeform Wechseln

    Softclima Bedienen 7.5. Badeform wechseln Die Badeform kann während des laufenden Betriebs gewechselt werden. Die Taste MODE ggf. wiederholt drücken, bis die LED Badeform Sauna oder Softclima leuchtet. Durch die unterschiedlichen klimatischen Verhältnisse der beiden Badeformen ist eine Übergangszeit von mindestens 20 Minuten erforderlich. 7.6.

  • Seite 8: Pluris - Verdampfer In Betrieb Nehmen

    Softclima Bedienen 7.8. PLURIS - Verdampfer in Betrieb nehmen Brandgefahr! Kontrollieren Sie immer vor der Inbe‐ triebnahme, dass keine brennbaren Gegenstände auf dem oder am Saunaofen liegen. Heiße Oberflächen - Verbrühungsgefahr! Die Abdeckung (1) ist direkt nach dem Badebetrieb noch heiß. Finger und Hände vor Verbrennun‐...
  • Seite 9 PLURIS - Verdampfer in Betrieb nehmen Fortsetzung Kräuterkissen auflegen (Option) Brandgefahr! Das Kräuterkissen (4) nicht auf die heißen Steine legen. Nur die von Klafs vorgegebenen Kräuterkissen auflegen. Kräuterkissenaufnahme (1) mit der Aromagabel (2) vom Dampfaustrittskörper (3) nehmen. Kräuterkissen (4) auf die Kräuterkissenaufnahme legen.

  • Seite 10: Pluris - Verdampfer Außer Betrieb Nehmen

    Softclima Bedienen 7.9. PLURIS - Verdampfer außer Betrieb nehmen Restwasser ablassen Das Restwasser nach jedem Badebe‐ trieb ablassen. Heiße Oberflächen - Verbrühungsgefahr! Das Restwasser ist direkt nach dem Badebetrieb noch heiß. Finger und Hände vor Verbrühungen schützen. Die Einfüllkanne (1) unter den Auslass (2) stellen.
  • Seite 11 Softclima Bedienen 7.9. PLURIS - Verdampfer außer Betrieb nehmen Fortsetzung Kräuterkissen entnehmen (Option) Verbrühungsgefahr! Die Kräuterkissenaufnahme ist direkt nach dem Badebetrieb noch heiß. Kräuterkissenaufnahme (1) mit der Aromagabel (2) vom Dampfaustrittskörper (3) nehmen. Kräuterkissen (4) entsorgen. Kräuterkissenaufnahme (1) wieder in den Dampfaustrittskörper (3) einsetzen.

  • Seite 12: Individuell Einstellen

    Softclima Individuell einstellen Element/ Bezeichnung: Taste: Taste Kabinenlicht Taste MODE LED`s Badeform Drehknopf Temperatur Sauna Drehknopf Temperatur Softclima Drehknopf Luftfeuchte 8.1. Temperaturen Sauna, Softclima Temperatur Sauna Übliche Temperatur 85 °C - 95 °C. Die Mittelstellung am Drehknopf Temperatur Sauna D entspricht ca. 80 °C. Temperatur Softclima Übliche Temperatur 50 °C - 60 °C.

  • Seite 13: Temperatur Softclima Einstellen

    Softclima Individuell einstellen Element/ Bezeichnung: Taste: Taste Kabinenlicht Taste MODE LED`s Badeform Drehknopf Temperatur Sauna Drehknopf Temperatur Softclima Drehknopf Luftfeuchte 8.3. Temperatur Softclima einstellen Temperatur Softclima einstellen Den Drehknopf Temperatur Softclima E nach rechts bis zum Anschlag drehen. Die Temperaturanzeige in der Kabine beobachten. Ist die gewünschte Temperatur erreicht? Den Drehknopf Temperatur Softclima E langsam nach links drehen.

  • Seite 14: Sollte Etwas Nicht Funktionieren

    Softclima Sollte etwas nicht funktionieren 9.1. Störanzeige an den LED's Badeform Reparatur- und Instandsetzungsarbeiten ausschließlich von Klafs-Servicepersonal oder einer ausdrücklich von Klafs ermächtigten Stelle durchführen lassen! Folgende Störungen werden durch gleichzeitiges Blinken aller LED`s angezeigt. Anzeige Fehler Schnelles Blinken. Fehler Sicherheitstemperaturbegrenzer (STB).

  • Seite 15: Wartung Und Pflege

    Softclima Wartung und Pflege 10.1. Saunakabine reinigen Die hohe Luftfeuchte beim Softclimabetrieb schadet dem Holz Ihrer Kabine nicht. Voraussetzung ist, dass die Kabine nach dem Betrieb gut entlüftet wird. Niemals die Kabineninnenwände sowie die Liege- und Sitzeinrichtung mit Wasser oder einem Hochdruckreiniger abspritzen! Verschmutzte Liegen Die Holzoberflächen mit einem feuchten Lappen abwischen.

  • Seite 16: 10.2. Softclima

    Softclima Wartung und Pflege 10.2. Softclima Hinweis! Arbeiten an elektrischen Bauteilen/-gruppen nur von Elektrofachkräften, die entspre‐ chend den elektrotechnischen Regeln arbeiten, durchführen lassen. Verdampfer - entleeren Einfüllkanne (1) unter den Auslass (2) stellen. Den Ablasshahn (3) öffnen. Nachdem der Verdampfer entleert ist den Ablasshahn (3) wieder schließen.

  • Seite 17: Notizen

    Softclima Notizen SEITE 17 50701255/12.10...
  • Seite 18 Softclima Notizen SEITE 18 50701255/12.10...
  • Seite 19 Softclima Notizen SEITE 19 50701255/12.10...

  • Seite 20: Anschriften

    Onlineshop A-6361 Hopfgarten/Tirol auf www.klafs.at Tel. +43 5335 2330-0 Mit Ihrer ”Klafs Softclima mit Steuerung Typ 18043” wünschen wir Ihnen immer viel Spaß, Wohlbefinden, Entspannung und Erholung. Technische Änderungen vorbehalten. Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der Firma Klafs GmbH & Co. KG SEITE 20 50701255/12.10...
