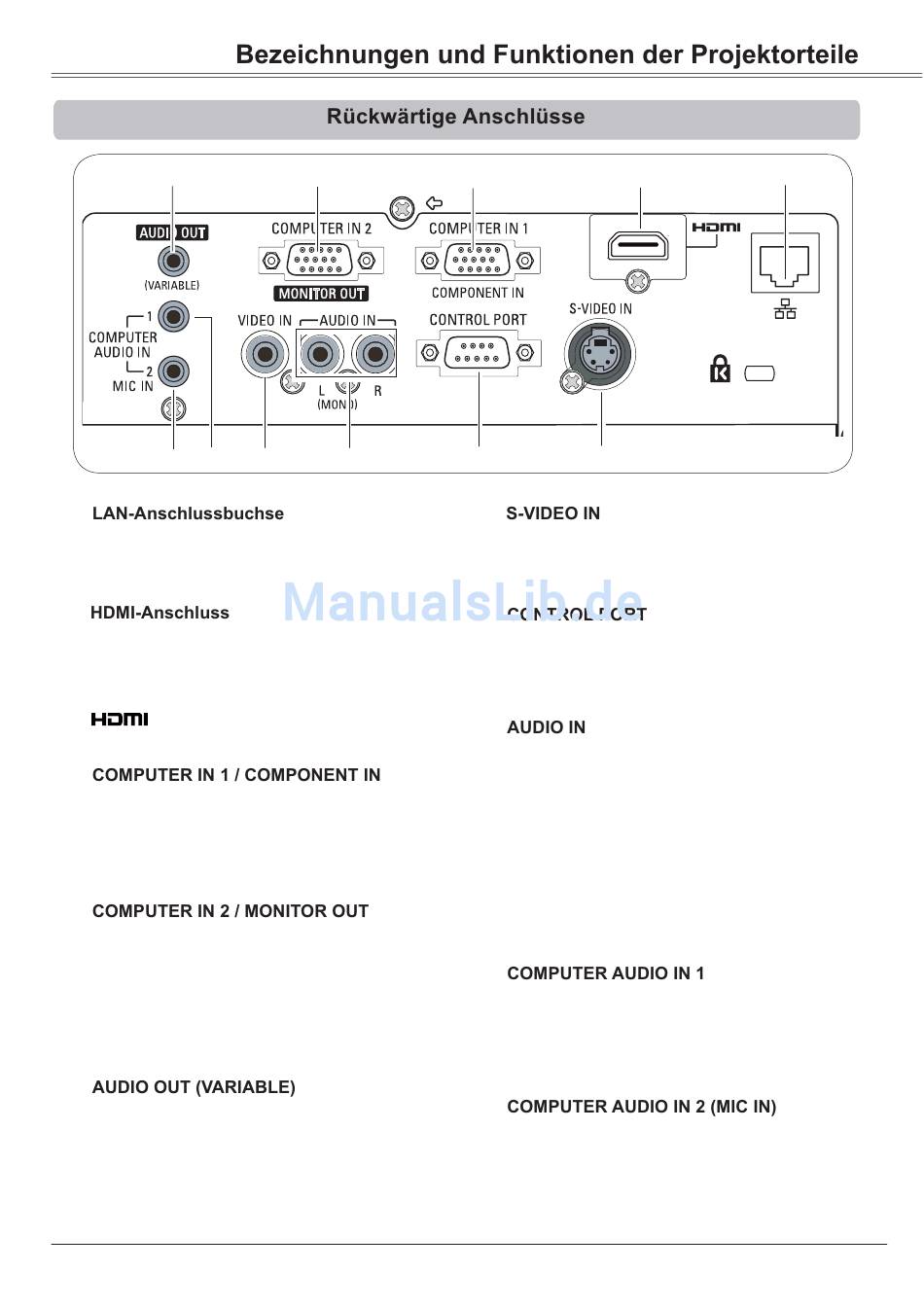

Rückwärtige Anschlüsse - Sanyo PLC-XU4001 Bedienungsanleitung

⑤
⑪ ⑩
①
Schließen Sie hier das LAN-Kabel an
(Siehe dazu die Bedienungsanleitung
"Netzwerkeinstellung und -bedienung").
②
Schließen Sie das HDMI-Signal
(einschließlich Tonsignal) des Videogeräts
oder des Computers an diesen Anschluss an
(Seiten 14, 15).
ist ein eingetragenes Warenzeichen
von HDMI Licensing, LLC.
③
Schließen Sie an dieser Buchse
ein Computerausgangssignal, den
Videoausgang eines 21-poligen RGB
Scart-Steckers oder einen Component-
Videoausgang an.(Seiten 14, 16)
④
- Schließen Sie hier die Ausgabe des
Computers (Seite 14).
- Dieser Anschluss kann verwendet
werden, um das analoge RGB-Signal
vom Anschluss COMPUTER IN 1/
COMPONENT IN an den anderen Monitor
auszugeben (Seiten 14, 16).
⑤
Schließen Sie an diese Buchse einen
externen Audioverstärker an (Seiten 16-18).
Dieser Anschluss gibt das Tonsignal vom
Anschluss AUDIO IN (⑧, ⑩ oder ⑪) oder
vom HDMI-Anschluss(2) (digitales Audio) aus.
Schließen Sie niemals Kopf- oder Ohrhörer
an die Buchse AUDIO OUT an.
④
⑨ ⑧
③ ②
⑥
⑦
⑥
Schließen Sie an dieser Buchse das
S-VIDEO-Ausgabesignal von Videogeräten
an (Seite 15).
⑦
Bei der Steuerung des Projektors mit
RS-232C verbinden Sie das Steuergerät
mithilfe des seriellen Steuerkabels mit
diesem Anschluss.
⑧
Schließen Sie an dieser Buchse den
Audioausgang der an den Buchsen ⑥
oder ⑨ angeschlossenen Videogeräte
an. Schließen Sie dieses für ein Mono-
Audiosignal (einzelnes Audiokabel) an die
Buchse L (MONO) an (Seite 15).
⑨ VIDEO IN
Schließen Sie an dieser Buchse
den Composite-Videoausgang von
Videogeräten an (Seiten 15).
⑩
Schließen Sie an dieser Buchse den
Audioausgang (Stereo) von einem
Computer oder von Videogeräten an, die
an Buchse ② oder ③ angeschlossen
sind. (Seiten 14, 16)
⑪
Schließen Sie an diese Buchse den
Audioausgang (Stereo) von einem
Computer oder von Videogeräten an, die
an Buchse ④ angeschlossen ist. Oder
schließen Sie das MIC/Mikrofon an diese
Buchse an (Seiten 14, 16).
①
9
