OERTLI PK 450 Installations- Und Wartungsanleitung

Öl-/gasheizkessel
Vorschau ausblenden Andere Handbücher für PK 450:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

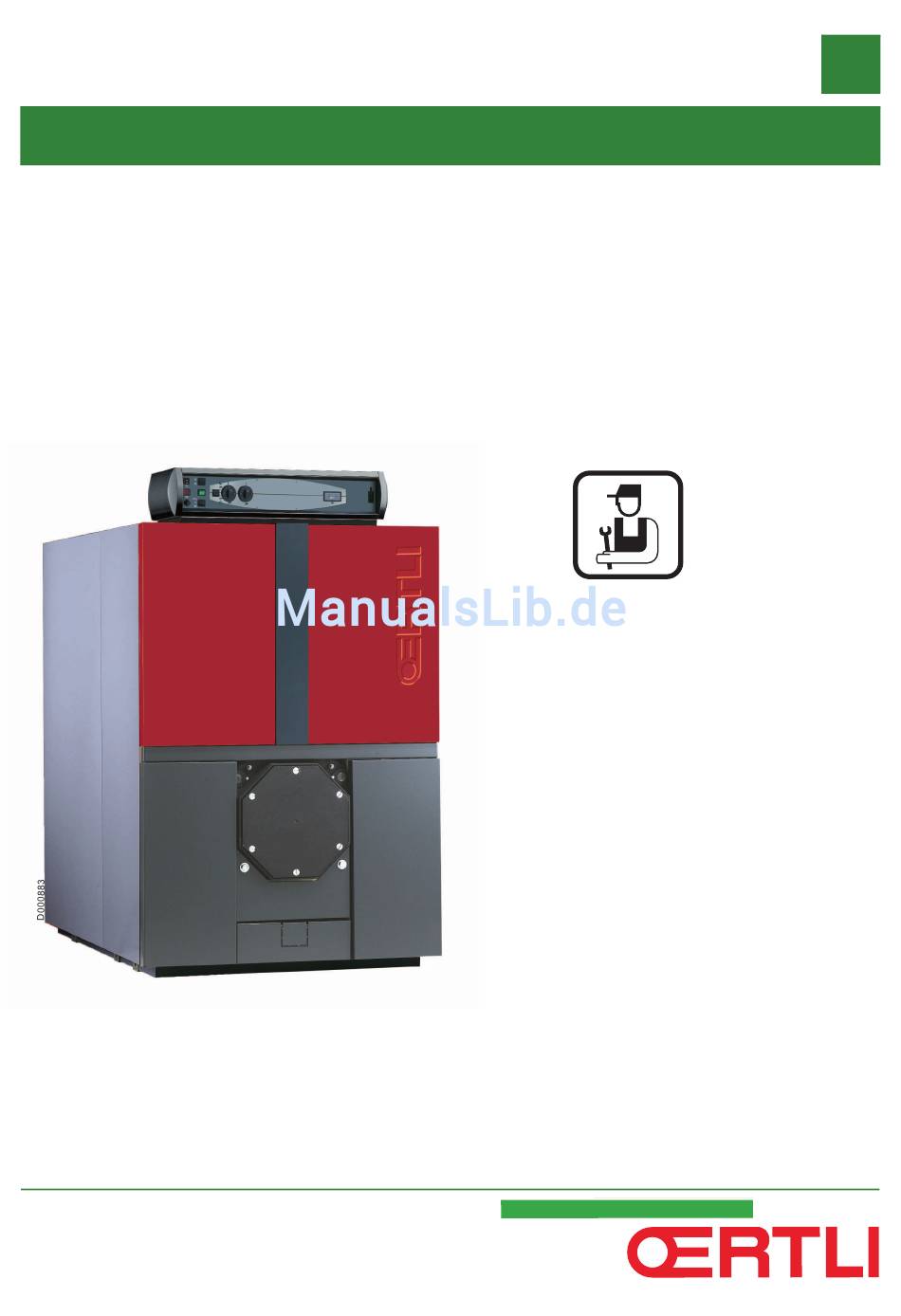

Öl-/Gasheizkessel
PK 450
300019408-001-A
Installations- und
Wartungsanleitung
FR

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für OERTLI PK 450

Inhaltszusammenfassung für OERTLI PK 450

  • Seite 1 Öl-/Gasheizkessel PK 450 Installations- und Wartungsanleitung 300019408-001-A...

  • Seite 2: Konformitätserklärung

    Konformitätserklärung Das Gerät stimmt mit dem in der -Konformitätserklärung angegebenen Baumuster überein und wird in Übereinstimmung mit den Vorschriften folgender europäischer Richtlinien und Normen hergestellt und vertrieben. Das Original der Konformitätserklärung ist beim Hersteller verfügbar. PK 450 09/03/2009 - 300019408-001-A...

  • Seite 3: Inhaltsverzeichnis

    13 Ersatzteile - PK 450 ........

  • Seite 4: Einleitung

    Piktogramme verwendet, um die Aufmerksamkeit auf besondere Hinweis eine Gefahr, leichten Hinweise zu lenken. OERTLI THERMIQUE S.A.S. möchte damit die Körperverletzungen führen kann. Sicherheit des Benutzers garantieren, jedes Problem vermeiden Achtung helfen und die korrekte Funktion des Heizkessels sicherstellen. Gefahr von Sachschäden.

  • Seite 5: Sicherheitsvorschriften Und Empfehlungen

    Regelmäßig prüfen, dass die Installation mit Wasser befüllt ist und unter Druck steht. • Der Zugang zum Gerät muss stets möglich sein. • Vermeiden, die Anlage zu entleeren. • Ausschließlich Originalersatzteile verwenden. • Keine Aufkleber und Typenschilder von den Geräten entfernen oder abdecken. 09/03/2009 - 300019408-001-A PK 450...

  • Seite 6: Technische Beschreibung

    3. Technische Beschreibung 3 Technische Beschreibung 3.1 Allgemeine Beschreibung Die Heizkessel der Reihe PK 450 sind für die Zentralheizung über - Der Heizkessel ist mit einem Öl- oder Gasgebläse-Brenner Heizkörper oder Fußbodenheizung vorgesehen. Die Heizkessel auszustatten besitzen folgende Merkmale: - S3- oder R-Schaltfeld (Siehe unten) - Die Trinkwassererwärmung...

  • Seite 7: Technische Daten

    Heizkessel für folgende Länder: Frankreich - Belgien - Spanien - Luxemburg - Tschechische Republik - Portugal - Estland Zulässiger Betriebsüberdruck: 6 bar Zulässige Betriebstemperatur: 100°C Einstellung des Kesselthermostats: 30 bis 90°C Sicherheitstemperaturbegrenzer: 110°C Heizkessel PK 450-8 PK 450-9 PK 450-10 PK 450-11 PK 450-12 PK 450-13 PK 450-14 Nennwärmeleistung...
  • Seite 8 Heizkessel für folgende Länder: Deutschland - Österreich - Polen - Slowenien - Serbien Zulässiger Betriebsüberdruck: 6 bar Zulässige Betriebstemperatur: 120°C Einstellung des Kesselthermostats: 30 bis 90°C Sicherheitstemperaturbegrenzer: 110°C Heizkessel PK 450-8 PK 450-9 PK 450-10 PK 450-11 PK 450-12 PK 450-13 PK 450-14 Nennwärmeleistung...

  • Seite 9: Hauptabmessungen

    Entleerung Rp 2 - Vorderes Element : 455 Spülöffnung Ø Rp 2 1/2 - verschlossen - Zwischenglied : 530 Entsprechender Durchmesser (in mm) : 573 Heizkesseltyp PK 450-8 PK 450-9 PK 450-10 PK 450-11 PK 450-12 PK 450-13 PK 450-14 ø...

  • Seite 10: Aufstellung Des Heizkessels

    4. Aufstellung des Heizkessels 4 Aufstellung des Heizkessels 4.1 Installation im Heizraum Für die Aufstellung benötigt der Heizkessel PK 450 dank seines Unterbaus keinen speziellen Sockel. Aufgrund der Konzeption mit geschlossenem Feuerraum muss der Boden nicht hitzebeständig sein. Der Boden muss lediglich das Gewicht des Heizkessels im Betrieb tragen können.

  • Seite 11: Belüftungsöffnungen

    Derartige Produkte nicht in der Nähe der Heizkessel lagern. Im Fall der Korrosion des Heizkessels und/oder seiner Peripheriegeräte durch chlorierte und/oder fluorierte Verbindungen (s. o.), wird keine Gewährleistung übernommen. 5 Montage Zur Montage des Heizkessels die Installationsanleitung beachten. 09/03/2009 - 300019408-001-A PK 450...

  • Seite 12: Hydraulischer Anschluss

    (Frankreich: DTU - 65.11, § 4.22 - NF P 52-203). Das Ausdehnungsgefäß muss direkt an den Kessel angeschlossen werden ohne Einbau einer Klappe oder eines Ventils. Außerdem muss das Sicherheitsventil direkt an den Heizkessel angeschlossen werden, d.h. ohne Ventil oder Klappe. PK 450 09/03/2009 - 300019408-001-A...
  • Seite 13 Bestimmungen) Wasseraufbereitung wenn TH > 25° Wasseruhr Speicherladepumpe Rückschlagklappe Kaltwassereintritt Druckminderer (wenn Systemdruck > 5.5 bar) Geeichte und verplombte Sicherheitsgruppe für 7 bar mit Ablauf und Sichtfenster Beistell-Trinkwassererwärmer Trinkwasser Zirkulationspumpe wahlweise (mit Zeitschaltuhr) Zirkulationsrücklauf Warmwasseraustritt 09/03/2009 - 300019408-001-A PK 450...

  • Seite 14: Wichtige Hinweise Für Den Anschluss Des Heizkreises

    - Die Wassertemperatur im Heizkessel wird auf mindestens 50 °C gehalten; die erste Stufe muss mindestens auf 30 % der Nennstufe eingestellt sein. - Betrieb mit modulierter Niedrigtemperatur (Mindest-Vorlauftemperatur: 40 °C); die erste Stufe muss mindestens auf 50 % der Nennstufe eingestellt sein. PK 450 09/03/2009 - 300019408-001-A...

  • Seite 15: Befüllung Der Anlage

    Die Entschlammung führt zum Ablassen größerer Mengen Wasser, die anschließend der Anlage wieder zugeführt werden müssen. Bemerkung : Beim Austausch von Heizkesseln in einem bestehenden Netz ist die Anlage sorgfältig spülen. Anschluss eines Schlammabscheiders am Rücklauf in unmittelbarer Nähe zum Heizkessel vorsehen. 09/03/2009 - 300019408-001-A PK 450...

  • Seite 16: Schornsteinanschluss

    Querschnittsveränderungen aufweisen. Der Leitungsdurchmesser muss stets mindestens dem des Heizkessel-Anschlussrohrs entsprechen, d.h.: A : ø 250 mm: für die 8 bis 10 Elemente, A : ø 300 mm: für die 11 bis 14 Elemente. PK 450 09/03/2009 - 300019408-001-A...

  • Seite 17: Heizöl- Oder Gasanschluss

    (1) Maximaler Befestigungsdurchmesser: - øB max. = 290 mm - øB max. = 330 mm mit vier 15°- oder 45°-Befestigungen øA øB øM Siehe Anleitung die dem Brenner beiliegt. 9 Elektrische Anschlüsse Siehe Anleitung zum Heizkessel-Schaltfeld. 09/03/2009 - 300019408-001-A PK 450...

  • Seite 18: Wartung Des Heizkessels

    - Die Konvektionsbeschleuniger von den oberen Abgaskanälen abziehen. - Die Abgaskanäle sorgfältig mit Hilfe der dafür vorgesehenen Bürste reinigen. - Die Konvektionsbeschleuniger abbürsten. - Stromzufuhr am Kessel ausschalten. - Möglichst einen Staubsauger verwenden. - Die obere Vorderabdeckung abnehmen. PK 450 09/03/2009 - 300019408-001-A...

  • Seite 19: Platzierung Der Konvektionsbeschleuniger

    Heizkessel für folgende Länder: Frankreich / Deutschland / Belgien / Spanien / Luxemburg / Portugal / Österreich / Tschechische Republik / Polen / Slowenien / Estland / Serbien Heizkessel PK 450-8 PK 450-9 - PK 450-10 PK 450-11 - PK 450-12 PK 450-13 - PK 450-14 8229-0010 danach 8229- 2 x 8229-0010 danach Abgaskanäle: Obere...

  • Seite 20: Wartung Des Feuerraums

    Die verbleibenden pulvrigen Zurzeit gibt es verschiedene chemische Reinigungsverfahren, die Rückstände können durch Ausbürsten oder Absaugen leicht entfernt diese Wartungsarbeiten vereinfachen. werden. Ein chemisches Reagenz wird auf die Heizflächen des Kessels aufgebracht. PK 450 09/03/2009 - 300019408-001-A...
  • Seite 21 - 1 Liter verdünnte Lösung wird in der Regel für 1 m Heizfläche (Heizkessel für Wohnräume), d.h. 0.05 bis 0.2 l Konzentrat. Zündung Die Zündung des Brenners erfolgt nach 2- bis 5-minütigem Einwirken des Reinigungsmittels. Siehe in der Anleitung des Produkts. 09/03/2009 - 300019408-001-A PK 450...

  • Seite 22: Reinigung Der Verkleidung

    Luftzirkulation im Inneren zu verhindern. einem Stopfen zu verschließen. 10.5 Sicherheitsvorkehrungen bei Stillstand der Heizung mit Frostgefahr empfehlen Verwendung eines richtig dosierten Frostschutzmittels, um das Einfrieren des Heizungswassers zu verhindern. Andernfalls die Anlage vollständig entleeren. PK 450 09/03/2009 - 300019408-001-A...

  • Seite 23: Wartung Des Brenners

    Es wird davon abgeraten, die Anlage zu entleeren, sofern dies nicht unumgänglich ist. 12.3 Typenschild Das bei der Installation auf den Heizkessel zu klebende Typenschild identifiziert den Kessel und gibt dessen Hauptdaten an. A Heizkesseltyp B Jahr C Woche D Seriennummer des Geräts 09/03/2009 - 300019408-001-A PK 450...

  • Seite 24: Ersatzteile - Pk 450

    13 Ersatzteile - PK 450 Bei der Bestellung eines Ersatzteils die Artikelnummer der Kennziffer angeben. 24/02/2009- 300019408-002-A Kesselkörper + Sonstiges PK 450 09/03/2009 - 300019408-001-A...
  • Seite 25 13. Ersatzteile - PK 450 Verkleidung Kesselkörperisolierung 09/03/2009 - 300019408-001-A PK 450...
  • Seite 26 13. Ersatzteile - PK 450 Schaltfelder *1-Schaltfeld Siehe Ersatzteilliste in der Bedienungsanleitung zum Schaltfeld PK 450 09/03/2009 - 300019408-001-A...
  • Seite 27 13. Ersatzteile - PK 450 Kennziffern Artikel Bezeichnung Kennziffern Artikel Bezeichnung Kesselkörper + Zubehör 124625 Scharnier für Brennertür Rahmen 25.1 124626 Scharnier-Satz 300010442 Unterbau 7-8 Glieder komplett 124627 Röhre 300010443 Unterbau 9-10 Glieder komplett 700397 Schauglas-Flansch 300010444 Unterbau 11-12 Glieder komplett 27.1...
  • Seite 28 13. Ersatzteile - PK 450 Kennziffern Artikel Bezeichnung Kennziffern Artikel Bezeichnung 124658 Isolierung vor Kesselkörper, Breite 500 mm 124706 Zwischenabdeckhaube, komplett 124659 Kesselkörper-Isolierung, Breite 520 mm 124707 Abdeckhaube hinten, komplett, Breite 170 mm 124660 Kesselkörperisolierung - Länge 600 mm 124708...
  • Seite 29 13. Ersatzteile - PK 450 09/03/2009 - 300019408-001-A PK 450...
  • Seite 30 13. Ersatzteile - PK 450 PK 450 09/03/2009 - 300019408-001-A...
  • Seite 31 13. Ersatzteile - PK 450 09/03/2009 - 300019408-001-A PK 450...
  • Seite 32 +33 (0)3 89 37 00 84 +33 (0)3 89 37 69 35 +33 (0)3 89 37 32 74 +49 (0)7141 24 54 0 +49 (0)7141 24 54 88 www.oertli.be +32 (0)15 - 45 18 30 +32 (0)15 - 45 18 34 www.waltermeier.com www.waltermeier.com Bahnstrasse 24 Z.I.
