Aufstell- und Bedienungsanleitung wodtke Skulptur Tuto

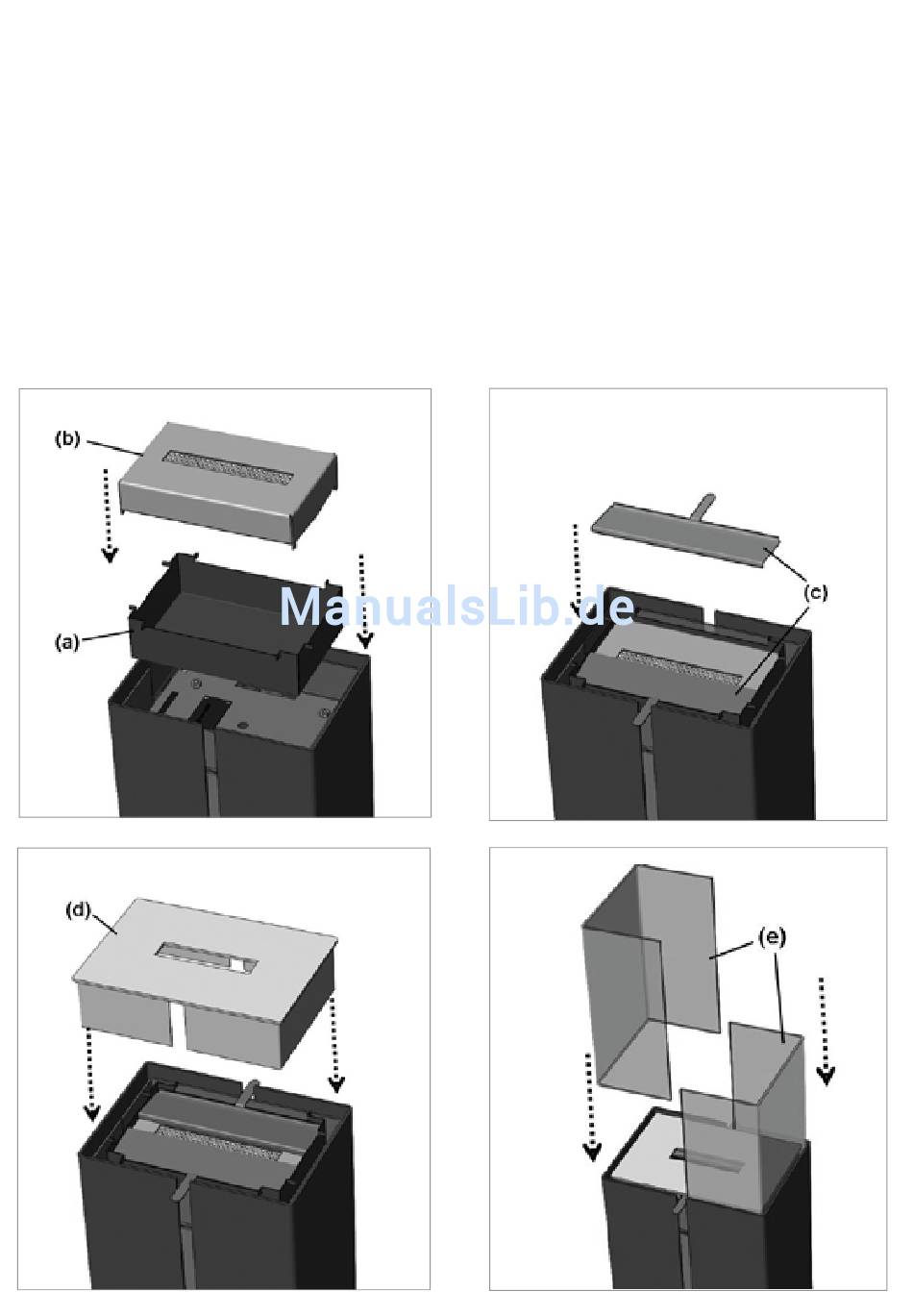

Zusammenbau:
1. Ist der Tuto Grundkörper aufgestellt, die
Brennerwanne (a) einsetzen und anschlie-
ßend den Brenner (b) in die Wanne stellen.
2. Auf den Brenner, innerhalb der Wanne,
die Löschschieber (c) aufl egen.
3. Die Abdeckhaube (d) über Brennerwanne,
Brenner und Regulierschieber stülpen. Die
seitlichen Öffnungen in der Abdeckhaube
sind für die Löschschieber vorgesehen.
4. Windschutzgläser (e) vorsichtig aus der
Verpackung nehmen und von oben in die
Fuge zwischen Brennermulde und Außen-
mantel einstecken. Die Windschutzgläser
stehen fertig montiert ca. 24 cm über den
Grundkörper hinaus.
Die Windschutzgläser müssen auch in ge-
schlossenen Räumen eingesetzt werden.
1.
3.
Seite 7/12
2.
4.
