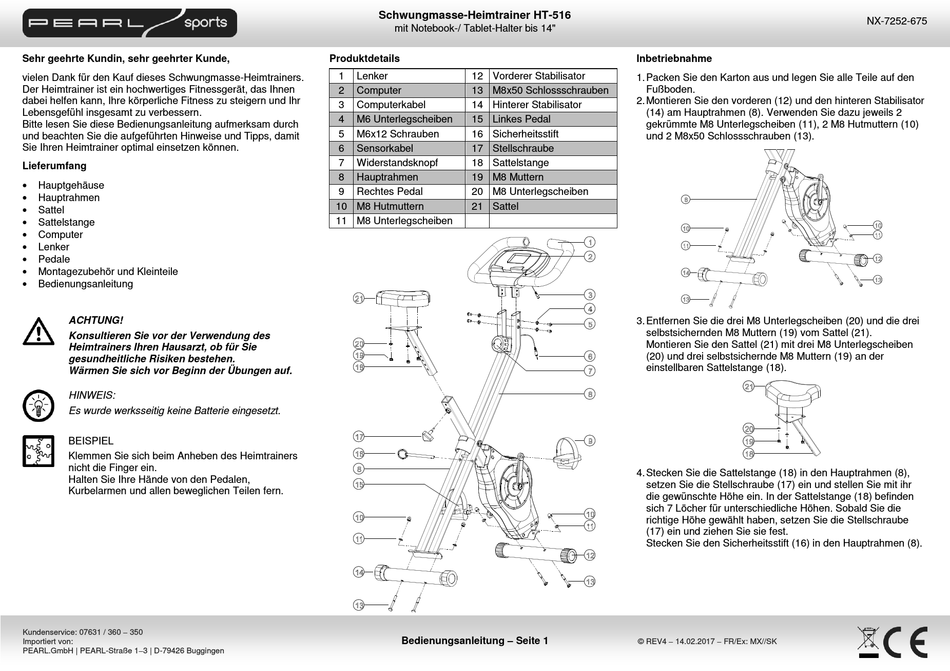

Pearl HT-516 Handbuch

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Schwungmasse-Heimtrainers.
Der Heimtrainer ist ein hochwertiges Fitnessgerät, das Ihnen
dabei helfen kann, Ihre körperliche Fitness zu steigern und Ihr
Lebensgefühl insgesamt zu verbessern.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie Ihren Heimtrainer optimal einsetzen können.
Lieferumfang
 Hauptgehäuse

Hauptrahmen

Sattel
 Sattelstange

Computer

Lenker

Pedale

Montagezubehör und Kleinteile

Bedienungsanleitung
ACHTUNG!
Konsultieren Sie vor der Verwendung des
Heimtrainers Ihren Hausarzt, ob für Sie
gesundheitliche Risiken bestehen.
Wärmen Sie sich vor Beginn der Übungen auf.
HINWEIS:
Es wurde werksseitig keine Batterie eingesetzt.
BEISPIEL
Klemmen Sie sich beim Anheben des Heimtrainers
nicht die Finger ein.
Halten Sie Ihre Hände von den Pedalen,
Kurbelarmen und allen beweglichen Teilen fern.
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Schwungmasse-Heimtrainer HT-516
mit Notebook-/ Tablet-Halter bis 14"
Produktdetails
1 Lenker 12 Vorderer Stabilisator
2 Computer 13 M8x50 Schlossschrauben
3 Computerkabel 14 Hinterer Stabilisator
4 M6 Unterlegscheiben 15 Linkes Pedal
5 M6x12 Schrauben 16 Sicherheitsstift
6 Sensorkabel 17 Stellschraube
7 Widerstandsknopf 18 Sattelstange
8 Hauptrahmen 19 M8 Muttern
9 Rechtes Pedal 20 M8 Unterlegscheiben
10 M8 Hutmuttern 21 Sattel
11 M8 Unterlegscheiben
Bedienungsanleitung – Seite 1
Inbetriebnahme
1. Packen Sie den Karton aus und legen Sie alle Teile auf den
Fußboden.
2. Montieren Sie den vorderen (12) und den hinteren Stabilisator
(14) am Hauptrahmen (8). Verwenden Sie dazu jeweils 2
gekrümmte M8 Unterlegscheiben (11), 2 M8 Hutmuttern (10)
und 2 M8x50 Schlossschrauben (13).
3. Entfernen Sie die drei M8 Unterlegscheiben (20) und die drei
selbstsichernden M8 Muttern (19) vom Sattel (21).
Montieren Sie den Sattel (21) mit drei M8 Unterlegscheiben
(20) und drei selbstsichernde M8 Muttern (19) an der
einstellbaren Sattelstange (18).
4. Stecken Sie die Sattelstange (18) in den Hauptrahmen (8),
setzen Sie die Stellschraube (17) ein und stellen Sie mit ihr
die gewünschte Höhe ein. In der Sattelstange (18) befinden
sich 7 Löcher für unterschiedliche Höhen. Sobald Sie die
richtige Höhe gewählt haben, setzen Sie die Stellschraube
(17) ein und ziehen Sie sie fest.
Stecken Sie den Sicherheitsstift (16) in den Hauptrahmen (8).
© REV4 – 14.02.2017 – FR/Ex: MX//SK
NX-7252-675
