i2 BUS 6Draht-Video Haustelefone

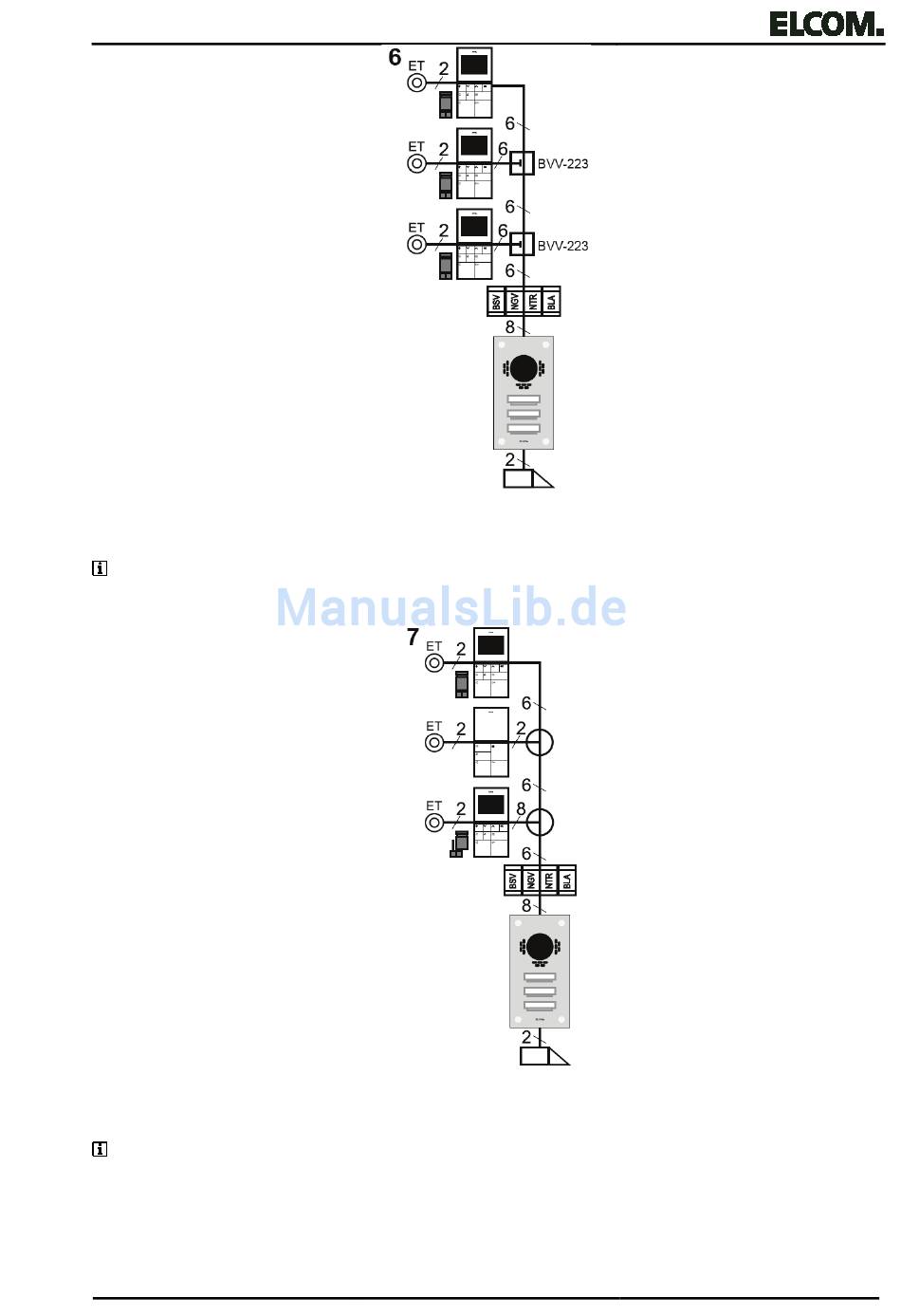

Bei Stern-, Baumstruktur (Bild 5) oder Stichstrukturen (Bild 6) müssen Videoverteiler
verwendet werden.
Bei Stichstruktur ohne Videoverteiler (Hin- und Rückadern in einer Leitung) müssen
verseilte Leitungen (z.B. J-Y(ST)Y) paarweise verwendet werden (Bild 7).
Die Anzahl der Video und Audio Haustelefone im Strang/Zweig ist abhängig von der Anzahl der
Türstationen. Zusätzliche an a/b angeschlossene i2-BUS Komponenten (z.B. Lichtautomat
BLA-100) werden wie 2 Haustelefone gewertet.
0221213
Bild: 6
Bild 7
Seite 7/8
02/2013
