a. Übersicht Gehäuse
1. GSM Status- LED
2. Akku Status- LED
3. GPS Status- LED
4. RF Status- LED (Fernbedienung)
5. Erweiterungsport
6. Mini- USB
7. Externe Alarm- LED und Schaltpluseingang
8. Schalteingänge und Relaisanschlüsse
9. Mikrofon/ Lautsprecheranschluss
10. Mikrofon/ Lautsprecheranschluss
11. Externe Stromversorgung
12. Programmierungsschalter (RF)
13. Öffnung GPS-Kabel
14. SIM- Karten Halter
15. RESET

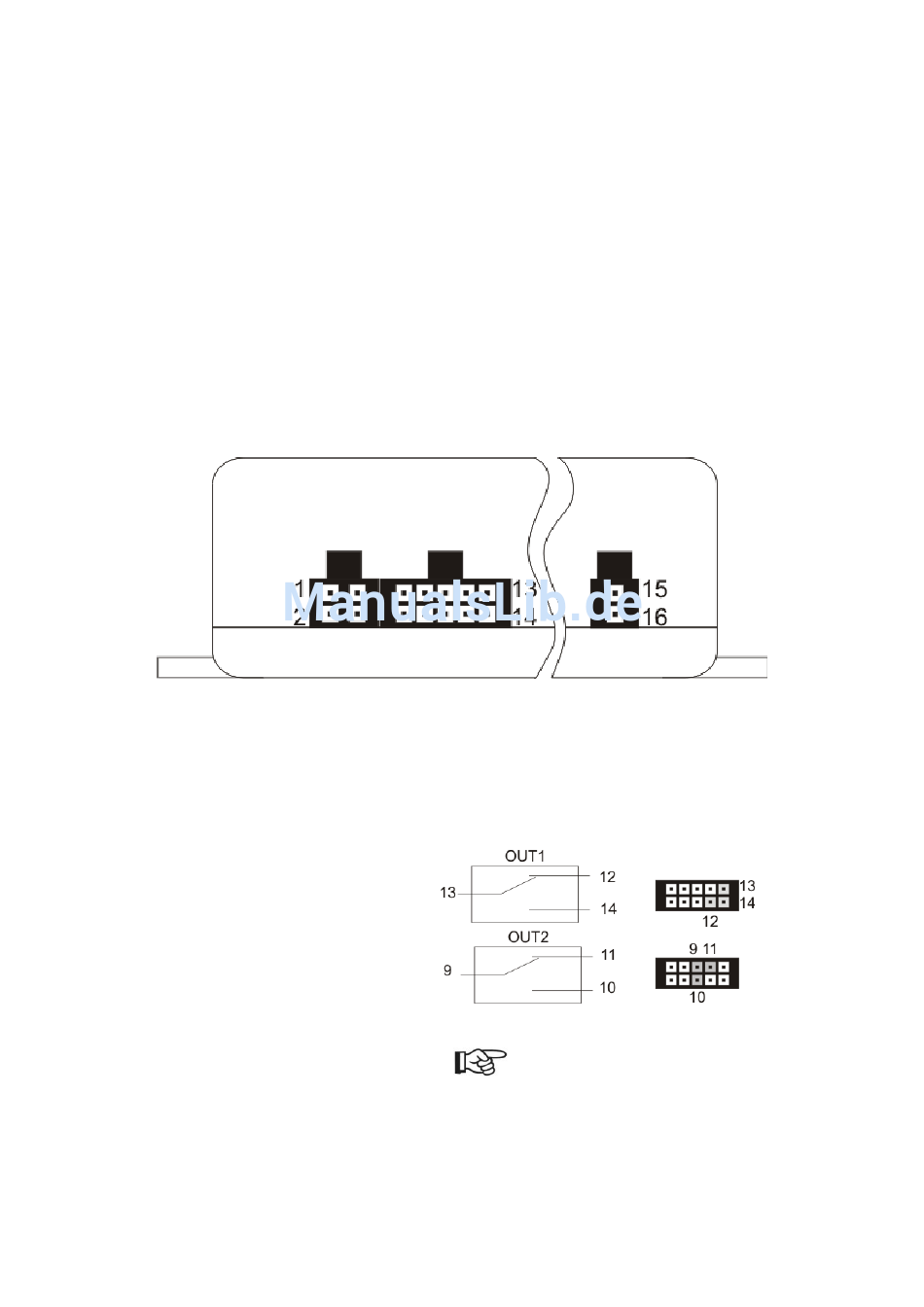

Im Folgenden werden die PIN- Belegungen beschrieben.
1. LED + Externe Alarm- LED
2. LED – Externe Alarm- LED
3. P+ Schaltplus
4. Nicht Kontaktiert
5. IN1 Schalteingang a
6. IN1 Schalteingang b
7. IN2 Schalteingang a
8. IN2 Schalteingang b
9. OUT2 Relais-Ausgang Common
10. OUT2 Relais-Ausgang Schließer
11. OUT2 Relais-Ausgang Öffner
12. OUT1 Relais-Ausgang Öffner
13. OUT1 Relais-Ausgang Common
14. OUT1 Relais-Ausgang Schließer
15. VCC Spannungsversorgung +
16. GND Spannungsversorgung -
Alle Relais befinden sich
im Zustand „OFF / RESET"
