1
2

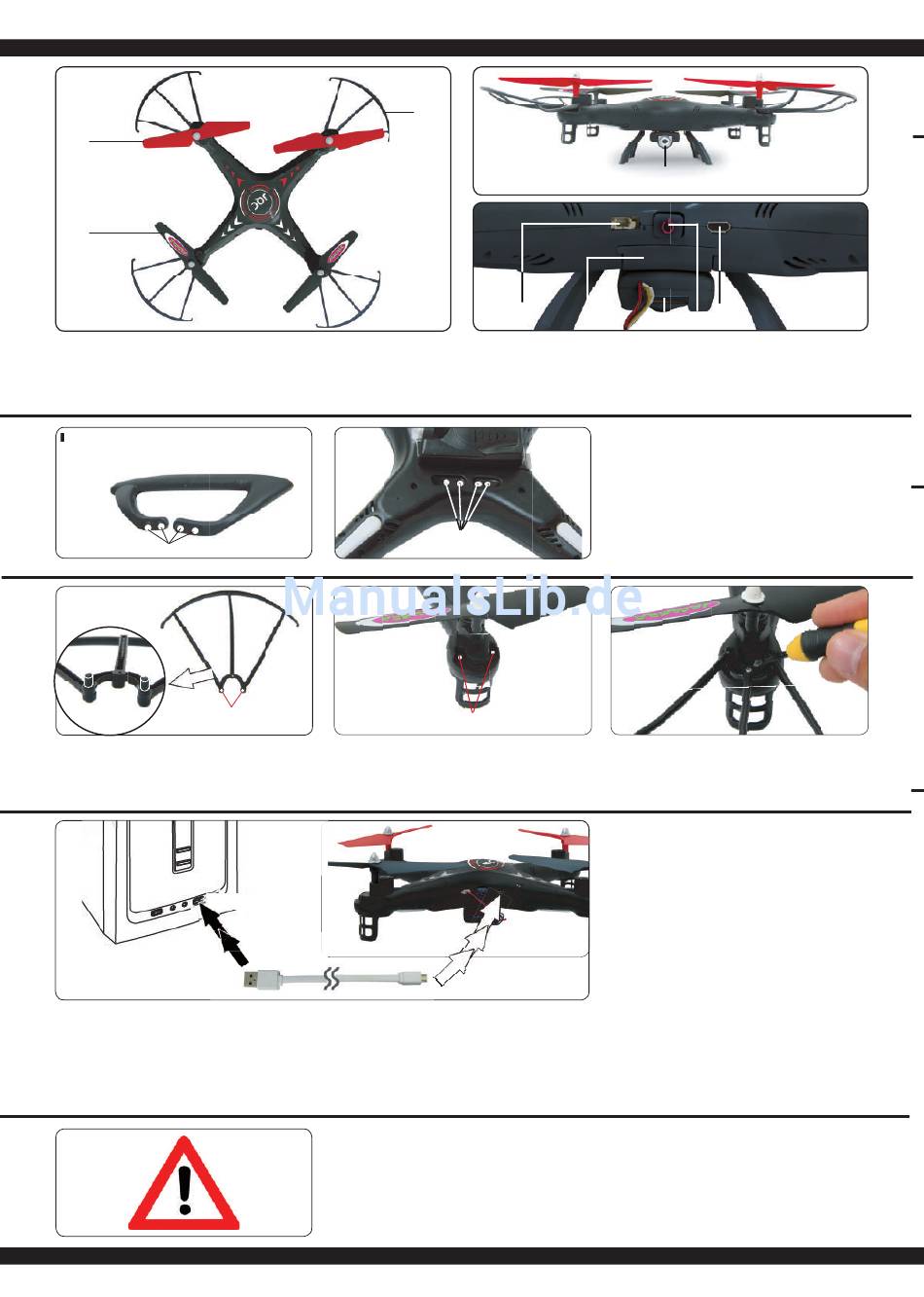

Bezeichnung der Komponenten
1. Rotorblätter vorne (rot)
2. Rotorblätter hinten (schwarz)
3. Rotorblattschutz
4. Kamera
5. Anschluß Kamera
1
1
A
1
A
Montage Rotorschutz
1. Nehmen Sie den Rotorschutz.
Ladevorgang USB
- Stecken Sie den USB-Stecker des Ladekabels in die USB-Buchse ihres PC`s.
- Verbinden Sie das Modell mit dem USB Stecker. Die rote LED am Modell leuchtet, der Lade-
vorgang startet
- Sobald die LED erlischt, ist der Ladevorgang
Nach etwa 40 - 60 min. ist der Ladevorgang abgeschlossen, die Flugzeit bei vollgeladenen Akku
beträgt ca. 5 - 10 Min.
2
vorne
2
2
2. Positionieren Sie den Rotorschutz oben an den jeweiligen
Seitenauslegern. Stecken Sie die Nase (A) in die dafür
vorgesehenen Löcher (B), bis sie einrasten.
abgeschlossen.
Achtung.
Trennen Sie immer unmittelbar nach Beenden des Ladevorgangs den Akku vom Ladegerät. Trennen Sie das Ladegerät immer
unmittelbar nach Abstecken des Akkus von der Spannungsversorgung. Ein eingesteckt lassen des Akkus bzw. des Ladege-
räts nach Beenden des Ladevorgangs kann zu Beschädigungen an Akku, Ladegerät oder der Spannungsversorgung führen
(Brandgefahr).
3
6
5
6. Akkufach
7. Micro SD Kartenslot
8. Ein-/Ausschalter
9. USB Anschluß
B
B
Wichtig!
Lassen Sie den Akku nach jedem Flug mindestens 10 min. abkühlen bevor Sie mit dem La-
devorgang beginnen. Aus Sicherheitsgründen sollte der Ladevorgang überwacht werden.
4
7
8
9
Montage Landegestell
1. Nehmen Sie die Landegestelle.
2. Stecken Sie die Nase (A) in die dafür vorgesehenen Löcher
(B), bis sie einrasten.
3
3. Schrauben Sie den Rotorschutz fest.
