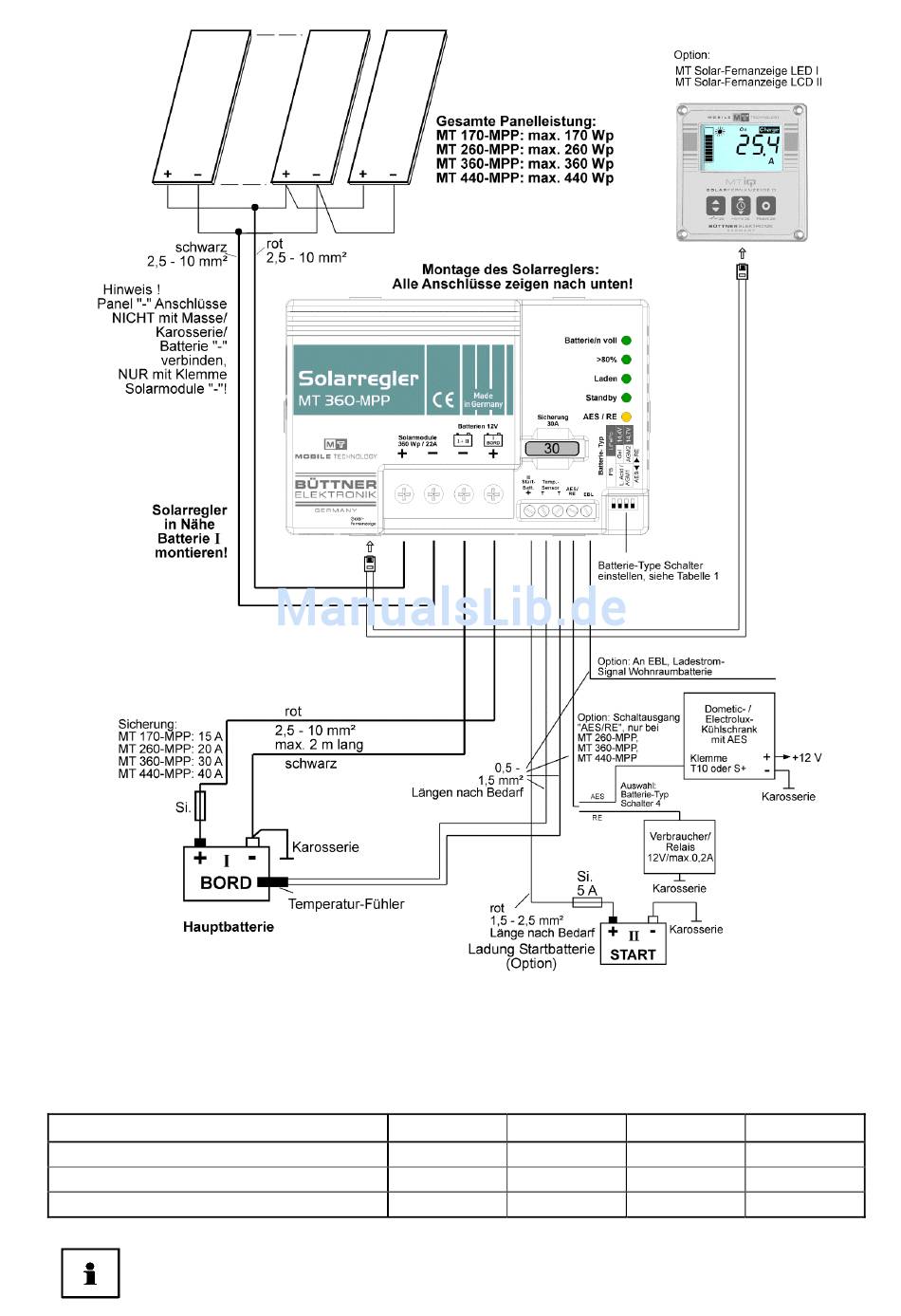

Anschluss-
Schema:
Hinweis:
Anschlussschema zeigt die maximale Anschlussbelegung zum Betrieb aller vorhandenen Funktionen des Solarreglers.
Die minimale Anschlussbelegung besteht aus den Solarmoduleingängen („+" und „-") und den Anschlüssen der
Hauptbatterie.
Sicherungen möglichst direkt nahe an den Batterien anschließen (Kabelschutz!).
Erforderliche Kabelquerschnitte, Hinweise
+/- Solarmodul-Leitungen, Länge nach Bedarf:
+/- Batterie I-Leitungen, max. 2m lang:
Sicherung nahe Batterie I (Kabelschutz):
Trennrelais:
Das in den meisten Fahrzeugen vorhandene Trennrelais (es verbindet zur Ladung durch die Lichtmaschine
die Bordbatterie bei laufendem Fahrzeugmotor mit der Start-Batterie; im Anschlussplan nicht eingezeichnet)
kann selbstverständlich weiter verwendet werden.
--3--
MT MPP-170
MT MPP-260
2
2,5-4 mm
4-6 mm
2
2,5-4 mm
4-6 mm
15 A
20 A
MT MPP-360
MT MPP-440
2
2
6-10 mm
2
2
6-10 mm
30 A
2
6-10 mm
2
6-10 mm
40 A
