A = nicht selbstschließende Feuerraumtür
• offene Betriebsweise bedingt möglich
• keine Mehrfachbelegung des Schornsteins erlaubt
A1 = selbstschließende Feuerraumtür
• geschlossene Betriebsweise
• Mehrfachbelegung des Schornsteins möglich
Bei der Ausführung A1 ist der Feuerraum, mit Ausnahme beim Nachlegen,
stets zu verschließen, um einen Heizgasaustritt zu verhindern. Diese Brenn-
zellen haben selbstschließende Feuerraumtüren, so dass die Türen nur zur
Bedienung der Feuerstätte (z.B. Reinigung des Feuerraumes oder Nachlegen
von Brennstoffen) geöffnet werden. Für den Magic ist u.a. die Mehrfach-
belegung des Schornsteins möglich. Eine Manipulation des Schließmecha-
nismus bei Ausführung A1 ist aus sicherheitstechnischen Gründen nicht
statthaft und führt zum Erlöschen der Garantie und der Betriebserlaubnis.
Die Garantie und die Betriebserlaubnis erlischt ebenso, wenn der Magic in
anderen Bereichen vom Kunden technisch verändert wird. Die gewünschte
Bauart sollten Sie mit Ihrem Kunden bzw. mit dessen Bezirksschornstein-
fegermeister (BZSM) vor der Bestellung geklärt haben.
1.2. T YPENSCHILD
Das Typenschild befindet sich bei der Brennzelle Magic in der eingelassenen
Revisionsklappe unterhalb der Feuerraumtür. Um an die Revisionsklappe zu
gelangen, muss der Feuerraum zunächst gedreht werden. Dies kann entwe-
der elektrisch oder manuell von Hand geschehen. Fassen Sie auf der rech-
ten Seite des Magic den Bediengriff mit dem Hitzeschutzhandschuh an und
ziehen Sie den Brennraum, in Richtung des Uhrzeigersinnes, nach vorne. Die
hintere Befeuerungstür muss mittig der Kaminanlage stehen. Den Türgriff
nach oben kippen und die Tür öffnen. Zum Öffnen der Klappe schrauben Sie

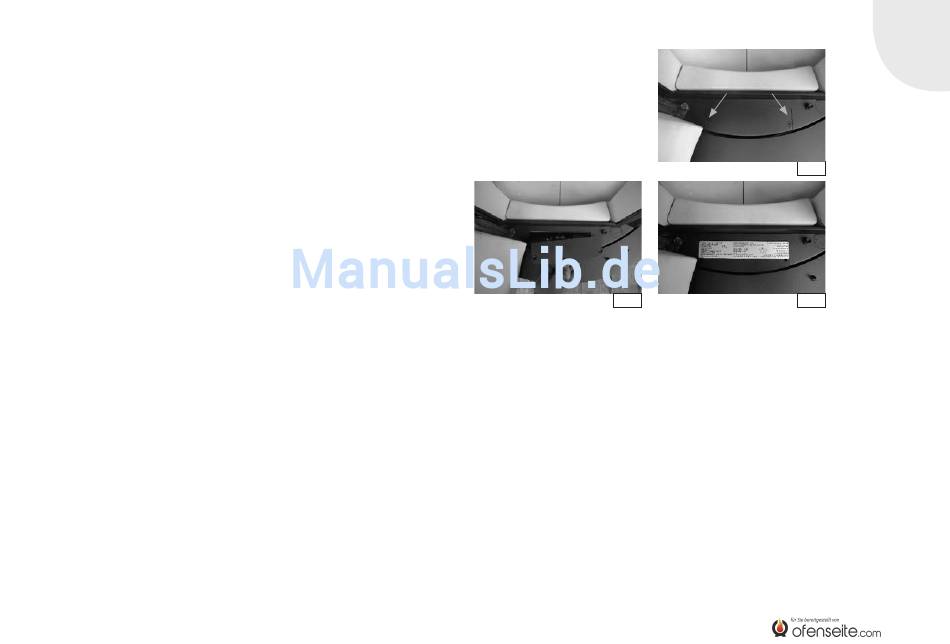

die eingelassenen Innensechskantschrauben heraus (Abb.1). Drehen Sie die
gelöste Revisionsklappe um (Abb. 2).Das Typenschild befindet sich auf der
Unterseite (Abb. 3).

1.3 MONTAGEFOLGE

1. Den SVS-Stutzen entweder horizontal oder vertikal anschließen.
2. Der Magic muss absolut lot- und waagerecht stehen!
3. Den Magic Abgas Anschluss entweder horizontaler oder vertikal an den
Schornstein anschließen.
2. GRUNDSÄTZLICHE ANFORDERUNGEN FÜR
DIE ERRICHTUNG EINES OFFENEN KAMINS
Vor Installation des Magic ist unbedingt die einwandfreie Funktion der
Luftsteuerung zu überprüfen und gegebenenfalls in Funktion zu setzen.
Der zuständige Bezirksschornsteinfegermeister sollte vor dem Einbau
bezüglich der Eignung des Schornsteins und der Verbrennungsluftzufuhr
befragt werden. Die DIN 18160 und die DIN 18896 sind zu beachten und
anzuwenden. Die zuständigen Normen DIN EN 13229 sind anzuwenden.
D 5
Abb. 2
D
Abb. 1
Abb. 3
