Seite 3
FORATURA1 316 mm 285,4 mm ø6 ø 1 ø 1 Uscita laterale utilizzabile solo con controsoffitto. Side outlet which can only be used with false ceiling. Seitlicher Abzug nur mit Zwischendecke verwendbar. Sortie latérale utilisable uniquement avec faux-plafond. Salida lateral utilizable solo con falso techo. Боковой...
Seite 5
INSTALLAZIONE SU SOFFITTO CON/SENZA CONTROSOFFITTO - INSTALLATION ON CEILING INSTALLAZIONE SU SOFFITTO SENZA PROLUNGA (H) E TRALICCIO (T) - INSTALLATION ON CEILING WITH/WITHOUT FALSE CEILING - DECKENINSTALLATION MIT/OHNE ZWISCHENDECKE - INS- WITHOUT EXTENSION (H) AND TRELLIS (T) - DECKENINSTALLATION OHNE VERLÄNGERUNG (H) UND TALLATION AU PLAFOND AVEC/SANS FAUX-PLAFOND - INSTALACIÓN EN TECHO CON/SIN GITTER (T) - INSTALLATION AU PLAFOND SANS RALLONGE (H) NI TREILLIS (T) - INSTALACIÓN EN TECHO CIELO RASO - УСТАНОВКА...
Seite 6
INSTALLAZIONE SU SOFFITTO CON/SENZA CONTROSOFFITTO - INSTALLATION ON CEILING WITH/WITHOUT FALSE CEILING - DECKENINSTALLATION MIT/OHNE ZWISCHENDECKE - INSTALLATION AU PLAFOND AVEC/SANS FAUX-PLAFOND - INSTALACIÓN EN TECHO CON/SIN CIELO RASO - УСТАНОВКА НА ПОТОЛОК С/БЕЗ ПОДВЕСНЫМ ПОТОЛКОМ - MONTAŻ NASUFITOWY, NA SUFICIE PODWIESZANYM LUB MUROWANYM - INSTALAÇÃO NO TETO COM/SEM REVESTIMENTO NO TETO - INSTALLATION I LOFT MED/UDEN NEDHÆNGT LOFT - MONTERING I TAK MED/UTAN UNDERTAK - ASENNUS KATTOON SISÄKATOLLA TAI ILMAN - INSTALLASJON PÅ...
Seite 8
INSTALLAZIONE SU SOFFITTO SENZA PROLUNGA (H) E TRALICCIO (T) - INSTALLATION ON CEILING WITHOUT EXTENSION (H) AND TRELLIS (T) - DECKENINSTALLATION OHNE VERLÄNGERUNG (H) UND GITTER (T) - INSTALLATION AU PLAFOND SANS RALLONGE (H) ET TREILLIS (T) - INSTALACIÓN EN TECHO SIN EXTENSIÓN (H) Y ENREJADO (T) - УСТАНОВКА НА ПОТОЛОК БЕЗ УДЛИНИ- ТЕЛЯ...
ISTRUZIONI DI SICUREZZA E AVVERTENZE AVVERTENZE PER L'INSTALLATORE SICUREZZA TECNICA Il lavoro di installazione deve essere eseguito, da installatori competenti e qualificati, secondo quanto indicato nel presente li- bretto e rispettando le norme in vigore. Prima di installare la cappa controllare l'integrità e funzionalità di ogni sua parte: se si notano anomalie non procedere nell'installa- zione e contattare il Rivenditore.
AVVERTENZE PER L'UTILIZZO E LA PULIZIA Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l’apparecchio togliendo la spina o agendo sull’in- terruttore generale. Non utilizzare la cappa con le mani bagnate o piedi scalzi. Quando l’apparecchio non viene usato, controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente. Il peso massimo complessivo di eventuali oggetti posizionati o appesi (ove previsto) sulla cappa non deve superare 1,5 Kg.

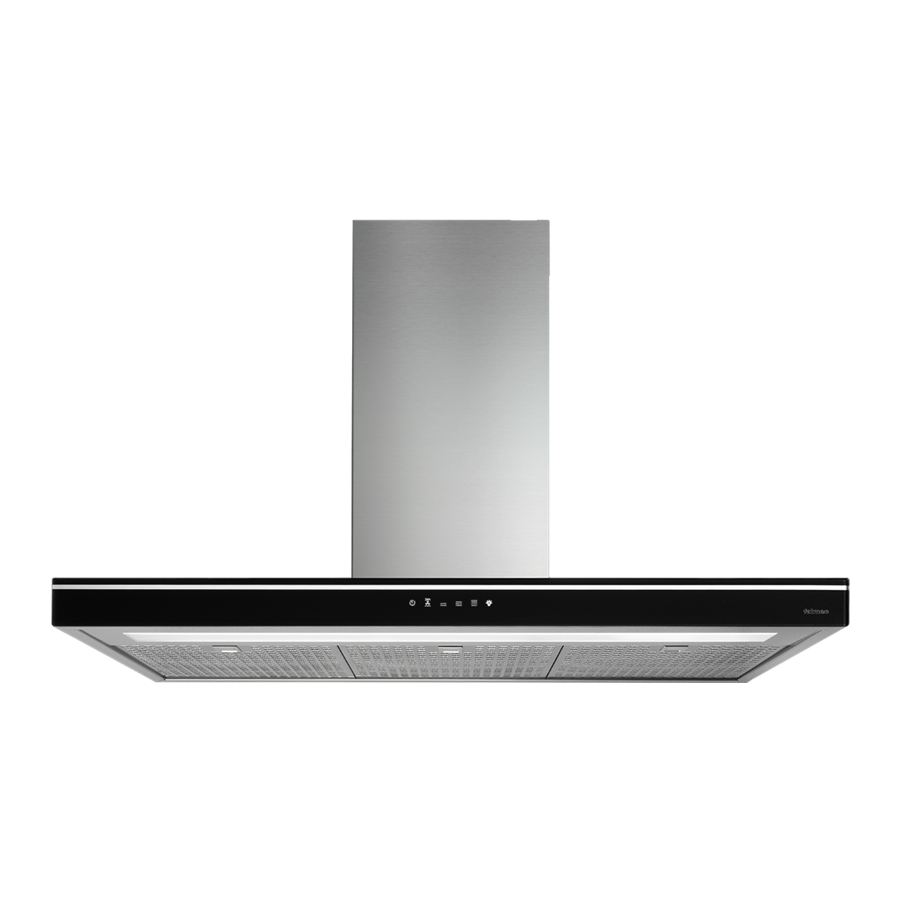

(parte riservata solo a personale qualificato per il montaggio della cappa) La cappa Luce isola ha la possibilità di essere installata in varie configurazioni. Le fasi di montaggio generiche valgono per tutte le installazioni; seguire invece dove specificato le fasi corrispondenti all’instal- lazione desiderata.
Seite 13
Fase pag. 5 Solo per versione ad evacuazione esterna (aspirante): nel caso l'altezza (H1) ricavata lo richieda, è possibile installare la cappa usando soltanto il traliccio (T1) e il camino (G). Fissare gli elementi supporto prolunga (SP) al traliccio (T1) mediante le 8 viti autofilettanti (V4) utilizzando la foratura predisposta (Fig. Segnare a soffitto n°4 punti di foratura (indicati anche a pag.
Timer è attiva. L'accensione della luce in modalità fissa indica invece l’allarme filtro grassi: questo allarme avvisa che è il momento di lavare i filtri metallici antigrasso (l'allarme si attiva dopo circa 30 ore di utilizzo). Dopo la pulizia dei filtri, per disattivare l' allarme ed azzerare i contatori tenere premuto il tasto per 3 secondi.
Seite 15
La pressione del tasto (prolungata o meno) imposta la cappa alla velocità 4. L'attivazione della velocità 4 viene segnalata dall'ac- censione del led relativo con luce intermittente; la 4° velocità o intensiva è temporizzata e dopo circa 7 minuti il motore passa auto- maticamente in 3°...
Per la pulizia della cappa, realizzata in acciaio inox spazzolato, il Costruttore consiglia l'utilizzo delle salviette "Magic Steel" che si possono anche ordina- re on-line sul sito www.e-falmec.com. In alternativa la pulizia va eseguita usando un panno umido leggermente imbevuto di detersivo neutro liquido o con alcool denaturato.
La garanzia sarà prestata con la sostituzione o riparazione gratuita delle parti che risultino difettose per vizi delle stesse imputabili a Falmec S.p.A.. Non sono coperte dalla presente garanzia tutte le parti che dovessero risultare difettose, danneggiate e/o viziate a causa di uso improprio dell’apparecchio, di negligenza o trascuratezza nell’uso (mancata osservanza delle istruzioni per il funzionamento dell’apparecchio), di inesatta...
La presente garanzia è valida per la fornitura ed installazione dell’apparecchio avvenuta nel solo territorio italiano. Titolare del trattamento dei dati è Falmec S.P.A. - Via dell’ A rtigianato, 42 - Vittorio Veneto (TV). CERTIFICATO DI GARANZIA...
SAFETY INSTRUCTIONS AND WARNINGS INSTALLATION WARNINGS TECHNICAL SAFETY Installation operations are to be carried out by skilled and qualified installers in accordance with the instructions in this booklet and in compliance with the regulations in force. Before installing the hood, check the integrity and function of each part. Should anomalies be noted, do not proceed with installation and contact the Dealer.
USE AND CLEANING WARNINGS Before cleaning or carrying out maintenance operations, disconnect the equipment by removing the plug or switching off the main switch. Do not use the hood with wet hands or bare feet. Always check that all electrical parts (lights, extractor fan) are off when the equipment is not used. The maximum overall weight of any objects placed or hung (if applicable) on the hood must not exceed 1.5 Kg.
Seite 21
ASSEMBLY INSTRUCTIONS (only intended for personnel qualified to assemble the hood) The Luce island hood can be installed in various configurations. The generic assembly steps apply to all installations; for each case, follow the specific steps provided for the required installa- tion.
Seite 22
Phase page 5 Only for version with external exhaust (suction): if required by the selected height (H1), it is possible to install the hood using only the trellis (T1) and the flue (G). Attach the extension supporting elements (SP) to the trellis (T1) using the 8 self-threading screws (V4) through the pre-drilled holes (Fig. Mark 4 drilling points on the ceiling (also identified on page 3), drill (Fig.
OPERATION WHEN SHOULD THE HOOD BE SWITCHED ON AND OFF? Switch on the hood at least one minute before starting to cook: this enhances the airflow to convey fumes and vapours towards the suction surface. After cooking, leave the hood operating until complete extraction of all vapours and odours. If required, by means of the Timer function, it is possible to set hood auto switch-off after 15 minutes of operation.
Seite 24
Speed 2 button With LED on (speed 2 already running): Nothing will happen when this key is pressed. To switch the hood off firstly select speed 1, then press the "speed 1 button" again. With the LED off and a speed on: Press the key (long or not) to set the hood on speed 2.
MAINTENANCE Before cleaning or carrying out maintenance operations, disconnect the equipment by removing the plug or switching off the main switch. Regular maintenance guarantees proper operation and good performance over time. Special attention is to be paid to the metal anti-grease filters and active carbon filters. In fact, frequent cleaning of the filters and their supports ensures that no grease is accumulated on the hood, which is dangerous and can cause fires.
SICHERHEITSVORSCHRIFTEN UND HINWEISE HINWEISE FÜR DEN INSTALLATEUR TECHNISCHE SICHERHEIT Die Installationstätigkeiten müssen von kompetenten und qualifizierten Installateuren, unter Befolgung der Angaben der vorliegenden Ge- brauchsanweisung sowie unter Einhaltung der gültigen Sicherheitsvorschriften vorgenommen werden. Vor Installation der Abzugshaube muss sichergestellt werden, dass sämtliche Komponenten unbeschädigt und funktionstüchtig sind. Sollten Schä- den festgestellt werden, nicht mit der Installation fortfahren und umgehend den Händler kontaktieren.
HINWEISE FÜR VERWENDUNG UND REINIGUNG Vor jedem Reinigungs- oder Wartungseingriff muss das Gerät durch Ziehen des Netzsteckers oder Betätigung des Hauptschalters abgeschaltet werden. Die Abzugshaube nicht mit nassen Händen oder nackten Füßen verwenden. Immer kontrollieren, dass alle elektrischen Teile (Beleuchtung, Absauganlage) ausgeschaltet sind, wenn das Gerät nicht verwendet wird. Das maximale Gesamtgewicht eventuell auf der Abzugshaube abgestellter oder an ihr aufgehängter Gegenstände (falls vorgesehen) darf 1,5 kg nicht überschrei- ten.
Seite 28
MONTAGEANLEITUNG (dieser Abschnitt ist dem qualifizierten Personal für die Montage der Abzugshaube vorbehalten Die Abzugshaube Luce Inselhaube kann in verschiedenen Konfigurationen installiert werden. Die allgemeinen Montagephasen gelten für alle Installationen; befolgen Sie dagegen die entsprechenden Phasen der ge- wünschten Installation, wo dies extra angegeben wird.
Seite 29
Phase S. 5 Nur für Abzugshaube in Version Außenabluft (Abluftversion): Falls es für die festgestellte Höhe (H1) erforderlich ist, kann die Abzugshaube nur mit Verwendung des Gitters (T1) und des Kamins (G) installiert werden. Die Halterungselemente der Verlängerung (SP) am Gitter (T1) mit den 8 selbstschneidenden Schrauben (V4) durch Verwenden der vorbereiteten Bohrung befestigen (Abb.
BETRIEB WANN MUSS DIE ABZUGSHAUBE EIN- BZW. AUSGESCHALTET WERDEN? Die Abzugshaube mindestens eine Minute vor dem Beginn des Kochvorgangs einschalten. Dadurch wird ein Luftstrom erzeugt, der den den Kochdunst und die Dämp- fe zur Absaugfläche hin befördert. Nach Abschluss des Kochvorgangs, die Abzugshaube noch so lange laufen lassen, bis alle Dämpfe und Gerüche abgesaugt wurden. Es besteht eventuell auch die Möglichkeit mit Hilfe der Timer-Funktion die automatische Abschaltung der Abzugshaube nach 15 Minuten Betrieb einzustellen.
Seite 31
Taste Geschwindigkeit 2: LED-Zustand eingeschaltet (Geschwindigkeit 2 schon aktiviert): Der Tastendruck hat keinerlei Auswirkung. Zum Ausschalten der Abzugshaube muss zuerst die 1. Geschwindigkeit ausgewählt wer- den, dann muss erneut die Taste "Taste Geschwindigkeit 1" gedrückt werden. LED-Zustand ausgeschaltet und eine Geschwindigkeit aktiviert: Der (verlängerte oder nicht verlängerte) Druck der Taste stellt die Abzugshaube auf die Geschwindigkeit 2 ein.
WARTUNG Vor jedem Reinigungs- oder Wartungseingriff das Gerät durch Ziehen des Netzsteckers oder Betätigung des Hauptschalters vom Stromnetz trennen. Eine kontinuierliche Wartung gewährleistet langfristig einen reibungslosen Betrieb und eine gute Leistung. Besondere Aufmerksamkeit muss den Metallfettfiltern und den Aktivkohlefiltern geschenkt werden, denn eine regelmäßige Reinigung der Filter und ihrer Halterungen gewährleistet, dass sich an der Abzugshaube kein Fett ablagert, das leicht entzündlich und somit gefährlich ist.
INSTRUCTIONS DE SÉCURITÉ ET MISES EN GARDE MISES EN GARDE POUR L’INSTALLATEUR SÉCURITÉ TECHNIQUE Le travail d'installation doit être effectué par des installateurs compétents et qualifiés, conformément aux indications du présent manuel et en respectant les normes en vigueur. Avant d'installer la hotte, contrôler l'intégrité et la fonctionnalité de chaque partie : si on remarque des anomalies, ne pas procéder à l'installation et contacter le Revendeur.
Ne pas utiliser la hotte avec les mains mouillées ou les pieds nus. Contrôler toujours que toutes les parties électriques (lumières, aspirateur) soient éteintes lorsque l'appareil n'est pas utilisé. Le poids maximum total d'éventuels objets positionnées ou suspendus (où c'est prévu) sur la hotte ne doit pas dépasser 1,5 kg. Contrôler les friteuses pendant l'utilisation : l'huile surchauffée pourrait s'enflammer.
(partie réservée uniquement à du personnel qualifié pour le montage de la hotte) La hotte Luce isola peut être installée selon diverses configurations. Les phases de montage génériques valent pour toutes les installations ; par contre, là où il est spécifié, suivre les phases corres- pondant à...
Seite 36
Phase page 5 Uniquement pour version à évacuation externe (aspirante) : dans le cas où la hauteur(H1) l'exigerait, il est possible d'installer la hotte en se servant uniquement du treillis (T1) et de la cheminée (G). Fixer les éléments de support rallonge (SP) au treillis (T1) à l'aide des 8 vis auto-taraudeuses (V4) sur les orifices prédisposés.(Fig. Marquer les 4 points de perçage (indiqués page 3) sur le plafond, percer (Fig.
Seite 37
FONCTIONNEMENT QUAND ALLUMER ET ÉTEINDRE LA HOTTE ? Allumer la hotte au moins une minute avant de commencer à cuisiner : cela favorisera un flux d'air pour canaliser les fumées et les vapeurs vers la surface d'aspiration. Au terme de la cuisson, laisser la hotte en fonction jusqu'à l’aspiration complète de toutes les vapeurs et odeurs : il est éventuellement possible de programmer, avec la fonction Timer, l'arrêt automatique de la hotte au bout de 15 minutes de fonctionnement.
Seite 38
Touche vitesse 2 Situation de LED allumé (vitesse 2 déjà active) : La pression de la touche n'a aucun effet. Pour éteindre la hotte, il faut sélectionner d'abord la vitesse 1, puis appuyer à nouveau sur la touche « touche vitesse 1 ». Situation de LED éteint et une vitesse active: La pression de la touche (prolongée ou non) configure la hotte à...
ENTRETIEN Avant de procéder à toute opération de nettoyage ou d'entretien, désactiver l'appareil en enlevant la fiche ou en agissant sur l'interrupteur général. Une maintenance constante garantit un bon fonctionnement et un bon rendement dans le temps. Les attentions particulières sont destinées aux filtres métalliques et aux filtres au charbon actif ; en effet, le nettoyage fréquent des filtres et de leurs supports garantit que les graisses dangereuses, facilitant un incendie, ne s'accumulent pas sur la hotte.
INSTRUCCIONES DE SEGURIDAD Y ADVERTENCIAS ADVERTENCIAS PARA EL INSTALADOR SEGURIDAD TÉCNICA Las operaciones de instalación deben efectuarlas instaladores competentes y cualificados, siguiendo lo indicado en este manual y respetando las normas en vigor. Antes de instalar la campana controle la integridad y funcionalidad de cada una de sus partes: si se notan anomalías no realice la ins- talación y póngase en contacto con el revendedor.
el uso seguro del equipo y para la comprensión de los peligros relacionados con este. Los niños no deben jugar con el equipo. Los niños no deben realizar sin vigilancia la limpieza y el mantenimiento destinados al usuario. ADVERTENCIAS PARA EL USO Y LA LIMPIEZA Antes de realizar cualquier tipo de limpieza o de mantenimiento, desconecte el equipo desenchufándolo o usando el interruptor general.
(parte reservada únicamente a personal cualificado para realizar el montaje de la campana) La campana Luce isla puede instalarse en distintas configuraciones. Las fases de montaje generales valen para todas las instalaciones, mientras que para la instalación específica deben seguirse las indicaciones precisas correspondientes.
Seite 43
Fase pág. 5 Solo para versión de evacuación externa (extractora): si la altura (H1) determinada lo requiere, se puede instalar la campana usando solo el enrejado (T1) y la chimenea (G). Fije los elementos de soporte de la extensión (SP) al enrejado (T1) con los 8 tornillos autorroscantes (V4) utilizando la perforación predispuesta (Fig. Marque en el techo 4 puntos de perforación (ilustrados también en la pág.
Seite 44
FUNCIONAMIENTO ¿CUÁNDO ENCENDER Y APAGAR LA CAMPANA? Encienda la campana al menos un minuto antes de comenzar a cocinar: esto favorece un flujo de aire para transportar humos y vapores hacia la superficie de aspiración. Cuando finalice la cocción deje en funcionamiento la campana hasta que se aspiren todos los vapores y los olores: si es necesario, se puede usar la función Temporizador para configurar el apagado automático de la campana después de 15 minutos de funcionamiento.
Seite 45
Botón de velocidad 2 Situación de LED encendido (velocidad 2 ya activa): La presión de la tecla no surte efecto alguno. Para apagar la campana es necesario seleccionar en primer lugar la velocidad 1, y luego presionar nuevamente la tecla "botón de velocidad 1". Situación de LED apagado y una velocidad activa: La presión de la tecla (prolongada o breve) configura la campana en la velocidad 2.
MANTENIMIENTO Antes de realizar cualquier tipo de limpieza o de mantenimiento, desconecte el equipo desenchufándolo o usando el interruptor general. Un mantenimiento constante asegura un buen funcionamiento y un buen rendimiento a lo largo del tiempo. Preste especial atención a los filtros metálicos antigrasa y a los filtros de carbón activo, la limpieza frecuente de los filtros y de sus soportes asegura que en la campana no se acumulen grasas, las cuales son peligrosas porque pueden provocar incendios fácilmente.
Seite 47
ТЕХНИКА БЕЗОПАСНОСТИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ УСТАНОВЩИКА ТЕХНИКА БЕЗОПАСНОСТИ Установку должны выполнять квалифицированные опытные установщики в соответствии с указаниями настоящего руководства и действующими нормативными требованиями. Прежде чем приступать к установке вытяжки, необходимо убедиться в целостности и исправности всех ее частей. При обнаружении нарушений не присту- пать...
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПО ЭКСПЛУАТАЦИИ И ОЧИСТКЕ Перед выполнением любой операции по чистке или техобслуживанию отсоединить аппарат от электропитания, вынув вилку из розетки или с помощью главного выключателя. Не прикасаться к вытяжке мокрыми руками и не пользоваться ей, стоя босиком. Когда прибор не используется, всегда проверяйте, что все электрические компоненты (свет, аспиратор) выключены. Общий...
Seite 49
ИНСТРУКЦИИ ПО МОНТАЖУ (раздел, предназначенный только для квалифицированного персонала, занимающегося установкой вытяжки) Островную вытяжку Luce можно устанавливать в различных конфигурациях. Общие этапы монтажа действительны для всех типов установки; необходимо придерживаться также отдельно указан- ных этапов, соответствующих нужному типу установки. Этап...
Seite 50
Этап стр. 5 Только для версии с выводом наружу (всасывающая): если полученная высота (Н1) того требует, то можно установить вытяжку, исполь- зуя только каркасный элемент (Т1) и дымоход (G). Прикрепить элементы опоры удлинителя (SP) к каркасному элементу (Т1) при помощи 8 самонарезающих винтов (V4), вставляемых в подготовленные...
Seite 51
ФУНКЦИОНИРОВАНИЕ КОГДА ВКЛЮЧАТЬ И ВЫКЛЮЧАТЬ ВЫТЯЖКУ? Вытяжку следует включать хотя бы за минуту до начала приготовления пищи. Это способствует образованию потока воздуха для направления дыма и пара к всасывающей по- верхности. По завершении приготовления пищи следует оставить включенной вытяжку до полной аспирации всех паров и запахов. При необходимости, при помощи функции таймера...
Seite 52
Кнопка скорость 2 При включенном светодиоде (активирована скорость 2): Нажатие на кнопку не имеет никакого эффекта. Чтобы выключить вытяжку, необходимо сначала выбрать скорость 1, затем снова нажать "кнопка скорость 1". При выключенном светодиоде и активированной скорости: Нажатие на кнопку (продолжительное или кратковременное) устанавливает скорость 2 вытяжки. Включение скорости 2 сопровождается...
Seite 53
ТЕХОБСЛУЖИВАНИЕ Перед выполнением любой операции по чистке или техобслуживанию отсоединить аппарат от электропитания, вынув вилку из ро- зетки или с помощью главного выключателя. Постоянный уход и техобслуживание гарантирует правильное функционирование и хорошую отдачу с течением времени. Особое внимание нужно уделять металлическим жироулавливающим фильтрам и угольным фильтрам, так как регулярная очистка фильтров гарантирует, что...
Seite 54
INSTRUKCJE BEZPIECZEŃSTWA I OSTRZEŻENIA OSTRZEŻENIA DLA INSTALATORA BEZPIECZEŃSTWO TECHNICZNE Prace instalacyjne powinny być wykonywane przez kompetentnych i wykwalifikowanych instalatorów, jak wskazano w niniejszej instrukcji i zgodnie z obowiązującymi przepisami. Przed zainstalowaniem okapu należy sprawdzić integralność i funkcjonalność wszystkich jego części; w przypadku zauważenia jakichkolwiek niepra- widłowości nie kontynuować...
INSTRUKCJA UŻYTKOWANIA I CZYSZCZENIA Przed przystąpieniem do czyszczenia lub konserwacji, odłączyć urządzenie wyjmując wtyczkę lub głównym wyłącznikiem. Nie należy używać okapu z mokrymi rękami lub boso. Gdy nie korzysta się z urządzenia należy zawsze sprawdzić, czy wszystkie części elektryczne (światła, wyciąg) są wyłączone. Maksymalna całkowita masa ewentualnych przedmiotów postawionych lub zawieszonych (gdzie przewidziano) na okapie nie może przekroczyć...
Seite 56
INSTRUKCJA MONTAŻU (część zastrzeżona wyłącznie dla wykwalifikowanych pracowników, odpowiedzialnych za montaż okapu) Okap nadwyspowy Luce może być instalowany w różnych konfiguracjach. Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów instalacji, natomiast dla każdego rodzaju podkreślono specjalne operacje, jakie należy wykonać.
Seite 57
Faza str. 5 Tylko dla wersji z odprowadzeniem na zewnątrz (zasysanie): jeżeli zmierzona wysokość (H1) wiązała się z taką koniecznością, można zainstalo- wać okap przy użyciu samego wysięgnika (T1) i komina (G). Elementy wspornikowe przedłużki (SP) zamocować do wysięgnika (T1) przy użyciu 8 wkrętów samowiercących (V4), wykorzystując wykonane otwory (Rys.
Seite 58
FUNKCJONOWANIE KIEDY WŁĄCZYĆ I WYŁĄCZYĆ OKAP? Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania: pomoże to przepływowi powietrza przetransportować dym i opary w kierunku powierzchni ssania. Po ugotowaniu pozostawić okap do całkowitego wyssania wszystkich oparów i zapachów; za pomocą funkcji timera można też ustawić auto- matyczne wyłączenia okapu po 15 minutach pracy.
Seite 59
Przycisk 2. prędkość. Świecąca kontrolka LED (2. prędkość aktywna): Naciśnięcie klawisza nie powoduje żadnej reakcji. Aby wyłączyć okap, należy nacisnąć klawisz 1. prędkość, następnie ponownie wcis- nąć przycisk 1. prędkość. Wyłączona kontrolka LED i jedna prędkość aktywna: Przyciśnięcie klawisza (przedłużone lub krótkie) jest równoznaczne z ustawieniem okapu na 2. prędkości. Aktywowanie 2. pręd- kości zostaje potwierdzone poprzez zaświecenie się...
Seite 60
KONSERWACJA przed przystąpieniem do czyszczenia lub konserwacji, odłączyć urządzenie wyjmując wtyczkę lub głównym wyłącznikiem. regularna konserwacja gwarantuje prawidłowe funkcjonowanie i doskonałe wyniki w czasie. należy bardzo uważać na metalowe filtry przeciwtłuszczowe oraz filtry na węgiel aktywny; częste czyszczenie filtrów i ich opraw zapewni, że na okapie nie odłoży się...
INSTRUÇÕES DE SEGURANÇA E ADVERTÊNCIAS ADVERTÊNCIAS PARA O INSTALADOR SEGURANÇA TÉCNICA O trabalho de instalação deve ser efetuado por instaladores competentes e qualificados segundo as indicações do presente manual segundo as normas em vigor. Antes de instalar a coifa é necessário controlar a integridade e a funcionalidade de todas suas partes e, em caso de anomalias, não efetuar a instalação e contactar o Revendedor.
Seite 62
ADVERTÊNCIAS PARA O USO E A LIMPEZA Antes de proceder com qualquer operação de limpeza ou de manutenção, desconectar o aparelho removendo a ficha ou atuando no interruptor geral. Não utilizar a coifa com as mãos molhadas ou descalços. Quando o aparelho não for utilizado, controlar sempre se todas as partes elétricas (luzes, aspirador) estão apagadas. O peso máximo total de eventuais objetos posicionados ou pendurados (quando previsto) na coifa não deve superar 1,5 kg.
(parte reservada somente a pessoal qualificado para a montagem da coifa) A coifa Luce com ilha tem a possibilidade de ser instalada em várias configurações. As fases de montagem geral valem para todas as instalações; seguir, quando especificado, as fases correspondentes à instalação desejada.
Seite 64
Fase pág. 5 Somente para versão com evacuação externa (aspirante): se a altura (H1) identificada requisitar, é possível instalar a coifa usando somente a treliça (T1) e a chaminé (G). Fixar os elementos de suporte da extensão (SP) à treliça (T1) mediante os 8 parafusos autorroscantes (V4) utilizando a perfuração existente (Fig. Marcar no teto 4 pontos de perfuração (indicados também na pág.
Seite 65
FUNCIONAMENTO QUANDO LIGAR E DESLIGAR A COIFA? Ligar a coifa pelo menos um minuto antes de iniciar a cozinhar: isto favorece o fluxo de ar para direcionar fumos e vapores para a superfície de aspiração. No final do cozimento, deixar em função a coifa até que todos os vapores e odores sejam completamente aspirados ou então, através da função Temporizador, é...
Seite 66
Botão velocidade 2 Situação de LED aceso (velocidade 2 já ativa): A pressão da tecla não há algum efeito. Para desligar a coifa é necessário selecionar primeiro a velocidade 1 e, em seguida, pressionar novamente a tecla "botão velocidade 1". Situação de LED apagado e uma velocidade ativa: A pressão da tecla (prolongada ou não) configura a coifa na velocidade 2.
Seite 67
MANUTENÇÃO Antes de proceder com qualquer operação de limpeza ou manutenção, desconectar o aparelho removendo a ficha ou atuando no in- terruptor geral. Uma manutenção constante garante um bom funcionamento e um bom rendimento no decorrer do tempo. Atenção especial deve ser dedicada aos filtros metálicos antigordura e aos filtros de carvão ativado, efetivamente, a limpeza frequente dos filtros e dos seus suportes garante que na coifa não se acumulem gorduras que são perigosas porque podem provocar incêndio.
Seite 68
SIKKERHEDSFORSKRIFTER OG ADVARSLER ADVARSLER MØNTET PÅ INSTALLATØREN TEKNISK SIKKERHED Installationen skal udføres af en kompetent og kvalificeret installatør i henhold til anvisningerne i denne vejledning og i over- ensstemmelse med de gældende bestemmelser. Kontrollér, inden installation af emhætten, dens tilstand og at alle delene fungerer: Hvis der bemærkes tegn på anomali må man ikke iværksætte installationen men forhandleren skal straks kontaktes.
ADVARSLER VEDRØRENDE BRUG OG RENGØRING Frakobl apparatet, ved at tage stikket ud eller trykke på hovedafbryderen, før der udføres nogen form for rengøring eller vedligehol- delse. Anvend aldrig emhætten med våde hænder eller bare fødder. Kontrollér altid, at alle de elektriske dele (lys, udsuger) er slukkede, når apparatet ikke anvendes. Den maksimale samlede vægt af eventuelle genstande placeret på...
Seite 70
(afsnit forbeholdt personer, der er kvalificerede til at montere emhætten) Emhætten Luce isola giver mulighed for installation med forskellige konfigurationer. De generelle installationstrin er gældende for alle anlæg; følg i stedet når det er anført den relevante fase vedrørende den øn- skede installation.
Seite 71
Fase side 5 Kun for udgaver med ekstern udledning (udsug): Hvis højden (H1) kræver det, er det muligt kun at installerede emhætten med gitteret (T1)og skorstensrøret (G). Fastgør forlængerrørene (SP) til gitteret (T1) med de 8 skruer med skærende gevind (V4) ved at anvende de forborede huller (Figur Aftegn på...
Seite 72
FUNKTION HVORNÅR SKAL EMHÆTTEN TÆNDES OG SLUKKES? Tænd for emhætten mindst et minut før madlavningen påbegyndes: På denne måde fremmes luftstrømmen, som leder røg og damp i retning af ud- sugningsfladen. Lad emhætten fungerer indtil alle dampe og lugte er suget fuldstændigt ud efter madlavning: Ved behov er det muligt at anvende funktionen Timer til at indstille en automatisk slukning af emhætten efter 15 minutters funktion.
Seite 73
Tast hastighed 2 Situation LED tændt (hastighed 2 allerede aktiveret): Det har ingen effekt at holde tasten inde. For at slukke emhætten vælges først hastighed 1, hvorefter der igen trykkes på tasten "tast hastighed 1". Situation LED slukket og en aktiveret hastighed: Ved at trykke på...
VEDLIGEHOLDELSE Frakobl apparatet, ved at tage stikket ud eller trykke på hovedafbryderen, før der udføres nogen form for rengøring eller vedli- geholdelse. Løbende vedligeholdelse sikrer god drift og ydelse i tidens løb. Særlig opmærksomhed skal rettes mod fedtfiltrene af metal og kulfiltrene. Hyppig rengøring af filtrene og deres holdere vil sikre, at der ikke ophobes fedt i emhætten, hvilket er farligt, da det let antændes.
Seite 75
SÄKERHETSINSTRUKTIONER OCH ANVISNINGAR ANVISNINGAR FÖR INSTALLATÖREN TEKNISK SÄKERHET Installationsarbetet måste utföras av kompetenta och kvalificerade installatörer enligt det som anges i denna instruktionsbok och med respekt för de gällande lagarna. Innan du installerar kåpan skall du kontrollera att alla dess delar är hela och fungerar bra. Om du upptäcker några avvikelser skall du inte gå...
ANVISNINGAR OM ANVÄNDNING OCH RENGÖRING Innan du utför någon rengöring eller något underhållsarbete, koppla bort apparaten genom att dra ur kontakten eller stänga av hu- vudströmbrytaren. Använd inte kåpan med blöta händer eller barfotad. Kontrollera alltid att alla elektriska delar (lampor, utsugningsanordning) är avstängda när enheten inte används. Den maximala totalvikten på...
Seite 77
5). MONTERINGSANVISNINGAR (avsnitt reserverat endast för kvalificerade installatörer av spiskåpan) Kåpan Luce isola kan installeras i olika konfigurationer. De allmänna monteringsfaserna gäller för alla installationer. Följ däremot, där det specificeras, de faser som motsvarar önskad installation. sid. 4 Fastställ måttet (H) från spishällen till taket.
Seite 78
sid. 5 Endast för version med extern evakuering (utsugande): om den framtagna höjden (H1) kräver detta är det möjligt att installera kåpan med hjälp av endast fackverket (T) och rökgången (G). Fäst förlängningens stödelement (SP) till fackverket (T1) via de 8 självgängande skruvarna (V4) med hjälp av de förberedda borrade hålen (Fig. Markera 4 borrpunkter (anges även på...
Seite 79
DRIFT NÄR SKALL DU SLÅ PÅ OCH STÄNGA AV KÅPAN? Slå på kåpan minst en minut innan du börjar att laga mat: detta kommer att främja en luftström för att leda rök och ångor mot utsugningsytan. Vid avslutad matlagning skall du låta kåpan arbeta tills all ånga och alla lukter har sugits upp helt. Du kan, eventuellt, ställa in automatisk avstängning av kåpan efter 15 minuters användning, med hjälp av Timerfunktionen.
Seite 80
Knapp hastighet 2 Situation med tänd lysdiod (hastighet 2 redan aktiv): Trycket på knappen har ingen effekt. För att stänga av kåpan skall du först välja hastighet 1 och sedan trycka igen på knappen "knapp hastighet 1". Situation med släckt lysdiod och en aktiv hastighet: Tryck på...
Seite 81
UNDERHÅLL Innan du utför någon rengöring eller något underhållsarbete, koppla bort apparaten genom att dra ur kontakten eller stänga av huvudströmbrytaren. Konstant underhåll säkerställer apparatens korrekta drift och en god effektivitet under lång tid. Särskild uppmärksamhet bör ägnas åt metallfettfiltren och åt de aktiva kolfiltren. Regelbunden rengöring av filtren och deras stöd kommer att se till att det inte ansamlas fett på...
TURVALLISUUSOHJEET JA VAROITUKSET VAROITUKSET ASENTAJALLE TEKNINEN TURVALLISUUS Asennustyöt on annettava asiantuntevien ja pätevien asentajien tehtäväksi, tämän oppaan ohjeiden mukaisesti ja noudattaen voimassa olevia määräyksiä. Ennen kuvun asentamista on tarkistettava, että kaikki sen osat ovat ehjiä ja toimivia: jos vikoja ilmenee, älä jatka asennusta ja ota yhteyttä...
VAROITUKSET KÄYTTÖÄ JA PUHDISTUSTA VARTEN Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytke virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois päältä. Älä käytä kupua kosteilla käsillä tai avojaloin. Kun laitetta ei käytetä, tarkista aina, että kaikki sähköiset osat (valot, imujärjestelmä) on sammutettu. Mahdollisten kupuun sijoitettujen tai ripustettujen esineiden (jos olemassa) kokonaispaino ei saa ylittää...
Seite 84
(suorita päinvastaiset toimenpiteet kuin ohjeissa sivulla 5). ASENNUSOHJEET (osa on tarkoitettu vain kuvun asennukseen pätevälle henkilöstölle) Luce saareke-kupu on mahdollista asentaa eri kokoonpanoilla. Yleiset asennusvaiheet koskevat kaikkia asennuksia; tarkennetuissa kohdissa noudata kuitenkin sitä koskevan asennuksen vai- heita. Vaihe sivu 4 Selvitä...
Seite 85
Vaihe sivu 5 Vain ulkoisen poistoputken version tapauksessa (imu): jos saatu korkeus (H1) sitä vaatii, kupu voidaan asentaa käyttämällä vain kehikkoa (T1) ja poistoputkea (G). Kiinnitä jatkokappaleen tukielementit (SP) kehikkoon (T1) kahdeksan itsekierteittävän ruuvin avulla (V4) käyttämällä valmiita reikiä (Kuva Merkitse kattoon neljä...
Seite 86
TOIMINTA KUVUN KÄYNNISTYS JA SAMMUTUS Käynnistä kupu vähintään minuutti ennen kypsentämisen aloittamista: tämä parantaa ilmavirtaa savujen ja höyryjen johtamiseksi kohti imuripintaa. Kypsentämisen jälkeen jätä kupu päälle, kunnes kaikki höyryt ja hajut on imetty täysin: tarvittaessa on mahdollista ajastaa kuvun automaattinen sammutus ajastin-toiminnon avulla 15 minuutin päähän.
Seite 87
2. nopeuden painike LED-valo palaa (2. nopeus jo aktivoitu): Näppäimen painamisella ei ole mitään vaikutuksia. Kuvun sammuttamiseksi valitse ensin 1. nopeus, paina sitten uudestaan näppäin- tä "1. nopeuden painike". LED-valo sammunut ja yksi nopeuksista aktivoitu: Näppäimen painaminen (pitkä tai lyhyt) asettaa kuvun 2. nopeudelle. 2. nopeuden aktivointi ilmoitetaan vastaavan led-valon syt- tymisellä.
Seite 88
HUOLTO Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytke virta pois irrottamalla sähköjohto tai kytkemällä pää- katkaisija pois päältä. Säännöllinen huolto varmistaa tehokkuuden ja hyvän toiminnan ajan kuluessa. Erityisesti on huomioitava metalliset rasvanpoistosuodattimet ja aktiivihiilisuodattimet; toistuva suodattimien ja niiden tukirakenteiden puhdistus varmistaa, ettei kupuun keräänny rasvaa, joka voi aiheuttaa tulipalovaaran.
SIKKERHETSANVISNINGER OG ADVARSLER ADVARSLER FOR INSTALLATØR TEKNISK SIKKERHET Installasjonsarbeidet skal utføres av kompetente og kvalifiserte installatører, som indikert i denne bruksanvisningen og i over- ensstemmelse med gjeldende forskrifter. Før ventilatorhetten installeres kontrollere intaktheten og funksjonaliteten til alle delene: dersom avvik avdekkes, skal installasjonen ikke utføres og kontakt forhandleren.
ANVISNINGER FOR BRUK OG RENGJØRING Før rengjørings- eller vedlikeholdsoperasjoner, koble fra apparatet ved å ta ut støpslet eller ved å bruke hovedbryteren. Ikke bruk ventilatorhetten med våte hender eller bare føtter. Når apparatet ikke er i bruk, kontroller alltid at alle elektriske deler (lys, oppsugingsanordning), er avslåtte. Den maksimale totalvekten til eventuelle gjenstander plassert eller hengende (der dette er mulig) på...
Seite 91
MONTERINGSANVISNINGER (del reservert kun for personer som er kvalifiserte til å montere ventilatorhetten) Ventilatorhetten Luce øy kan installeres i ulike konfigurasjoner. De generelle monteringsfasene gjelder for alle installasjoner; følg imidlertid der det er spesifisert, fasene som svarer til ønsket installasjon.
Seite 92
Fase side 5 Kun for versjon med eksternt avtrekk (sugeversjon): dersom den oppnådde høyden (H) krever det, er det mulig å installere ventilatorhetten ved å bruke kun gitterverket (T1) og røykpipen (G). Fest støtteelementene til skjøt (SP) til gitterverk (T1) ved hjelp av de 8 selvgjengende skruene (V4) ved å bruke klargjorte hull (Fig. Merk på...
Seite 93
FUNKSJON NÅR SKAL MAN SLÅ AV OG PÅ VENTILATORHETTEN? Slå på ventilatorhetten minst ett minutt for matlagingen startes: dette vil øke luftstrømmen som trekker bort røyk og damp mot sugeflaten. Etter endt matlaging la ventilatorhetten være i drift helt til all damp og lukt er fullstendig sugd opp: det er eventuelt mulig å stille inn, ved hjelp av timer- funksjonen, automatisk slukking av ventilatorhetten etter 15 minutters drift.
Seite 94
Knapp for hastighet Situasjon med tent LED (hastighet 2 allerede aktiv): Trykking på tasten har ingen effekt. For å slå av ventilatorhetten må første hastighet 1 velges, deretter trykkes det igjen på tasten "knapp hastighet 1". Situasjon med slukket LED og en aktiv hastighet: Trykking på...
Seite 95
VEDLIKEHOLD Før rengjørings- eller vedlikeholdsoperasjoner, koble fra apparatet ved å ta ut støpslet eller ved å bruke hovedbryteren. Et konstant vedlikehold sikrer en god funksjon og god ytelse med tiden. Særskilt oppmerksom rettes mot metallfettfiltrene med aktivt karbon, faktisk sikrer hyppig rengjøring av filtrene og deres støtter at det på ventilator- hetten ikke samles opp fett som er brannfarlig.
Seite 96
FALMEC S.p.A. 31029 VITTORIO VENETO (Treviso) - ITALY - Zona Industriale - Via dell’ A rtigianato, 42 www.falmec.com Codice / Code Matricola / Serial Number...
