Workzone RP7610 Bedienungsanleitung
Druckluft-blechschere
Vorschau ausblenden
Andere Handbücher für RP7610:
- Bedienungsanleitung (24 Seiten) ,
- Handbuch (52 Seiten)
Verwandte Anleitungen für Workzone RP7610
Inhaltszusammenfassung für Workzone RP7610

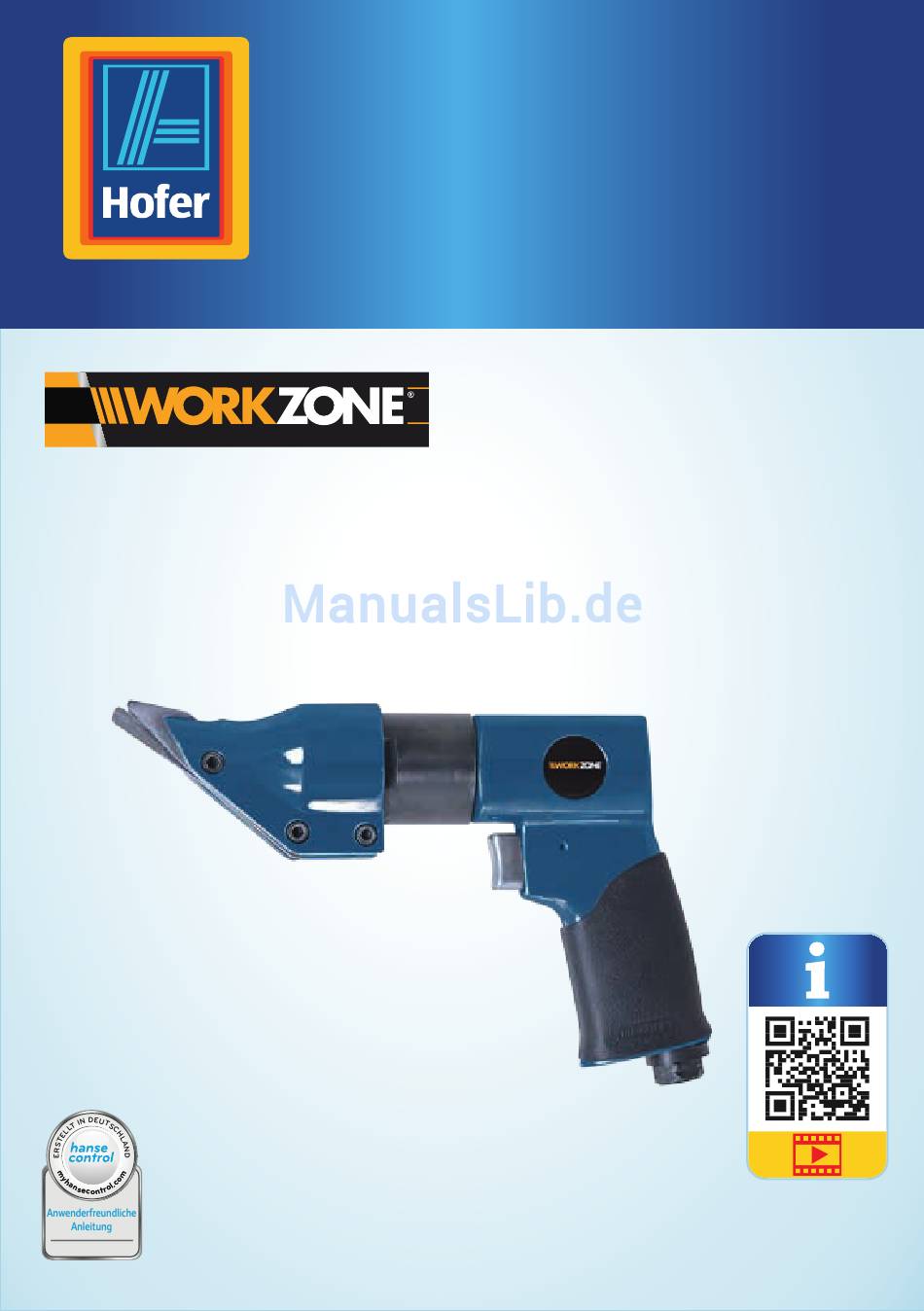

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. DRUCKLUFT-BLECHSCHERE Originalbetriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen, oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR= Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ..................4 Verwendung ................5 Lieferumfang/Teileliste .............. 6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ......7 Zeichenerklärung ................7 Sicherheit ..................8 Bestimmungsgemäßer Gebrauch ..........8 Allgemeine Sicherheitshinweise für Druckluftwerkzeuge ..............9 Zusätzliche Sicherheitsanweisungen für pneumatische Maschinen ............15 Besondere Sicherheitsanweisungen ..........16 Blechschere und Lieferumfang prüfen ........16 Vorbereitung ................17 Scherenblatt überprüfen ..............17... -
Seite 6: Lieferumfang/Teileliste
Lieferumfang/Teileliste Gehäuse Lufteinlass Stecknippel Ölflasche, leer Dichtband Innensechskantschlüssel Abzugshebel Scherenkopf Scherenblatt... -
Seite 7: Allgemeines
Allgemeines Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser Druckluft-Blechschere. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Um die Verständlichkeit zu erhöhen, wird die Druckluft-Blechschere im Folgenden nur „Blechschere“ genannt. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie die Blechschere einsetzen. -
Seite 8: Sicherheit
Sicherheit Sicherheit Lesen Sie die Bedienungsanleitung. Tragen Sie eine Schutzbrille. Tragen Sie Gehörschutz. Tragen Sie geeignete Schutzhandschuhe. Der maximale Arbeitsdruck beträgt 6,3 bar. Die Blechschere eignet sich zum Schneiden von Blechen mit einer maximalen Materialstärke von 2,4 mm. Die Schnittbreite beträgt ca. 5,5 mm. Sicherheit Bestimmungsgemäßer Gebrauch Die Blechschere ist eine handgehaltene pneumatische Maschine und ist mit... -
Seite 9: Allgemeine Sicherheitshinweise Für Druckluftwerkzeuge
Sicherheit Sicherheit Personen, die die Blechschere bedienen und Wartungsarbeiten durchführen, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Vorschriften in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Blechschere schließen eine Haftung des Herstellers und daraus entstehende Schäden aus. -
Seite 10: Gefährdungen Durch Herausgeschleuderte Teile
Sicherheit Sicherheit Hinweis: Die folgenden Gefährdungen sind für den allgemeinen Gebrauch von handgehaltenen Blechscheren vorhersehbar. Der Benutzer oder der Arbeitgeber des Benutzers sollte die aufgrund der einzelnen Verwendungsarten gegebenen speziellen Risiken bewerten. Gefährdungen durch herausgeschleuderte Teile − Beachten Sie, dass durch das Herausschleudern von Abschnitten oder Späne eine Gefährdung vorliegt. -
Seite 11: Gefährdungen Durch Wiederholte Bewegungen
Sicherheit Sicherheit − Halten Sie die Blechschere richtig: Seien Sie bereit, den üblichen oder plötzlichen Bewegungen entgegenzuwirken – führen Sie die Blechschere mit beiden Händen. − Achten Sie darauf, dass Ihr Körper im Gleichgewicht ist und dass Sie einen sicheren Stand haben. −... -
Seite 12: Gefährdungen Durch Zubehörteile
Sicherheit Sicherheit Gefährdungen durch Zubehörteile − Trennen Sie die Blechschere von der Druckluft, bevor Sie das Scherenblatt oder Zubehörteile wechseln. − Verwenden Sie ausschließlich Zubehörteile und Verbrauchsmaterialien der vom Hersteller der Blechschere empfohlenen Größen und Typen; verwenden Sie keine anderen Typen oder Größen der Zubehörteile und Verbrauchsmaterialien. -
Seite 13: Gefährdungen Durch Lärm
Sicherheit Sicherheit Gefährdungen durch Staub und Dämpfe − Die beim Einsatz der Druckluft-Blechschere entstehenden Stäube und Dämpfe können gesundheitliche Schäden (wie z. B. Krebs, Geburtsfehler, Asthma und/oder Dermatitis) verursachen; es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und geeignete Regelungsmechanismen umzusetzen. −... -
Seite 14: Gefährdungen Durch Schwingungen
Sicherheit Sicherheit − Es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und geeignete Regelungsmechanismen umzusetzen. − Zu den für die Risikominderung geeigneten Regelungsmechanismen gehören Maßnahmen wie die Verwendung von Dämmstoffen, um an den Werkstücken auftretende Klingelgeräusche zu vermeiden. −... -
Seite 15: Zusätzliche Sicherheitsanweisungen Für Pneumatische Maschinen
Sicherheit Sicherheit Zusätzliche Sicherheitsanweisungen für pneumatische Maschinen − Druckluft kann ernsthafte Verletzungen verursachen. − Sorgen Sie im Falle, dass die Blechschere nicht gebraucht wird, sowie vor dem Austausch von Zubehörteilen oder vor der Ausführung von Reparaturarbeiten dafür, dass die Druckluftzufuhr geschlossen ist, der Luftschlauch nicht unter Druck steht und dass die Blechschere von der Druckluftzufuhr getrennt ist. -
Seite 16: Besondere Sicherheitsanweisungen
Blechschere und Lieferumfang prüfen Blechschere und Lieferumfang prüfen Besondere Sicherheitsanweisungen − Benutzen Sie keine defekten Scherenblätter. Verwenden Sie niemals Scherenblätter, die gebrochen oder verformt sind. Wenn das Scherenblatt beschädigt wird, muss dieses durch ein besonderes Scherenblatt ersetzt werden, welches nur vom Hersteller oder seinem Kundendienst erhältlich ist. -
Seite 17: Vorbereitung
Vorbereitung Vorbereitung Vorbereitung Scherenblatt überprüfen − Überprüfen Sie das Scherenblatt auf Beschädigungen, bevor Sie die Blechschere verwenden. − Überprüfen Sie, ob das Scherenblatt scharf ist. Stumpfe Scherenblätter gewährleisten kein erfolgreiches Arbeitsergebnis und können zu Verletzungen führen. Stecknippel montieren (siehe Abb. A und B). 1. -
Seite 18: Blechschere Verwenden
Blechschere verwenden Blechschere verwenden Blechschere verwenden Blechschere an eine Druckluftquelle anschließen WARNUNG! Verletzungsgefahr! Unsachgemäße Handhabung der Blechschere kann zu schweren Verletzungen und zur Beschädigung der Blechschere führen. − Warten Sie vor dem Anschluss der Blechschere an eine Druckluftquelle, bis sich der richtige Arbeitsdruck (6,3 bar) vollständig aufgebaut hat. −... -
Seite 19: Blech Schneiden
Blechschere verwenden Blechschere verwenden Blech schneiden WARNUNG! Verletzungsgefahr! Unsachgemäße Handhabung der Blechschere kann zu schweren Verletzungen führen. − Tragen Sie unbedingt Schutzhandschuhe, wenn Sie die Blechschere verwenden. − Entfernen Sie in regelmäßigen Abständen den entstehenden scharfkantigen, spiralförmigen Blechstreifen. − Treffen Sie, abhängig von der Größe und der Art des Werkstückes, entsprechende Sicherheitsvorkehrungen. -
Seite 20: Reinigung Und Wartung
Reinigung und Wartung Reinigung und Wartung Reinigung und Wartung WARNUNG! Verletzungsgefahr! Unsachgemäße Handhabung der Blechschere kann zu Verletzungen führen. − Trennen Sie die Blechschere von der Druckluftquelle, bevor Sie Reinigungs- oder Wartungsarbeiten an der Blechschere durchführen. Reinigung HINWEIS! Beschädigungsgefahr! Unsachgemäße Handhabung kann zu Beschädigungen führen. −... -
Seite 21: Fehlersuche
Klopfen Sie vorsichtig mit einem Auslass aus. Gummihammer auf das Gehäuse. Technische Daten Modell: RP7610 Bemessungsluftdruck: 6,3 bar / 90 psi Gewicht: ca. 1,3kg Bewerteter Schalldruckpegel L 83,3 dB (A), K=3 dB (A) (nach EN ISO 4871 und EN ISO 15744) -
Seite 22: Geräusch-/Vibrationsinformation
Geräusch-/Vibrationsinformation Geräusch-/Vibrationsinformation Geräusch-/Vibrationsinformation WARNUNG! Gesundheitsgefahr! Durch fehlenden Gehörschutz und falsche Kleidung besteht Gesundheitsgefahr. − Tragen Sie bei der Arbeit einen Gehörschutz und angemessene Schutzkleidung. Geräuschemissionswerte Gemessen gemäß EN ISO 15744. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich und Sie müssen einen geeigneten Gehörschutz tragen. -
Seite 23: Entsorgung
Entsorgung Entsorgung • Befindet sich die Blechschere in einem guten Zustand bzw. wurde sie ordnungsgemäß gewartet? • Wie und für welches Material wird die Blechschere verwendet? • Wird das richtige Zubehör in einem einwandfreien Zustand verwendet? • Hat der Anwender festen Halt beim Gebrauch? •... -
Seite 24: Konformitätserklärung
Diese Erklärung bezieht sich nur auf die Maschine in dem Zustand, in dem sie in Verkehr gebracht wurde. Vom Endbenutzer nachträglich angebrachte Teile und/ oder nachträglich vorgenommene Eingriffe bleiben unberücksichtigt. Druckluft-Blechschere Produktbezeichnung / Funktion: RP7610 Typen- / Modellbezeichnung: 93-734 2016 Seriennummer/Chargennummer: WORKZONE Druckluft-Blechschere Handelsbezeichnung: Einschlägige EG-Richtlinien:... -
Seite 25: Garantiekarte
Nachdem Sie den Hersteller KUNDENDIENST kontaktiert haben und aufgefordert 0043 6246 72091 60 wurden, das defekte Produkt service@walter-werkzeuge.com zurückzuschicken, senden Sie die MODELL: RP7610 ARTIKELNUMMER: 93058 03/2016 ausgefüllte Garantiekarte zusammen Hotline: Zum regulären Festnetztarif Ihres Telefonanbieters. mit dem defekten Produkt. JAHRE... -
Seite 26: Garantiebedingungen
Garantiebedingungen Sehr geehrter Kunde! Die Hofer Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetz- lichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten TIPP: Bevor Sie Ihr Gerät einsenden, wenden Sie sich telefonisch,... - Seite 27 Da bin ich mir sicher. Made in China VERTRIEBEN DURCH: Walter Werkzeuge Salzburg GmbH Gewerbeparkstraße 9 5081 Anif AUSTRIA KUNDENDIENST 0043 6246 72091 60 service@walter-werkzeuge.com JAHRE MODELL: RP7610 ARTIKELNUMMER: 93058 03/2016 GARANTIE...
