Mise en service

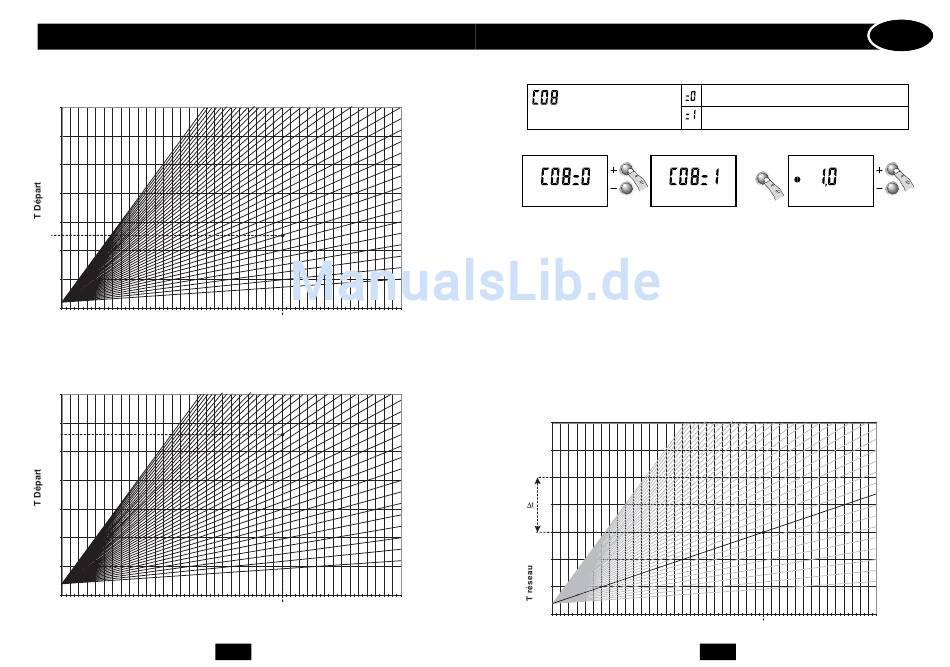

Exemple 1 : Réglage pour un réseau 1 plancher
Pente 4
Pente 3,5
90
80
70
60
50
40
30
20
20 18 16 14 12 10 8 6 4 2
Text
Exemple 2 : Réglage pour un réseau 1 radiateur
Pente 4
Pente 3,5
90
80
70
60
50
40
30
20
20 18 16 14 12 10 8 6 4 2
Text
- 12 -
Pente 3
Pente 2 Pente 1,8
Pente 2,5
Pente 1,6
Pente 1,4
Pente 1,2
Pente 1
Pente 0,8
Pente 0,6
Pente 0,4
Pente 0,2
0 -2 -4 -8 -10 -12 -14 -16 -18 -20
-6
Pente 3
Pente 2 Pente 1,8
Pente 2,5
Pente 1,6
Pente 1,4
Pente 1,2
Pente 1
Pente 0,8
Pente 0,6
Pente 0,4
Pente 0,2
0 -2 -4 -8 -10 -12 -14 -16 -18 -20
-6
Menu C08 : Réglage de la pente de la zone 2
Autorisation du réglage de la
pente du réseau 2 (zone 2)
À la mise en service : C08=0 et la pente réglée est 1,0.
Exemple :
Température extérieure minimale de base : -6°C
Température de départ du réseau radiateur direct : 70°C
Évaluer la chute de température (∆t) entre le départ réseau et le retour en
fonction des caractéristiques de l'installation : ex : 20°C
La température de retour est donc, dans notre exemple, estimée à 50°C.
Reportez, sur les axes correspondants, la température de retour réseau 2
et la température extérieure minimale de base (ex : -6°C).
Dans notre exemple, la pente adaptée est 1.
Réglage manuel : Réglez une consigne de 20°C sur la DELTA 200 et
réglez les robinets thermostatiques au maximum. Pour des températures
extérieures voisines de 10°C, vous devez obtenir 20°C dans la pièce mesurée.
Si la température est inférieure, réglez une pente plus élevée.
Si la température est supérieure, réglez une pente moins élevée.
Remettre les robinets thermostatiques sur le réglage souhaité.
Pente 4
Pente 3,5
90
80
70
60
50
40
30
20
20 18 16 14 12 10 8 6 4 2
Pas de réglage possible
Réglage possible (de 0 à 4 au pas de 0,1)
A la mise en service le réglage est de 1.
OK
Pente 3
Pente 2 Pente 1,8
Pente 2,5
Pente 1,6
Pente 1,4
Pente 1,2
Pente 1
Pente 0,8
Pente 0,6
Pente 0,4
Pente 0,2
0 -2 -4 -8 -10 -12 -14 -16 -18 -20
-6
Text
- 13 -
