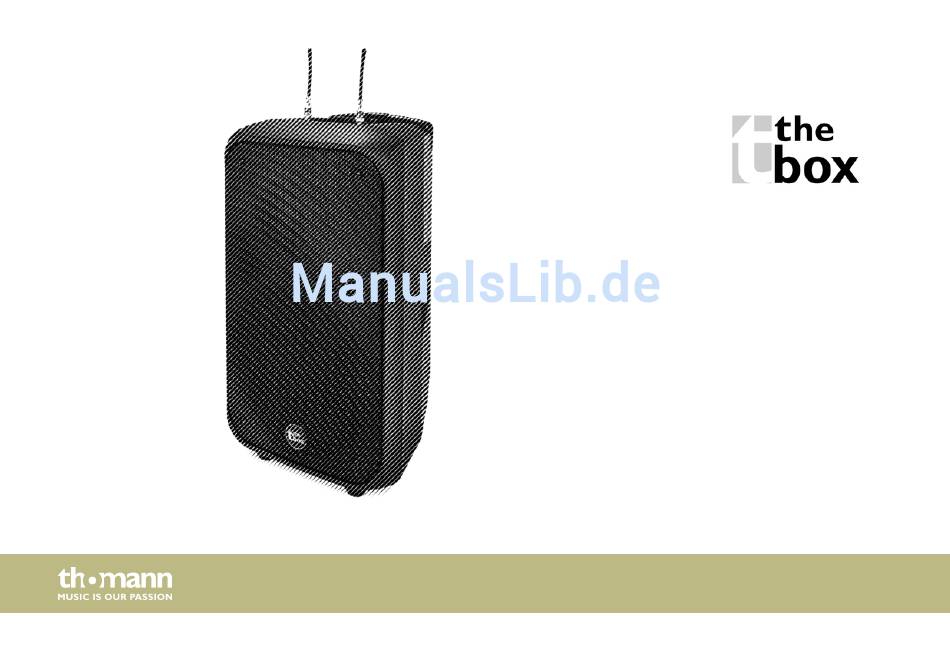

- Seite 1 AK 10 aktiver lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 02.02.2018, ID: 415642 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................16 Installation und Inbetriebnahme....................17 4.1 Antennen............................18 4.2 Mikrofon.............................. 18 Anschlüsse und Bedienelemente....................19 Technische Daten............................ 30 Stecker- und Anschlussbelegungen....................32 Reinigung.............................. -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering- fügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. aktiver lautsprecher...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Beschallung konzipiert. Verwenden Sie das Gerät ausschließlich wie in Gebrauch dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per- sonen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 10 Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent- sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 12 Sicherheitshinweise VORSICHT! Mögliche Gehörschäden Das Gerät kann Lautstärken erzeugen, die zu vorübergehender oder permanenter Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten.
- Seite 13 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe- achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
- Seite 14 Sicherheitshinweise HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. HINWEIS! Mögliche Beschädigung durch falsche Lagerung Akkus können durch Tiefentladung dauerhaft beschädigt werden oder einen Teil ihrer Kapazität verlieren.
- Seite 15 Hinweise zur Funkübertragung Dieses Gerät benutzt einen Frequenzbereich, der innerhalb der Europäischen Union (EU) anmelde- und gebührenfrei ist. Weitere Informationen dazu finden Sie unter: http://www.thomann.de. Achten Sie beim Betrieb darauf, dass Sender und Empfänger auf denselben Kanal einge- stellt sind.
-
Seite 16: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale aktiver 2-Wege-Lautsprecher mit zwei integrierten UHF-Funksystemen 10-Zoll-Basslautsprecher, 1-Zoll-Hochtontreiber Frequenzbereich 65 Hz … 20 kHz Ausgangsleistung 200 W (RMS) integrierter 2-Band-Equalizer Integrierter Media-Player mit Aufnahmefunktion 1 × umschaltbarer Mikrofon-/LINE-Eingang 1 × Line-Ausgang 1 × Stereo-AUX-Eingangspaar (Cinch) Kunststoffgehäuse mit Stativflansch, Tragegriff, Trolley-Griff und Transportrollen zwei Kunstoff-Mikrofone im Lieferumfang enthalten aktiver lautsprecher... -
Seite 17: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver- wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 18: Antennen
Installation und Inbetriebnahme 4.1 Antennen Bringen Sie die beiden mitgelieferten Funkantennen an den BNC-Buchsen oberhalb des Bedienfelds an. 4.2 Mikrofon Einlegen und Austausch der Das Batteriefach des Mikrofons ist in den Mikrofonkörper eingelassen. Halten Sie zum Öffnen Batterien der mitgelieferten das Mikrofon mit einer Hand unterhalb des Mikrofonkopfes fest und drehen Sie mit der freien Mikrofone Hand den Mikrofongriff gegen den Uhrzeigersinn. -
Seite 19: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite AK 10... - Seite 20 Anschlüsse und Bedienelemente 1 Hauptschalter zum Ein- und Ausschalten des Geräts. 2 Netzanschlussbuchse (ausgeführt als Kaltgeräteeinbaustecker) mit Sicherungshalter. 3 Mikrofonhalter aktiver lautsprecher...
- Seite 21 Anschlüsse und Bedienelemente Bedienfeld AK 10...
- Seite 22 Anschlüsse und Bedienelemente 4 Display für den integrierten Media-Player. 5 USB-Anschluss 6 Steuerungstasten für den integrierten Media-Player: Rückwärts-Taste, Sprung zum vorherigen Stück. Vorwärts-Taste, Sprung zum nächsten Stück. Auswahltaste für den Wiedergabemodus. Der aktive Modus (normale Wiedergabe, zufällige Wiedergabe, alle Stücke in Endlosschleife, aktuelles Stück in End- losschleife) und der Titel des laufenden Stücks werden auf dem Display angezeigt.
- Seite 23 Anschlüsse und Bedienelemente [REC] Taste zum Starten der Aufnahme. Drücken Sie zum Beenden der Aufnahme [POWER]. [POWER] Taste zum Ein- und Ausschalten des Media-Players. 7 [EQUALIZER] Integrierter 2-Band-Equalizer mit Bass- und Höhen-Regler. 8 [MASTER VOLUME] Lautstärkeregler zum Anpassen der Gesamtlautstärke des Geräts. 9 [USB VOLUME] Lautstärkeregler zum Anpassen der Lautstärke des Media-Players.
- Seite 24 Anschlüsse und Bedienelemente 12 [LINE OUT] Line-Ausgang (6,35-mm-Klinkenbuchse, unsymmetrisch) zum Anschluss an einen Verstärker oder an eine PA. 13 [CH2] Kanal 2 mit separatem Lautstärkeregler, AUX-Eingang (3,5-mm-Klinkenbuchse) und Cinch-Eingangsbuchsen zum Anschluss eines externen Audiogeräts. 14 [CH1] Kanal 1 mit separatem Lautstärkeregler, XLR-/6,35-mm-Klinken-Kombibuchse zum Anschluss eines Mikrofons oder einer externen Audioquelle und Umschalter zwischen LINE- und MIC-Eingangssignalpegel.
- Seite 25 Anschlüsse und Bedienelemente Integrierter Funkempfänger AK 10...
- Seite 26 Anschlüsse und Bedienelemente 15 Display mit folgenden Anzeigen: Kanal, Übertragungsfrequenz, Anzeige Lautstärke/Stummschaltung Mikrofon, AF-/ RF-Signalstärke, Restladekapazität Batterie. 16 [UP] Taste zum Anwählen der Übertragungsfrequenz für den Funkbetrieb mit den Mikrofonen und dem tragbaren Mikrofon-Sender. Halten Sie die Taste drei Sekunden lang gedrückt, um den Kanal per IR-Signal an den tragbaren Mikrofon-Sender zu übermitteln.
- Seite 27 Anschlüsse und Bedienelemente 17 [SET] Drücken Sie die Taste einmal kurz, um anschließend mit [UP] bzw. [DOWN] die Lautstärke des Empfängers zu regu- lieren. Drücken Sie die Taste zweimal kurz, um anschließend mit [UP] bzw. [DOWN] die Rauschunterdrückung zu aktivieren bzw.
- Seite 28 Anschlüsse und Bedienelemente Mikrofon aktiver lautsprecher...
- Seite 29 Anschlüsse und Bedienelemente 26 Mikrofonkorb zum Schutz vor Beschädigungen und zur Reduzierung von Wind- und Atemgeräuschen. 27 Oberer Gehäuseteil. 28 Unterer Gehäuseteil. Schrauben Sie zum Einsetzen bzw. Austauschen der Batterien das untere Gehäuseteil vom oberen ab. 29 Anzeige-LED grün (dauer): Normalbetrieb rot (dauer): Stummschaltung Mikrofon rot (blinkend): geringe Restladekapazität der eingesetzten Batterien 30 [POWER/MUTE]...
-
Seite 30: Technische Daten
Technische Daten Technische Daten Eingänge 1 × XLR/6,35-mm-Klinke-Kombibuchse als Mikrofon/Line-Eingang mit umschalt‐ barer Empfindlichkeit 1 × 3,5-mm-Klinkenbuchse als AUX-Eingang 1 × Cinch-Buchsenpaar (L/R) als zusätzlicher Signaleingang Ausgang 1 × 6,35-mm-Klinkenbuchse als Line-Ausgang Lautsprecherbestückung Zweiwegesystem mit 1-Zoll-Kompressionstreiber und 10-Zoll-Basslautsprecher Frequenzbereich 65 Hz … 20 kHz Crossover-Frequenz 5 kHz Abstrahlwinkel (V ×... - Seite 31 Technische Daten Leistungsaufnahme 150 W Versorgungsspannung 100/230 V 50/ 60 Hz Sicherung 110 V: 5 mm × 20 mm, 1,6 A, 250 V, träge 230 V: 5 mm × 20 mm, 1,0 A, 250 V, träge Ladezeit ca. 4 h Abmessungen (B ×...
-
Seite 32: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert- volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 33 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen- gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken- stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste- cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –)
- Seite 34 Stecker- und Anschlussbelegungen Dreipolige 3,5-mm-Klinkenste- cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) aktiver lautsprecher...
- Seite 35 Stecker- und Anschlussbelegungen Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse AK 10...
-
Seite 36: Reinigung
Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge- bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent- fernen. -
Seite 37: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie- derverwertung zugeführt werden. - Seite 38 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung.
- Seite 40 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
