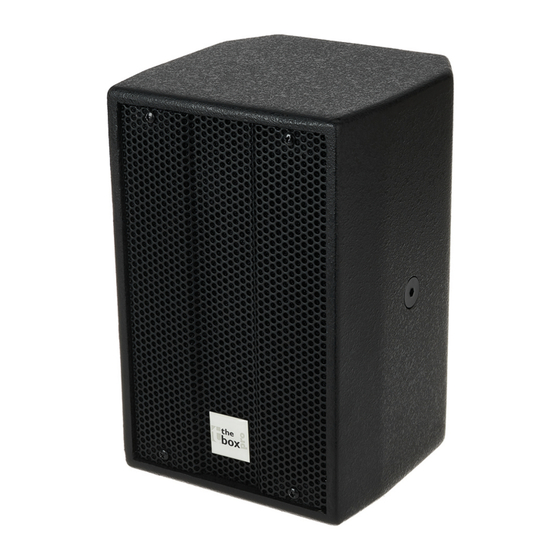

thomann rhe box pro Achat 104 A Bedienungsanleitung
Aktiver lautsprecher
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für thomann rhe box pro Achat 104 A
Inhaltszusammenfassung für thomann rhe box pro Achat 104 A
- Seite 1 Achat 104 A Aktiver Lautsprecher...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 22.04.2024, ID: 325264 (V4)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................8 Leistungsmerkmale und Lieferumfang..................12 Installation und Inbetriebnahme....................13 4.1 Tipps zum Umgang mit Lautsprechern................... 15 Anschlüsse und Bedienelemente....................16 Technische Daten............................ 18 Stecker- und Anschlussbelegungen....................21 Umweltschutz............................23 Achat 104 A Aktiver Lautsprecher... - Seite 4 Achat 104 A Aktiver Lautsprecher...
-
Seite 5: Allgemeine Hinweise
Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐... -
Seite 6: Bedeutung
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. - Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. Achat 104 A Aktiver Lautsprecher...
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen. - Seite 9 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen! Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 10 Sicherheitshinweise HINWEIS! Beschädigung des Geräts bei Betrieb unter ungeeigneten Umgebungsbedingungen! Wenn das Gerät unter ungeeigneten Umgebungsbedingungen betrieben wird, kann es beschädigt werden. Betreiben Sie das Gerät ausschließlich in Innenräumen im Rahmen der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanlei‐ tung angegeben sind.
- Seite 11 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung durch Weichmacher in Gummifüßen! Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung des Untergrunds reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Benutzen Sie ggf. eine geeig‐ nete Unterlage oder Filzgleiter, damit die Gummifüße des Geräts nicht in direkten Kontakt mit dem Untergrund kommen.
-
Seite 12: Leistungsmerkmale Und Lieferumfang
Leistungsmerkmale und Lieferumfang Leistungsmerkmale und Lieferumfang Besondere Eigenschaften dieses aktiven 2-Wege Lautsprechers: 1 × 4-Zoll-Basslautsprecher 1 × 1-Zoll-Hochtrontreiber XLR-Eingang/-Ausgang Schwarzer Strukturlack M6 Flugpunkte L-Bügel zur Wand-, Decken- und Stativmontage (im Lieferumfang enthalten) Ständerflansch (optional) Wandhalterung (optional) Mikrostativmontage zusammen mit Stand Adapter M6 (optional) Tasche (optional) Achat 104 A Aktiver Lautsprecher... -
Seite 13: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 14 Installation und Inbetriebnahme WARNUNG! Verletzungsgefahr bei unsachgemäßer Montage! Unsachgemäße Montage kann zu schwersten Verletzungen und erheblichen Sachschäden führen. Stellen Sie sicher, dass bei der Montage und beim Betrieb immer die Normen und Vorschriften Ihres Landes eingehalten werden. In Deutschland ist dies die DGUV Vorschrift 17 „Veranstaltungs- und Produktionsstätten für szenische Darstellung“.
-
Seite 15: Tipps Zum Umgang Mit Lautsprechern
Installation und Inbetriebnahme HINWEIS! Mögliche Sachschäden durch ungeeignete Stative! Wenn das Gerät auf einem ungeeigneten Stativ montiert wird, besteht die Gefahr, dass das Stativ umfällt und Sachschäden verursacht. Verwenden Sie ausschließlich Stative, deren maximale Tragkraft mindestens dem Gewicht des Geräts entspricht. Achten Sie stets auf einen sicheren Stand des Sta‐ tivs. -
Seite 16: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente 1 LED [STANDBY] | Standby-Betrieb. Diese LED leuchtet, sobald die Box – bei aktivi‐ ertem Energiesparmodus – in den Standby-Betrieb schaltet und erlischt wieder, ö % wenn die Box zurück in den Normalbetrieb schaltet. [PEAK] | Zeigt Übersteuerung an. - Seite 17 Anschlüsse und Bedienelemente 6 Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung 7 [ON/OFF] | Netzschalter zum Ein- und Ausschalten des Geräts Achat 104 A Aktiver Lautsprecher...
-
Seite 18: Technische Daten
Technische Daten Technische Daten System Aktiver 2-Wege Lautsprecher Bestückung 1 × 4-Zoll-Basslautsprecher 1 × 1-Zoll-Hochtrontreiber, Abstrahlwinkel 90° × 90° Eingangsanschlüsse Line 1 × XLR-Einbaubuchse Spannungsversorgung Kaltgeräteeinbaustecker C14 Eingangsimpedanz 20 kΩ (symmetrisch), 10 kΩ (unsymmetrisch) Ausgangsanschlüsse Line Out 1 × XLR-Einbaustecker Ausgangsleistung 50 W (RMS), 100 W (Peak) Frequenzbereich... - Seite 19 Technische Daten Sicherung 5 mm × 20 mm, 2 A, 250 V, träge Abmessungen (B × H × T) 144 mm × 214 mm × 146 mm Gewicht 2,5 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C relative Luftfeuchte 20 %…80 % (nicht kondensierend) 106,5 mm 37,5 mm 32,5 mm...
- Seite 20 Technische Daten Weitere Informationen Gehäuse Holz Farbe schwarz Media Player nein Effekt nein Monitorschräge Akku nein Flugfähig Funkmic Hand/Head nein Wege 2-Wege Remote Control nein Low Cut nein Ständerflansch optional Wandhalterung optional Mikrostativmontage optional Tasche optional Bauform Standard Achat 104 A Aktiver Lautsprecher...
-
Seite 21: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 22 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) XLR-Stecker (unsymmetrisch) Masse, Abschirmung Signal Gebrückt mit Pin 1 Achat 104 A Aktiver Lautsprecher...
-
Seite 23: Umweltschutz
Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 24 Rücknahme freiwillig anbietet oder gesetzlich dazu verpflichtet ist. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Nutzen Sie darüber hinaus die Möglichkeit der unentgeltli‐ chen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktu‐ ellen Gegebenheiten unter www.thomann.de.
- Seite 25 Notizen Achat 104 A Aktiver Lautsprecher...
- Seite 26 Notizen Achat 104 A Aktiver Lautsprecher...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
