Seite 3
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................13 Installation..............................14 4.1 Tipps zum Umgang mit Lautsprechern................... 15 Anschlüsse und Bedienelemente....................16 Technische Daten............................ 19 Stecker- und Anschlussbelegungen....................24 Umweltschutz............................
Seite 4
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. aktiver lautsprecher...
Seite 5
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.
Seite 6
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden.
Seite 7
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
Seite 8
Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. aktiver lautsprecher...
Seite 9
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen.
Seite 10
Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
Seite 11
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐ keiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanleitung angegeben sind. Vermeiden Sie starke Temperaturschwankungen und schalten Sie das Gerät nicht sofort nach Temperaturschwankungen ein (zum Beispiel nach dem Transport bei niedrigen Außentemperaturen).
Seite 12
Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Lino‐ leum-, Laminat- oder PVC-Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage.
Seite 13

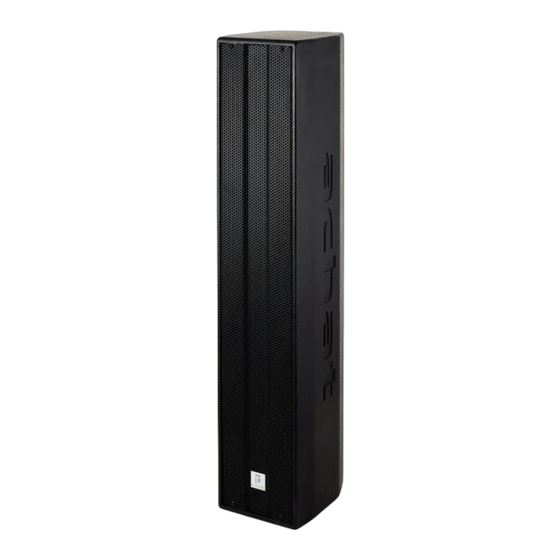

Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften dieser hochwertigen Box: Anschlussmöglichkeiten: XLR-Eingang/-Ausgang 36-mm-Hochständerstativflansch Optionale Wandhalterung erhältlich Schwarzer Strukturlack Achat 404 A...
Seite 14
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
Seite 15
Installation HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können. 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können.
Seite 16
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente & ö aktiver lautsprecher...
Seite 17
Anschlüsse und Bedienelemente 1 Anschluss für die Versorgungsspannung Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung 2 [POWER ON/OFF] Mit diesem Schalter (Netzschalter) schalten Sie das Gerät ein und aus. 3 [DISABLE/ENABLE] Schiebeschalter zum Aktivieren (ENABLE) bzw. Deaktivieren (DISABLE) des Energiesparmodus. Wenn die Box im Energiesparmodus 60 Minuten lang kein Signal empfängt, schaltet sie in den Standby-Betrieb. Sobald sie wieder ein Signal empfängt, schaltet sie automatisch zurück in den Normalbetrieb.
Seite 18
Anschlüsse und Bedienelemente [SIGNAL] Zeigt an, dass ein Eingangssignal anliegt. [ACTIVE] Betriebsanzeige. Diese LED leuchtet dauerhaft im Normalbetrieb und erlischt, sobald die Box – bei aktiviertem Ener‐ giesparmodus – in den Standby-Betrieb schaltet. 6 [INPUT] Line-Signaleingang ausgeführt als XLR-Einbaubuchse 7 [OUTPUT] Line-Ausgang für den Anschluss weiterer Lautsprecher, ausgeführt als XLR-Einbaustecker aktiver lautsprecher...
Seite 19
Technische Daten Technische Daten Bestückung 4 × 4-Zoll-Lautsprecher, 1-Zoll-BMS-Linientreiber Eingangsanschlüsse LINE IN 1 × XLR-Einbaubuchse Spannungsversorgung Kaltgeräteeinbaustecker C14 Eingangsimpedanz XLR-Buchse: 20 kΩ (symmetrisch), 10 kΩ (unsymmetrisch) Ausgangsanschlüsse LINE OUT 1 × XLR-Einbaustecker Ausgangsleistung RMS: 110 W Peak: 400 W Frequenzbereich 160 Hz …...
Seite 20
Technische Daten Abstrahlwinkel (H × V) 150° × 30° Leistungsaufnahme 20 W Versorgungsspannung 100 - 240 V 50/60 Hz Sicherung 5 mm × 20 mm, 5 A, 250 V, träge Abmessungen (B × H × T) 144 mm × 692 mm × 166 mm Gewicht 8 kg Umgebungsbedingungen...
Seite 21
Technische Daten Weitere Informationen Bauform Standard Multifunktionsgehäuse nein Hochständerflansch Monitorschräge nein Input zeitgleich Mic Preamps Klangregelung pro Kanal nein Bluetooth® Play nein USB-Player nein Low Cut nein Lüfter nein Flugfähig nein Achat 404 A...
Seite 23
Technische Daten 110 mm 144 mm 40° 16° Achat 404 A...
Seite 24
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...
Seite 25
Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) Achat 404 A...
Seite 26
Stecker- und Anschlussbelegungen XLR-Stecker (unsymmetrisch) Masse, Abschirmung Signal Gebrückt mit Pin 1 aktiver lautsprecher...
Seite 27
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
