Verwandte Anleitungen für thomann The box pro Achat 212 Sub-LM
Inhaltszusammenfassung für thomann The box pro Achat 212 Sub-LM

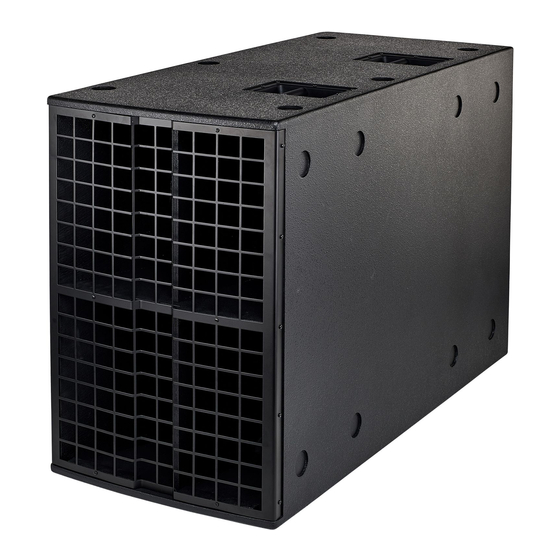

- Seite 1 Achat 212 Sub-LM passiver mitteltiefton- lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 10.11.2015, ID: 368851...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Symbole und Signalwörter......................6 Sicherheitshinweise..........................8 Leistungsmerkmale..........................11 Installation..............................12 4.1 Tipps zum Umgang mit Lautsprechern................... 14 4.2 Anschlüsse für Verkabelung „Bass an 1“.................. 15 4.3 Anschluss an das Achat-System....................17 Technische Daten............................
- Seite 4 Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden.
- Seite 5 Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.
- Seite 6 Allgemeine Hinweise 1.2 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.
- Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. Achat 212 Sub-LM...
- Seite 8 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Beschallung konzipiert. Verwenden Sie das Gerät ausschließlich wie in Gebrauch dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen.
- Seite 9 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 10 Sicherheitshinweise VORSICHT! Verletzungsgefahr durch hohes Gewicht Wegen des hohen Gewichts des Geräts sind immer mindestens zwei Personen für den Transport und die Montage erforderlich. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐...
- Seite 11 Leistungsmerkmale Leistungsmerkmale Besondere Leistungsmerkmale dieses passiven Mitteltiefton-Lautsprechers: Anschlussmöglichkeiten: 2 verriegelbare NL4-Buchsen (1+/1–), 2 verriegelbare NL4- Buchsen (2+/2–) für die Systemverdrahtung Hochständerflansch M20 an der Oberseite Schwarzer Strukturlack Tragegriffe seitlich Befestigungsmöglichkeit für optional erhältliche Rollen Achat 212 Sub-LM...
- Seite 12 Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 13 Installation HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können. Verwenden Sie den Lautsprecher immer mit einem Hochpassfilter mit einer Trennfre‐ quenz von mindestens 70 Hz bei einer Flankensteilheit von mindestens 18 dB/oct.
- Seite 14 Installation 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden.
- Seite 15 Installation 4.2 Anschlüsse für Verkabelung „Bass an 1“ Um die Anschlüsse für Verkabelung „Bass an 1“ benutzen zu können, drehen Sie die Abde‐ ckung des Anschlussfeldes so, dass sich die Aussparungen in waagerechter Position befinden. 1, 2 Parallel verdrahtete NL4-Anschlüsse (1+/1– zum Bass; 2+/ 2– durchverbunden) Achat 212 Sub-LM...
- Seite 16 Installation Bei dieser Anschlussvariante können Sie den Bass mit einem zweiadrigen Kabel (Adern 1+/1–) direkt anschließen. Wenn Sie vieradrige Kabel benutzen, können Sie Topteile verwenden, die ihr Signal an den Adern 2+/ 2– erhalten und die Adern 1+/ 1– durchverbinden. Der Bass ist an die Adern 1+/1–...
- Seite 17 Installation 4.3 Anschluss an das Achat-System Um die Anschlüsse für die Achat-Systemverkabelung benutzen zu können, drehen Sie die Abdeckung des Anschlussfeldes so, dass sich die Aussparungen in senkrechter Position befinden. 3, 4 Parallel verdrahtete NL4-Anschlüsse (2+/ 2– zum Bass; 1+/1– durchverbunden) Achat 212 Sub-LM...
- Seite 18 Installation Diese Anschlüsse ermöglichen eine einfache Verkabelung mit vieradrigen Kabeln, da die Top‐ teile ihr Signal an den Adern 1+/ 1– erhalten und die Adern 2+/ 2– durchverbinden; der Bass ist an die Adern 2+/2– angeschlossen und verbindet die Adern 1+/ 1– durch. Die Reihenfolge, in der die Lautsprecher verkabelt sind, ist unwichtig.
- Seite 19 Technische Daten Technische Daten Bestückung 2 × 12-Zoll-Lautsprecher Belastbarkeit 800 W (RMS), 3200 W (Peak) Impedanz 8 Ω Maximaler Schalldruck 105 dB (1 W / 1 m) 138 dB (peak) Frequenzbereich 85 Hz … 200 Hz (–3 dB) Abmessungen (B × H × T) 550 mm ×...
- Seite 20 Technische Daten Frequenzgang passiver mitteltiefton-lautsprecher...
- Seite 21 Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 22 Notizen passiver mitteltiefton-lautsprecher...
- Seite 24 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
