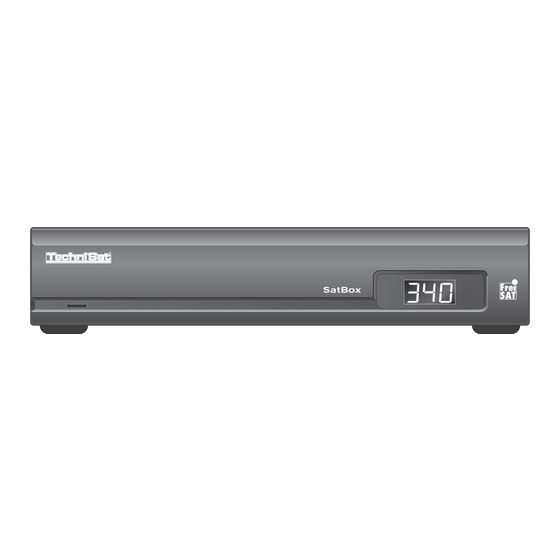

- Seite 1 SatBox ADE IN ERMANY SatBox Bedienungsanleitung Mit diesem Receiver können Sie ganz frei, ohne Abo-Gebühren über 25 ASTRA- und auf Wunsch über 45 ASTRA/EUTELSAT TV-Programme und eine Vielzahl von Radioprogrammen empfangen.
-
Seite 2: Abbildungen
Audiokanalum- schaltung A/B Ein/Bereitschaft an/aus Zehner- Tastatur LNB-Polarisation vertikal/horizontal Stereo/Mono Kontrast Deemphasis Decoderton intern/extern Audiofrequenz größer/kleiner Programmwahl Videofrequenz VID+/- VID+/- größer/kleiner Speichern Programm Videoinvertierung LNB- Überspringen Eingang VORSICHT! ELEKTROSCHOCK-GEFAHR NICHT ÖFFNEN! CHANNEL AC 230 V CAUTION! DC 13/18 V ˜ 50 Hz RISK OF ELECTRIC SHOCK MAX 0,4 A DO NOT OPEN! -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Ausstattungsmerkmale • 340 Programmplätze Seite 1 Abbildungen ........2 •... -
Seite 4: Sicherheitshinweise
2 Sicherheitshinweise Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchle- sen, bevor Sie Ihr neues Gerät in Betrieb nehmen. > 80% <+15°C Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung durch Nichteinhaltung Sicherheitsvorkehrungen entstanden sind. Achten Sie darauf, daß die leeren Batterien der Fernbedienung nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll). -
Seite 5: Anschluß Und Inbetriebnahme
3 Anschluß und Inbetriebnahme HiFi-Verstärker SatBox Eingang Audio Ausgang Scart VCR/Dec. Fernseher/Rückseite VCR oder Decoder... -
Seite 6: Außeneinheit
3.1 Außeneinheit Liefert Ihr Videorecorder keine Schaltspannung, müssen Sie bei Wiedergabe Programmplatz 0 einstellen. Der Fernseher muß auf a Verbinden Sie den LNB-Eingang des Receivers durch ein geeignetes AV-Betrieb geschaltet werden. Koaxialkabel mit dem LNB Ihrer Empfangsanlage. Wenn ein Kurzschluß am LNB-Eingang vorliegt, wird die LNB-Spannnung abgeschaltet. -
Seite 7: Bedienung
4 Bedienung 4.3 Ton abschalten 1 1 2 2 3 3 . . > Mit abschalten und wieder einschalten Außer den Tasten der Fernbedienung wird im Folgenden auch die Anzeige Der Punkt in der letzten Stelle zeigt an, daß der Ton abgeschaltet ist. 1 1 2 2 3 3 am Gerät abgebildet, wie z.B.: 4.4 Tonkanalauswahl... -
Seite 8: Neue Programme Einstellen
Programm wieder aufnehmen: 5 5 . . 9 9 7 7 drücken und festhalten bis in der Anzeige 5.9 7 erscheint > Markiertes Programm mit Zehnertastatur einstellen Da „3 Sat“ auf der vertikalen Polarisationsebene sendet und „Sell-A-Vision“ auf der Horizontalen, ist jetzt noch kein Bild zu sehen. >... -
Seite 9: Spezielle Funktionen
Durch die Einstellung auf Stereo wird automatisch eine schmale > Mit speichern Bandbreite (130 kHz) und die passende Deemphase (Tonentzerrung) ein- gestellt. Bei Monoprogrammen können Sie, je nach Bedarf, mit der Taste 6 6 4 4 zwischen den Deemphasen 50µs und J17 umschalten >... -
Seite 10: Beispiel Zur Programmeinstellung
5.4 Beispiel zur Programmeinstellung Funktion Tasten Anzeige Außeneinheit: 85 cm Offstspiegel mit zwei V/H-LNB’s und 22 kHz 2 2 0 0 0 0 Programmplatz einstellen Schalter zum Empfang von ASTRA und Eutelsat II F1/Hotbird Videofrequenz einstellen Programm: Auf Programmplatz 200 soll das Programm Eurosport vom Satelliten Eutelsat II F1/Hotbird eingestellt und 6 6 . -
Seite 11: Vorprogrammierte Programme
6 Vorprogrammierte Programme Audio Video Astra 19.2° Ost Fernsehprogramme (22KHz aus) deutsch 1,744 groß 7,02 7,20 Stereo deutsch 1,214 groß 7,02 7,20 Stereo PRO 7 deutsch 1,656 groß 7,02 7,20 Stereo SAT 1 deutsch 1,538 groß 7,02 7,20 Stereo deutsch 1,479 groß... - Seite 12 Audio Video CNBC englisch 0,979 groß 7,02 7,20 Stereo englisch 1,877 groß 7,02 7,20 Stereo Sky news englisch 1,627 groß 7,02 7,20 Stereo Teleclub deutsch 1,053 groß 7,02 7,20 Stereo Racing Channel englisch 1,023 groß 7,02 7,20 Stereo englisch 1,671 groß...
- Seite 13 Video Audio Documania spanisch 1,936 groß 7,02 7,20 Aud.scr. Stereo FilmNet original 1,171 groß 7,02 7,20 Stereo Galavision (bis 1.11.96) spanisch 1,377 groß 7,02 7,20 Stereo (frei) 1,494 groß 7,02 7,20 Mono (frei) 1,082 groß 7,02 7,20 Stereo Eutelsat 13° Ost Fernsehprogramme (22KHz ein) VIVA Television deutsch 1,255...
- Seite 14 Audio Video EurOtica deutsch 1,888 klein 7,02 7,20 Stereo englisch 1,909 klein 7,02 7,20 Stereo (frei) 1,595 klein 7,02 7,20 Stereo Astra 19.2° Ost Radioprogramme (22KHz aus) Deutsche Welle deutsch 1,479 groß 7,38 7,56 Stereo Deutschlandfunk deutsch 1,597 groß 7,38 7,56 Stereo DeutschlandRadio Berlin...
- Seite 15 Video Audio America One englisch 1,788 groß 7,74 Mono Super Gold englisch 1,421 groß 7,38 Mono RTE Radio 1 englisch 1,788 groß 7,56 Mono CNN Radio News englisch 1,877 groß 7,92 Mono englisch 1,759 groß 7,56 Mono Sunrise Radio diverse 1,729 groß...
- Seite 16 Video Audio BBC E13 diverse 1,867 groß 7,56 Mono BBC E14 diverse 1,867 groß 7,74 Mono WRN 2 diverse 1,237 klein 7,38 Mono Deutsche Welle E 3 diverse 1,413 klein 7,92 Mono France Infos französisch 1,571 groß 7,20 Mono France International französisch 1,571 groß...
-
Seite 17: Fehlersuchhilfen
7 Fehlersuchhilfen Fehler Mögliche Ursache Abhilfe Kein Bild, kein Ton, Display leuchtet nicht Keine Netzspannung Netzkabel + Anschlußkabel zum Receiver überprüfen Kein Bild, kein Ton, Display leuchtet Kurzschluß am LNB-Eingang Kurzschluß beseitigen Defekte oder fehlende Kabelverbindung Alle Kabelverbindungen prüfen (siehe 3 „Anschluß und Inbetriebnahme“) Außeneinheit ist falsch ausgerichtet Außeneinheit richtig ausrichten Eingestelltes Programm ist mit der... -
Seite 18: Technische Begriffe
8 Technische Begriffe Einzel-LNB: LNB zum Empfang einer Polarisationsebene Frequenz: Physikalische Größe, gibt die Anzahl der Schwingungen pro Automatische Frequenzkontrolle. Sie überprüft den Empfangs- Sekunde an, Einheit ist das Hertz (Hz) pegel des momentan eingestellten Senders und stellt die Empfangsfrequenz so genau auf die Sendefrequenz ein. Die AFC Frequenzbereich: kann aber durch irgendein Signal, was in der Nähe des zu emp- a) Satellit bzw. - Seite 19 Zusammenhang zwischen Frequenzbereich und LOF: Satellitenreceiver: Die vom LNB empfangenen und umgesetzten Signale können vom 11 GHz Bereich LOF 9,75 oder 10 GHz Fernseher nicht verarbeitet werden. Sie werden im Satellitenreceiver so auf- DBS Bereich LOF 10,75 GHz bereitet, daß an seinen Ausgängen Audio- und Videosignale (AV) zur 12,5 GHz Bereich LOF 10,75 oder 11,475 GHz Verfügung stehen, die an den Fernseher weitergegeben werden.
-
Seite 20: Technische Daten
- Bandbreite Mono 280 kHz (1) : programmplatzweise speicherbar Stereo 130 kHz - Deemphase Die SatBox ist CE zugelassen und erfüllt alle erforderlichen EU-Normen! Mono (1) 50 µs, J17 Änderungen und Druckfehler vorbehalten. Stand 10/96 Stereo Wegener-Panda-I Nachbildung - Frequenzbereich NF 100 Hz ...
