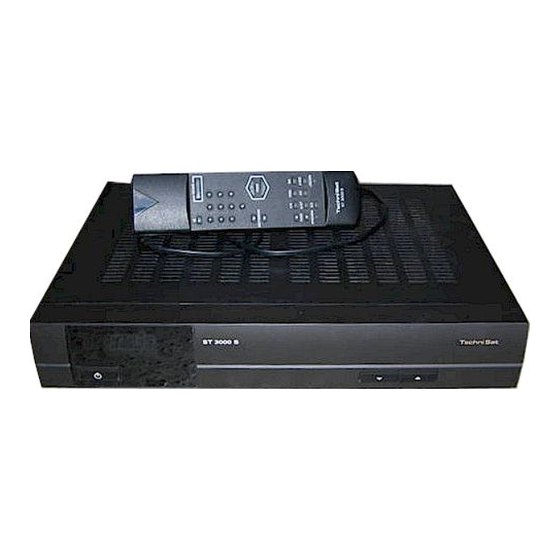

ST 3000 S
AN / AUS
2
1
3
4
5
6
7
8
9
0
ABSTIMMUNG
PROGR
A / B
PEGEL
DEK
AUDIO
M / ST
V/H
D.MOD
B/S
SPEICHERN
LÖSCHEN
ST 3000 S
926 J 9/92 Nr. .223 3000 0001 00
BEDIENUNGSANLEITUNG
TechniSat
ST 3000 S
TechniSat
®
Satellitenfernsehprodukte GmbH,TechnikPark, W-5568 Daun
Satellitenreceiver
®
ST 3000 S Stereo
TechniSat
TechniSat
TechniSat
TechniSat
TechniSat
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TechniSat ST 3000 S
Inhaltszusammenfassung für TechniSat ST 3000 S

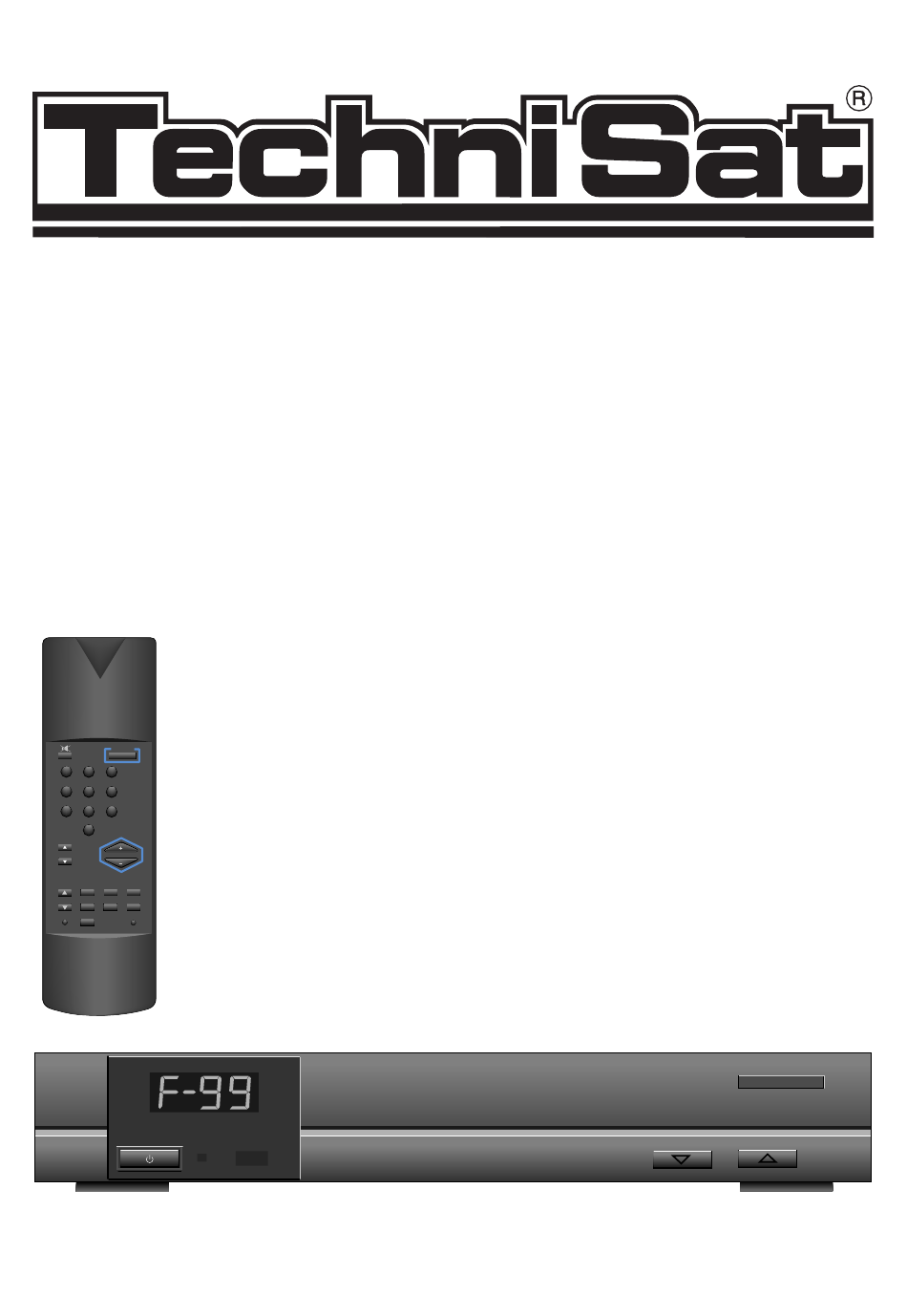

- Seite 1 ST 3000 S BEDIENUNGSANLEITUNG Satellitenreceiver TechniSat ® ST 3000 S Stereo AN / AUS ABSTIMMUNG PROGR A / B PEGEL AUDIO M / ST D.MOD SPEICHERN LÖSCHEN ST 3000 S ST 3000 S TechniSat TechniSat TechniSat TechniSat TechniSat TechniSat ®...
-
Seite 2: Wichtige Sicherheitsvorkehrungen
Wichtige Sicherheitsvorkehrungen Vorsicht Elektroschock-Gefahr, nicht öffnen! Öffnen Sie niemals das Gehäuse oder die Rückseite des ST 3000 S. Das Öffnen könnte Sie einem Elektroschock aussetzen. Die Wartung des Gerätes sollte nur von geschultem Personal ausgeführt werden. Um das Risiko eines Elektroschocks oder eines Feuerausbruchs zu reduzieren, sollte das Gerät nie- mals Regen oder Feuchtigkeit ausgesetzt werden. -
Seite 3: Inhaltsverzeichnis
TechniSat ST 3000 S Inhalt Seite Wichtige Sicherheitsvorkehrungen Allgemeine Beschreibung Vordere Konsole Anschlüsse auf der Rückseite Installation Fernbedienung Programmierung Technische Daten Störungen, Fehler und deren Behebung Werksseitig vorgenommene Kanaleinstellung 9 - 10 ASTRA ® Programmbelegung Aktueller Stand 24.9.92 Technische Änderungen vorbehalten. -
Seite 4: Allgemeine Beschreibung
TechniSat ST 3000 S Allgemeine Beschreibung Der Satelllitenreceiver ST 3000 S hat folgende wichtige Merkmale: Eingangsfrequenz von 950-2050 MHz Digitale Anzeige der ZF-Eingangsfrequenz Die 99 Programmspeicherplätze sind ab Direktanwahl der Kanalnummer, der Werk für alle TV- und Radioprogramme der ZF-Eingangsfrequenz und der ASTRA- Satelliten voreingestellt Audio-Frequenz über die Fernbedienung... -
Seite 5: Anschlüsse Auf Der Rückwärtigen Konsole
TechniSat ST 3000 S Anschlüsse auf der rückwärtigen Konsole B6 B7 KANAL B (R) - AUDIO - (L) B UHF Ausg. AC 220 LNB Anschluß 50 Hz EURO AV 1 EURO AV 2 DC 13 V / 18 V 30 WATTS MAX 300 mA max. -
Seite 6: Installation
TechniSat ST 3000 S Installation Anschluß an eine HiFi-Anlage mit einem Audio-Kabel: 1. Verbinden Sie den Receiver ST 3000 S (B1) mit Hilfe eines speziellen Koaxkabels (Techni- KANAL B (R) - AUDIO - (L) B UHF Ausg. AC 220 LNB Anschluß... -
Seite 7: Fernbedienung
TechniSat ST 3000 S Fernbedienung R1 AN/AUS Durch Drücken der Taste (R1) kann der ST 3000 S vom Standby-Modus in Betrieb genommen wer- AN / AUS den. Mute Taste für Tonabschaltung (Stummschalter) R3 Zehnertastatur Für das Einstellen der Kanäle und Frequenzen... -
Seite 8: Programmierung
MHz vorzunehmen. Werksseitige Vorprogrammierung ISISAT LNB: Frequenzkorrektur für Der TechniSat ® ST 3000 S ist bereits ab Werk vor- beide Polaritäten programmiert. Auf Seite 9 der Bedienungsanleitung V/H LNB: Frequenzkorrektur für ein LNB finden Sie eine Aufstellung der Fernseh- und Hör-... -
Seite 9: Technische Daten
TechniSat ST 3000 S Technische Daten 4. Audio Frequenzbereich: 5.0 bis 8,8 MHz, einstellbar Modus: Mono/Stereo, umschaltbar 1. Tuner Bandbreite: 150 kHz/280 kHz wählbar Eingangsfrequenz: 950-2050 MHz Deemphase: 50 µS/J17 Eingangswiderstand: 75 Ohm Frequenzgang: 20Hz-15kHz Eingangspegel: 40 dBµV bis 80 dBµV... - Seite 10 Werkseitig vorgenommene Kanalvoreinstellung (V/H-LNB) ZF-FREQ. AUDIO MODUS BAND- DEEM- DECODER DECODER- VIDEO- POLAR A/B (MHz) BREITE PHASE MODUS PEGEL (kHz) 01 PRO 7 1406 6.50 7.02 MONO 50µs HIGH 02 RTL PLUS 1229 6.50 7.02 MONO 50µs HIGH 03 SAT.1 1288 6.50 7.02 MONO...
- Seite 11 Werkseitig vorgenommene Kanalvoreinstellung ISISAT-LNB ZF-FREQ. AUDIO MODUS BAND- DEEM- DECODER DECODER- VIDEO- A/B (MHz) BREITE PHASE MODUS PEGEL (kHz) 01 PRO 7 1706 6.50 7.02 MONO 50µs HIGH 02 RTL PLUS 1529 6.50 7.02 MONO 50µs HIGH 03 SAT.1 1588 6.50 7.02 MONO 50µs...
